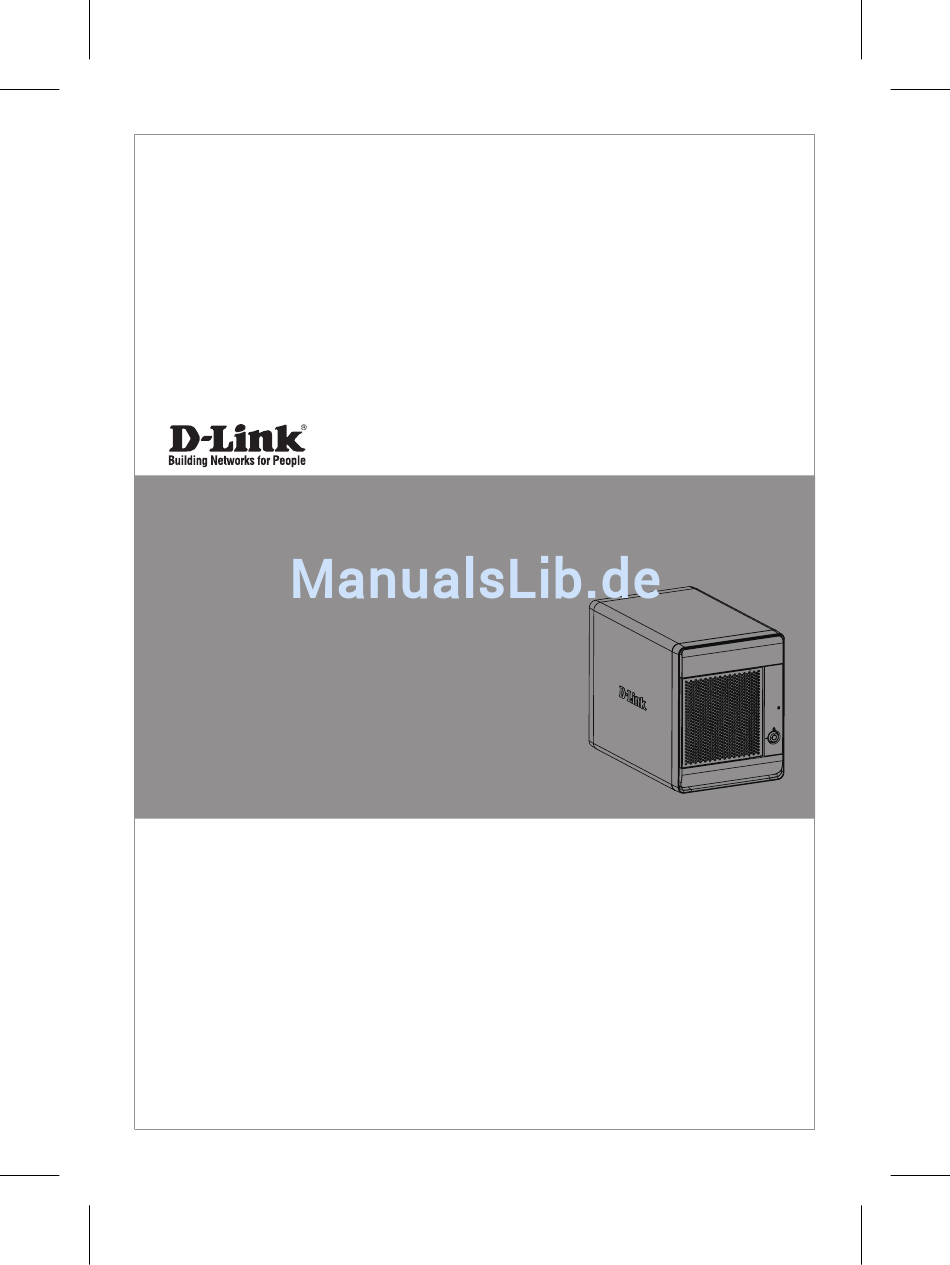

Quick Installation Guide
D-Link ShareCenter Pro 1100
This document will guide you through the basic installation
process for your new D-Link ShareCenter Pro 1100.
DNS-1100-04
Quick Installation Guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Documentation also available on
CD and via the D-Link Website

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für D-Link DNS-1100-04

Inhaltszusammenfassung für D-Link DNS-1100-04

  • Seite 1 Quick Installation Guide D-Link ShareCenter Pro 1100 This document will guide you through the basic installation process for your new D-Link ShareCenter Pro 1100. DNS-1100-04 Quick Installation Guide Installationsanleitung Guide d’installation Guía de instalación Guida di Installazione Documentation also available on...

  • Seite 3: Installation Steps

    DNS-1100-04 Quick Installation Guide This installation guide provides basic instructions for installing the DNS-1100-04 on your network. For additional information about how to use the ShareCenter Pro, please see the User’s Manual which is available on the CD included in this package or from the D-Link support website.

  • Seite 4: Hardware Overview

    Use this button to switch the device on or off. about the following: Hard Drive To switch on the device press the button once. Status (Green=operational), To switch off the device hold the button down LAN 1 & 2 Status (Blue=operational) for 5 seconds. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 5 Hard Drive Volume information- This screen shows the following information: ƒ The percentage of space used on the hard drives. Error Messages- This screen shows error messages when there is any system failure. Press the button once to alternate between the different Status screens. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 6: Hardware Installation

    There are four holes for fastening the screws. Two holes are circled in red in the image, and the other two holes are on the other side of the drive tray. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 7 5. Connect an Ethernet cable to the available Ethernet port. This cable should connect the ShareCenter Pro to your local network via a router or switch, or directly to a computer for configuration. 6. Connect the supplied power adapter to the power receptacle. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 8 IP address of 169.254.x.x (where "x" is dynamic). It is recommended to use the included D-Link EZ Search Utility when accessing and configuring the ShareCenter Pro for the first time. If you want to change...

  • Seite 9: Getting Started

    ShareCenter Pro. If your network is using a DHCP server and the computer receives IP settings from a DHCP server, the ShareCenter Pro will automatically be in the same subnet. Select System Administrator and leave the password field blank. Click Login. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 10 Click the System Wizard icon in the Homepage ( ) window to start the Setup Wizard. When running the ShareCenter Pro System Wizard, the welcome screen details the five steps of the wizard. Click Next to continue. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 11 Click Next to continue. Step 5: Enter the host name of the ShareCenter Pro. Enter the primary and secondary DNS server address in the fields. Use the drop-down menu to select the LAN interface. Click Next to continue. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 12 Confirm Password fields. Tick the Auto Unlock check box to automatically unlock the volume when the system starts. Tick the USB Key check box to save the password to a USB drive. Click Next to continue. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 13 The volume is being created. The status bar displays the percentage of completion in real time. The ShareCenter Pro is saving the settings. After saving the settings, the Homepage window will appear. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 14 Mapping a Drive You can use the D-Link EZ Search Utility to map drives to your computer. Insert the ShareCenter Pro CD into your CD-ROM drive. Click EZ Search Utility. The EZ Search Utility will load and detect any ShareCenter Pro devices that are on the local network.
  • Seite 15 Double-click the My Computer icon on your desktop. Double-click the mapped drive to access the files and folders. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 16: Technical Support

    Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm) (BT 10ppm, other carriers may vary.) Ireland (Mon-Fri) All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm) Phone rates: €0.05ppm peak, €0.045ppm off peak times D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 17: Installationsschritte

    DNS-1100-04 Installationsanleitung Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation des DNS-1100-04 in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung des ShareCenter Pro finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht.

  • Seite 18: Hardware-Überblick

    Mit dieser Taste schalten Sie das Gerät ein oder aus. folgende Informationen: Drücken Sie einmal auf die Taste, um das Gerät Festplattenstatus (Grün=in Betrieb), einzuschalten. LAN 1 & 2 Status (Blau=in Betrieb) Um das Gerät auszuschalten, halten Sie die Taste 5 Sekunden lang gedrückt. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 19: Verwendung Der Oled

    Informationen angezeigt: ƒ Der auf den Festplatten verwendete Speicherplatz in Prozent. Fehlermeldungen - Es werden bei einem Systemfehler die entsprechenden Fehlermeldungen angezeigt. Drücken Sie einmal auf die Taste , um zwischen den verschiedenen Statusanzeigen zu wechseln. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 20 Festplattenlaufwerk an dem Fach mithilfe der Schrauben. Zum Anbringen der Schrauben finden Sie vier Löcher. Zwei sind in dem Bild durch einen roten Kreis gekennzeichnet und die anderen zwei Löcher befinden sich auf der anderen Seite des Laufwerkfachs. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 21 Ethernet-Port. Mit diesem Kabel wird das ShareCenter Pro über einen Router oder Switch mit Ihrem lokalen Netzwerk oder direkt mit einem Computer zwecks Konfiguration verbunden. 6. Schließen Sie das im Lieferumfang des Produkts enthaltene Netzkabel an die Stromversorgung an. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 22 über DHCP zugewiesene IP-Adresse empfängt, verwendet er standardmäßig eine selbst zugewiesene IP-Adresse (169.254.x.x, wobei "x" dynamisch ist). Es wird empfohlen, dass Sie das zum Lieferumfang gehörende D-Link EZ Search-Programm verwenden, we nn Sie das erste Mal auf das ShareCenter Pro zugreifen und es konfigurieren. Wenn Sie die IP-Adresse ändern möchten, bevor Sie sich anmelden, oder wenn Sie keine...

  • Seite 23: Erste Schritte

    Netzwerk einen DHCP-Server und der Computer erhält die IP-Einstellungen von einem DHCP-Server, ist das ShareCenter Pro automatisch im gleichen Subnetz. Wählen Sie System Administrator und lassen Sie das Kennwortfeld leer. Klicken Sie auf Login (Anmelden). D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 24 Klicken Sie auf der Startseite ( ) auf das Symbol für den Systemassistenten, um die Hilfe zur Einrichtung zu starten. Wenn Sie den ShareCenter Pro-Systemassistenten starten, werden im Startbildschirm die fünf Schritte des Assistenten aufgelistet. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 25 Geben Sie den Hostnamen des ShareCenter Pro ein. Geben Sie die primäre und sekundäre DNS-Serveradresse in den entsprechenden Feldern ein. Verwenden Sie das Dropdown-Menü zur Wahl der LAN-Schnittstelle. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 26 Unlock (Auto. Entsperrung), um die Sperre des logischen Laufwerks bei Systemstart automatisch aufzuheben. Markieren Sie das Kontrollkästchen USB Key (USB-Schlüssel), um das Kennwort auf einem USB-Laufwerk zu speichern. Klicken Sie auf Next (Weiter), um fortzufahren. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 27 Es erscheint eine Warnmeldung, bevor die Erstellung des logischen Laufwerks beginnt. Das logische Laufwerk wird erstellt. Der Status des Vorgangs wird in Echtzeit als Prozentwert auf der Statusleiste angezeigt. Das ShareCenter Pro speichert die Einstellungen. Die Startseite wird angezeigt. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 28: Laufwerke Zuordnen

    Laufwerke zuordnen Sie können das EZ Search-Programm von D-Link verwenden, um Ihrem Computer Laufwerke zuzuordnen. Legen Sie die ShareCenter Pro-CD in Ihr CD-ROM-Laufwerk ein. Klicken Sie auf 'EZ Search Utility' (EZ Search-Programm). Das EZ Search-Programm wird geladen und erkennt alle ShareCenter Pro-Geräte im lokalen Netzwerk.
  • Seite 29 Doppelklicken Sie auf Ihrem Desktop auf das Symbol 'Arbeitsplatz'. Doppelklicken Sie auf das zugeordnete Laufwerk, um auf die Dateien und Ordner zuzugreifen. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 30: Technische Unterstützung

    0,116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr Schweiz: Web: http://www.dlink.ch Telefon: +41(0)848 331100 0,08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr * Gebühren aus Mobilnetzen und von anderen Providern können abweichen. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 31: Procédure D'installation

    Guide d’installation rapide du DNS-1100-04 Ce guide d'installation fournit des instructions élémentaires qui vous aideront à installer le DNS-1100-04 sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation du ShareCenter Pro, consultez le Manuel d'utilisation, disponible sur le CD joint à...

  • Seite 32: Description Du Matériel

    : État du disque dur Appuyez une fois sur le bouton pour mettre l’appareil sous tension. (vert=fonctionne correctement), Appuyez sur le bouton pendant 5 secondes pour le mettre hors État des réseaux locaux 1 et 2 tension. (bleu=fonctionne correctement) D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 33 ƒ Le pourcentage d’espace utilisé sur les disques durs. Messages d'erreur : Cet écran affiche les messages d'erreur en cas de défaillance du système. Appuyez une fois sur le bouton pour passer d’un écran d’état à l’autre. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 34: Installation Du Matériel

    à l'aide des vis. Il y a quatre trous pour la fixation par vis. Deux trous sont entourés en rouge sur l'illustration et les deux autres trous se trouvent de l'autre côté du tiroir. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 35 5. Branchez un câble Ethernet au port Ethernet disponible. Ce câble doit relier le ShareCenter Pro à votre réseau local, via un routeur ou un commutateur, ou directement à un ordinateur pour sa configuration. 6. Branchez l'adaptateur secteur fourni dans la fiche d'alimentation. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 36 Il est recommandé d’utiliser l’utilitaire EZ Search de D-Link joint lorsque vous accédez au ShareCenter Pro et que vous le configurez pour la première fois. Pour modifier l’adresse IP avant de vous connecter ou si vous ne parvenez pas à...

  • Seite 37: Mise En Route

    DHCP et que l'ordinateur reçoit des paramètres IP par serveur DHCP, le ShareCenter Pro sera automatiquement sur le même sous-réseau. Sélectionnez System Administrator (Administrateur système) et laissez la zone de mot de passe vide. Cliquez sur Login (Connexion). D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 38 (Assistant système) dans la page d'accueil ( ) pour lancer l’utilitaire de configuration. Lorsque vous exécutez l'assistant système du ShareCenter Pro, l'écran d'accueil détaille les cinq étapes de l'assistant. Cliquez sur Next (Suivant) pour continuer. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 39 U t i l i s e z l e m e n u d é r o u l a n t p o u r sélectionner l’interface du réseau local. Cliquez sur Next (Suivant) pour continuer. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 40 ) p o u r d é v e r r o u i l l e r automatiquement le volume lorsque le système démarre. Cochez la case USB Key (Clé USB) pour enregistrer le mot de passe dans une clé USB. Cliquez sur Next (Suivant) pour continuer. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 41 à créer le volume. Le volume est en cours de création. La barre d'état affiche le pourcentage de progression en temps réel. Le ShareCenter Pro enregistre les paramètres. Après l'enregistrement des paramètres, la page d'accueil s'affiche. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 42 Mise en correspondance des disques Vous pouvez utiliser l’utilitaire EZ Search de D-Link pour connecter des disques à votre ordinateur. Insérez le CD du ShareCenter Pro dans le lecteur CD. Cliquez sur EZ Search Utility. L’utilitaire EZ Search charge et détecte les périphériques ShareCenter Pro présents sur le réseau local.
  • Seite 43 Double-cliquez sur l’icône Poste de travail de votre Bureau. Double-cliquez sur le disque connecté pour accéder aux fichiers et dossiers. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 44: Assistance Technique

    Assistance Technique Assistance technique D-Link sur internet :http://www.dlink.fr Assistance technique D-Link par téléphone : 0820 0803 03 0.12 € TTC/min depuis un poste fixe Du lundi au vendredi de 9h à 19h (hors jours fériés) D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 45: Pasos Para La Instalación

    Guía de instalación rápida de DNS-1100-04 Esta guía de instalación proporciona instrucciones básicas para la instalación de DNS-1100-04 en su red. Para obtener información adicional acerca de cómo utilizar el ShareCenter Pro, consulte el Manual del usuario disponible en el CD incluido en el paquete o en el sitio web de asistencia de D-Link.

  • Seite 46: Panel Posterior

    Para encender el dispositivo, pulse una vez el botón. disco duro (verde=en funcionamiento), estado Para apagar el dispositivo, mantenga pulsado el botón de LAN 1 y 2 (azul=en funcionamiento) durante 5 segundos. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 47 ƒ El porcentaje de espacio utilizado en los discos duros. Error Messages(Mensajes de error) - Esta pantalla muestra los mensajes de error cuando hay un fallo del sistema. Pulse el botón una vez para alternar entre las distintas pantallas de estado. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 48: Instalación Del Hardware

    Hay cuatro orificios para sujetar los tornillos. En la imagen, dos orificios aparecen con un círculo rojo, y los otros dos orificios están en el otro lado de la bandeja de la unidad. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 49 Este cable debe conectar el ShareCenter Pro a la red local a través de un router o un conmutador o directamente a un ordenador para la configuración. 6. Conecte el adaptador de alimentación suministrado al receptáculo de alimentación. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 50 IP autoasignada: 169.254.x.x (donde "x" son valores dinámicos). Se recomienda usar la utilidad Easy Search de D-Link incluida al acceder y configurar por primera vez el ShareCenter Pro. Si desea cambiar la dirección IP antes de iniciar sesión o no es capaz de conectar con la dirección IP del ShareCenter Pro, puede usar la utilidad...
  • Seite 51 DHCP y el ordenador recibe parámetros IP del servidor DHCP, el ShareCenter Pro estará automáticamente en la misma subred. Seleccione System Administrator (Administrador del sistema) y deje en blanco el campo de la contraseña. Haga clic en Login (Iniciar sesión). D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 52 ( ) para iniciar el asistente de configuración. Al ejecutar el asistente del sistema de ShareCenter Pro, aparece una pantalla de bienvenida con los cinco pasos que lo componen. Haga clic en Next (Siguiente) para continuar. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 53 Escriba el nombre de host del ShareCenter Pro. Introduzca la dirección primaria y secundaria del servidor DNS en los campos. Utilice el menú desplegable para seleccionar la interfaz de LAN. Haga clic en Next (Siguiente) para continuar. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 54 (Desbloqueo automático) para desbloquear automáticamente el volumen cuando se inicie el sistema. Marque la casilla de verificación USB Key (Clave USB) para guardar la contraseña en una unidad USB. Haga clic en Next (Siguiente) para continuar. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 55 La creación del volumen está en curso. La barra de estado muestra el porcentaje de ejecución en tiempo real. El ShareCenter Pro está guardando los parámetros. Una vez guardados los parámetros, se mostrará la ventana de la página de inicio. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 56 Asignación de una unidad Puede usar la utilidad Easy Search de D-Link para asignar unidades al ordenador. Inserte el CD de ShareCenter Pro en la unidad de CD-ROM. Haga clic en Easy Search Utility (Utilidad Easy Search). La utilidad Easy Search cargará y detectará los dispositivos ShareCenter Pro que se encuentran en la red local.
  • Seite 57 Haga doble clic en el icono Mi PC de su escritorio. Haga doble clic en la unidad asignada para acceder a los archivos y a las carpetas. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 58: Asistencia Técnica

    Asistencia Técnica http://www.dlink.es Asistencia Técnica Telefónica de D-Link: +34 902 30 45 45 0,067 €/min De Lunes a Viernes de 9:00 a 19:00 D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 59: Procedura Di Installazione

    Guida di installazione rapida di DNS-1100-04 In questa guida di installazione sono riportate le istruzioni di base per installare il dispositivo DNS-1100-04 in rete. Per ulteriori informazioni sull'utilizzo di ShareCenter Pro, consultare il manuale utente disponibile sul CD incluso nella confezione o scaricabile dal sito Web di supporto di D-Link.

  • Seite 60: Pannello Posteriore

    Consente di accendere o spegnere il dispositivo. sui seguenti aspetti: stato del disco Per accedere il dispositivo, premere una volta rigido (verde=funzionante), stato il pulsante; per spegnerlo, tenere premuto il LAN 1 e 2 (blu=funzionante) pulsante per 5 secondi. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 61 Error Messages (Messaggi di errore) - In questa schermata vengono visualizzati i messaggi di errore restituiti in caso di malfunzionamento del sistema. Premere una volta il pulsante per passare da una schermata di stato a un'altra. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 62: Installazione Dell'hardware

    Sono presenti quattro fori per il fissaggio delle viti. Due fori sono cerchiati in rosso nell'immagine, mentre gli altri due si trovano sull'altro lato del cassetto. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 63 5. Collegare un cavo Ethernet a una porta Ethernet disponibile. Il cavo consente di collegare il dispositivo ShareCenter Pro alla rete locale tramite un router o uno switch oppure direttamente a un computer per la configurazione. 6. Collegare l'alimentatore fornito alla presa elettrica. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 64 169.254.x.x (dove "x" è un valore dinamico). Si consiglia di utilizzare l'utilità di ricerca D-Link EZ fornita quando si accede e si configura il dispositivo ShareCenter Pro per la prima volta. Se si desidera cambiare l'indirizzo IP prima dell'accesso oppure non si riesce a connettersi all'indirizzo IP di ShareCenter Pro, è...

  • Seite 65: Operazioni Preliminari

    DHCP e i computer ricevono le impostazioni IP da un server DHCP, il dispositivo ShareCenter Pro apparterrà automaticamente alla stessa subnet. Selezionare System Administrator (Amministratore di sistema) e lasciare vuoto il campo relativo alla password. Fare clic su Login (Accesso). D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 66 ( ) per avviare la procedura guidata. Quando si esegue la procedura guidata di configurazione del sistema di ShareCenter Pro, nella schermata iniziale vengono visualizzati i cinque passaggi che compongono la procedura. Fare clic su Avanti per continuare. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 67 Passo 5: Immettere il nome host del dispositivo ShareCenter Pro. Immettere nei campi l'indirizzo del server DNS primario e secondario. Utilizzare il menu a discesa per selezionare l'interfaccia LAN. Fare clic su Avanti per continuare. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 68 Selezionare la casella di controllo Sblocco automatico per sbloccare automaticamente il volume all'avvio del sistema. Selezionare la casella di controllo Chiave USB per salvare la password su un'unità USB. Fare clic su Avanti per continuare. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 69 La creazione del volume è in corso. La barra di stato indica la percentuale di completamento in tempo reale. ShareCenter Pro sta salvando le impostazioni. Al termine dell'operazione, verrà visualizzata la finestra della home page. D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 70 Mapping di un'unità L'utilità di ricerca D-Link EZ consente di mappare facilmente le unità al computer. Inserire il CD di ShareCenter Pro nell'unità CD-ROM. Fare clic su EZ Search Utility (Utilità di ricerca EZ). L'utilità di ricerca EZ caricherà e rileverà tutti i dispositivi ShareCenter Pro presenti nella rete locale.
  • Seite 71 Fare doppio clic sull'icona Risorse del computer sul desktop. Fare doppio clic sull'unità mappata per accedere ai file e alle cartelle. D-Link DNS-1100-04 Quick Installation Guide...

  • Seite 72: Supporto Tecnico

    Supporto Tecnico http://www.dlink.it/support Supporto Tecnico dal lunedì al venerdì dalle ore 9.00 alle ore 19.00 con orario continuato Telefono: 199400057 D-Link DNS-1100-04 Quick Installation Guide...
  • Seite 73 NOTES...
  • Seite 74 NOTES...
  • Seite 76 Ver. 1.00(EU) 2011/05/16 6ENS11004Q01G...
