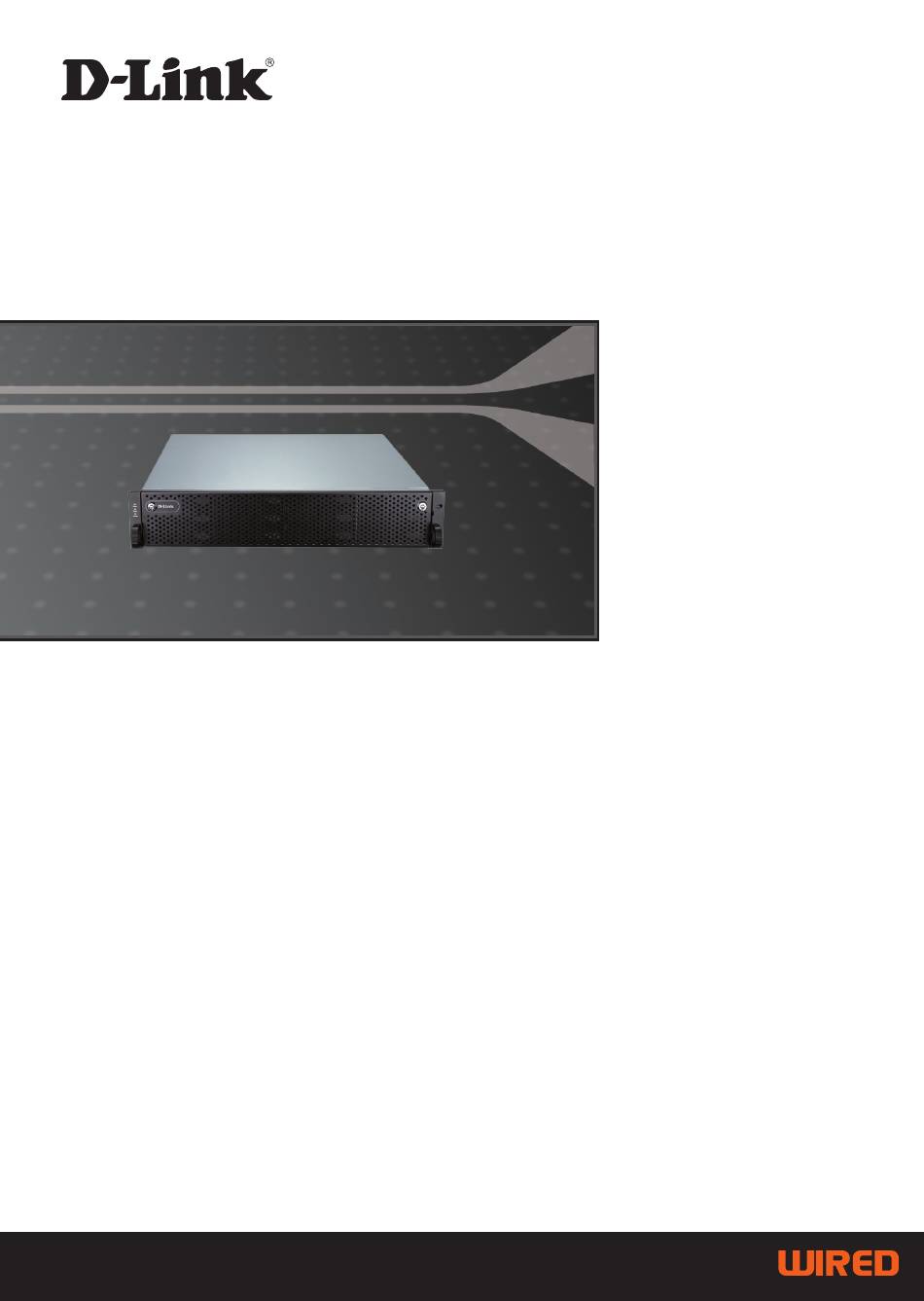

- Seite 1 iSCSi iP SAN StorAge DSN-6000 Series Quick Installation Guide+ Installations-Anleitung+ Guide d’installation+ Guía de instalación+ Guida di Installazione+...
- Seite 2 GBIC transceiver Rail kit Keys, screws for and cable for drives and rail kit DSN-6410/ 6420 only Before installation Before starting, prepare the following items. 1. A host with a Gigabit Ethernet NIC or iSCSI HBA. 2. CAT 5e, or CAT 6 network cables for management port and iSCSI data ports.
- Seite 3 Install drives Note : Skip this section if you purchased a solution populated with drives. To install SAS or SATA drives with no Bridge Board use the front mounting holes: To install SATA drives with Bridge Board (DSN-654), fit the Bridge Board first. Then install the drive using the rear mounting holes: Drive slot numbering Slot 1...
- Seite 4 Deployment Please refer to the following topology and have all the connections ready. 1. Setup the hardware connection before powering on servers. Connect console cable, management port cable, and iSCSI data port cables in advance. 2. In addition, installing an iSNS server is recommended for dual controller system. 3.
- Seite 5 DSN-6410: 10GbE to SAS/ SATA IP SAN storage, Single controller. DSN-6420: 10GbE to SAS/ SATA IP SAN storage, Dual redundant controller.
- Seite 6 Configuration 1.Web UI The D-Link DSN-6000 family includes a simple to use Graphical User Interface (GUI) for integration and management. Be sure to connect the LAN cable, open a browser and enter: http://192.168.0.32 A dialog box for authentication will pop up.
- Seite 7 Step 3: “Next” Set up the data port IP and click Step 4: “Next” Set up the RAID level and volume size and click Step 4 Step 3 Step 5: Check all items, and click “Finish”. Step 5 Step 6: Done. 3.Logon Microsoft iSCSI initiator Here are the step by step instructions to setup Microsoft iSCSI Initiator.
- Seite 8 Connect 1.Run Microsoft iSCSI Initiator. 2.Input IP address or DNS name of the target. And then click “Quick Connect”. 3.Click “Done”. 4.Your Computer can now connect to an iSCSI disk. Technical Support United Kingdom (Mon-Fri) Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm) Managed, Smart, &...
- Seite 9 Gerät) GBIC-Transceiver Führungsschienen Schlüssel, und Kabel nur für Schrauben für DSN-6410/6420 Laufwerke und Führungsschienen Vor der Installation Stellen Sie vor dem Start die folgenden Elemente bereit. 1. Ein Host mit Gigabit Ethernet NIC oder iSCSI HBA (Host-Bus-Adapter). 2. CAT 5e oder CAT 6 Netzwerkkabel für den Management-Port und für die iSCSI Datenports.
-
Seite 10: Installation Der Laufwerke
Installation der Laufwerke Hinweis: Überspringen Sie diesen Abschnitt, wenn Sie das System mit installierten Laufwerken erworben haben. Verwenden Sie die vorderen Montagelöcher, um SAS- oder SATA-Laufwerke ohne Bridge-Board zu installieren: Um SATA-Laufwerke mit Bridge-Board (DSN-654) zu installieren, montieren Sie zuerst das Bridge- Board. - Seite 11 Implementierung Eine genaue Darstellung der Topologie finden Sie in dem folgenden Diagramm. Alle dort angegebenen Verbindungen sollten hergestellt sein. 1. Richten Sie erst die Hardwareverbindung ein, bevor Sie die Server einschalten. Schließen Sie vorab das Konsolenkabel, das Kabel zum Management-Port und die Kabel zum iSCSI- Datenport an.
- Seite 12 DSN-6410: 10 GbE zum SAS/ SATA IP SAN, Einzelner Controller. DSN-6420: 10 GbE zum SAS/ SATA IP SAN, dualer redundanter Controller.
- Seite 13 Konfiguration 1. Webbenutzeroberfläche Die D-Link DSN-6000 Produktfamilie enthält eine einfach zu verwendende grafische Benutzeroberfläche für Integrations- und Managementaufgaben. Schließen Sie das LAN-Kabel an, öffnen Sie einen Browser und geben Sie Folgendes ein: http://192.168.0.32 Es wird ein Dialogfeld zur Authentifizierung angezeigt.
- Seite 14 Schritt 3: “Next” Richten Sie die Datenport-IP-Adresse ein und klicken Sie auf (Weiter). Schritt 4: Geben Sie die RAID-Ebene und die Größe des logischen Laufwerks an und klicken Sie “Next” (Weiter). Schritt 4 Schritt 3 Schritt 5: Prüfen Sie alle Elemente und klicken Sie auf “Finish” (Fertig stellen). Schritt 5 Schritt 6: Abgeschlossen.
- Seite 15 Verbindung herstellen 1. Führen Sie den Microsoft iSCSI Initiator aus 2. Geben Sie die IP-Adresse oder den DNS- Namen der Speichervorrichtung (auch Ziel genannt) ein. Klicken Sie dann auf “Quick Connect” (Schnellzugriff). 3. Klicken Sie auf “Done” (Fertig). 4. Ihr Computer kann nun eine Verbindung zu einem iSCSI-Datenträger herstellen. Technische Unterstützung Deutschland: Web:...
-
Seite 16: Guide D'installation Rapide
Clés et vis pour récepteur GBIC disques et kit de et câble pour rails DSN-6410/ 6420 uniquement Avant l'installation Avant de commencer, préparez les éléments suivants. 1. Un hôte avec carte réseau Gigabit Ethernet ou HBA iSCSI. 2. Câbles réseau CAT 5e ou CAT 6 pour le port de gestion et les ports de données iSCSI. - Seite 17 Installation des disques Remarque : Ignorez cette section si vous avez acheté une solution équipée de disques. Pour installer les disques SAS ou SATA sans carte de pont, utilisez les orifices de montage frontaux : Pour installer des disques SATA équipés d'une carte de pont (DSN-654), commencez par insérer la carte de pont.
- Seite 18 Déploiement Reportez-vous au schéma suivant et préparez toutes les connexions. 1. Connectez le matériel avant de mettre les serveurs sous tension. Connectez le câble de la console, le câble du port de gestion, ainsi que les câbles des ports de données iSCSI à l'avance. 2.
- Seite 19 DSN-6410 : Contrôleur de stockage SAN sur IP simple 10 GbE à SAS/ SATA. DSN-6420 : Contrôleur de stockage SAN sur IP double redondant 10 GbE à SAS/ SATA.
- Seite 20 Configuration 1. Interface Web La famille de produits DSN-6000 de D-Link comprend une interface utilisateur conviviale pour l'intégration et la gestion. Veillez à connecter le câble de réseau local, puis à ouvrir un navigateur et à saisir : http://192.168.0.32 Une boîte de dialogue d'authentification s'ouvre.
- Seite 21 Étape 3 : « Next » Configurez l'adresse IP du port de données, puis cliquez sur (Suivant). Étape 4 : « Next » Configurez le niveau RAID et la taille du volume, puis cliquez sur (Suivant). Étape 4 Étape 3 Étape 5 : Contrôlez tous les éléments, puis cliquez sur «...
- Seite 22 4. Votre ordinateur peut maintenant se connecter à un disque iSCSI. Assistance technique Assistance technique D-Link sur internet :http://www.dlink.fr Assistance technique D-Link par téléphone : 0820 0803 03 0.12 € TTC/min depuis un poste fixe Du lundi au vendredi de 9h à 19h (hors jours fériés)
-
Seite 23: Qué Contiene La Caja
Guía de instalación rápida DSN-6000 series iSCSI IP SAN storage ¿Qué contiene la caja? Si falta cualquiera de los componentes, póngase en contacto con el proveedor. IP SAN storage Bandejas Cables de Cables RS-232 para UDD alimentación Transceptor Kit de riel Llaves, tornillos GBIC y cable para las unidades... -
Seite 24: Instalación De Las Unidades
Instalación de las unidades Nota : omita esta sección si ha adquirido una solución equipada con unidades. Para instalar las unidades SAS o SATA sin placa Bridge, utilice los orificios de montaje frontales: Para instalar las unidades SATA con placa Bridge (DSN-654), ajuste primero la placa Bridge. A continuación, instale la unidad utilizando los orificios de montaje posteriores: Numeración de las ranuras de unidad Ranura 1... - Seite 25 Despliegue Consulte la topología siguiente y tenga preparadas todas las conexiones. 1. Configure la conexión del hardware antes de encender los servidores. Conecte antes el cable de la consola, el cable del puerto de gestión y los cables del puerto de datos iSCSI. 2.
- Seite 26 DSN-6410: almacenamiento SAN IP de 10 GbE a SAS/ SATA, controlador único. DSN-6420: almacenamiento SAN IP de 10 GbE a SAS/ SATA, controlador doble redundante.
- Seite 27 Configuración 1. Interfaz de usuario de web La familia DSN-6000 de D-Link incluye una interfaz gráfica de usuario (GUI) fácil de utilizar para integración y gestión. Asegúrese de conectar el cable de LAN, abra el explorador e introduzca: http://192.168.0.32 Aparecerá un cuadro de diálogo para autenticación.
- Seite 28 Paso 3: “Siguiente” Establezca la IP del puerto de datos y haga clic en Paso 4: “Siguiente” Establezca el nivel de RAID y el tamaño de volumen y haga clic en Paso 4 Paso 3 Paso 5: Compruebe todos los elementos y haga clic en "Finalizar”. Paso 5 Paso 6: Hecho.
- Seite 29 A continuación, haga clic en "Conexión rápida”. 3. Haga clic en “Hecho”. 4. El ordenador puede conectarse ahora a un disco iSCSI. Asistencia Técnica Asistencia Técnica Telefónica de D-Link: +34 902 30 45 45 0,067 €/min De Lunes a Viernes de 9:00 a 19:00 http://www.dlink.es...
-
Seite 30: Guida Di Installazione Rapida
Guida di installazione rapida DSN-6000 Series Sistema di archiviazione iSCSI IP SAN Storage Contenuto della confezione Se uno o più articoli risultano mancanti, rivolgersi al rivenditore. Sistema di Cassetti per unità Cavi di Cavi RS-232 archiviazione IP disco fisso alimentazione SAN Storage Trasmettitore Kit per... -
Seite 31: Installazione Delle Unità
Installazione delle unità Nota: se è stata acquistata una soluzione che include già le unità, ignorare questa sezione. Per installare unità SAS o SATA senza scheda bridge, utilizzare i vani di montaggio frontali: Per installare unità SATA con scheda bridge (DSN-654), inserire prima la scheda bridge. Installare quindi l'unità... -
Seite 32: Installazione
Installazione Fare riferimento alla seguente topologia e assicurarsi che tutti le connessioni siano disponibili. 1. Configurare la connessione hardware prima di accendere i server. Collegare prima il cavo della console, quello della porta di gestione e i cavi delle porte dati iSCSI. 2. - Seite 33 DSN-6410: sistema di archiviazione IP SAN Storage da 10GbE a SAS/SATA, controller singolo. DSN-6420: sistema di archiviazione IP SAN Storage da 10GbE a SAS/SATA, controller doppio ridondante.
- Seite 34 Configurazione 1. Interfaccia utente Web La famiglia D-Link DSN-6000 include un'interfaccia utente grafica di facile utilizzo per l'integrazione e la gestione. Assicurarsi di collegare il cavo LAN, aprire una finestra del browser e immettere: http://192.168.0.32 Verrà visualizzata una finestra di dialogo per l'autenticazione.
- Seite 35 Passo 3: “Avanti” configurare l'IP della porta dati e fare clic su Passo 4: “Avanti” configurare il livello RAID e la dimensione del volume, quindi fare clic su Passo 4 Passo 3 Passo 5: verificare tutte le voci immesse e fare clic su “Fine”. Passo 5 Passo 6: Operazione eseguita.
- Seite 36 Connetti 1. Avviare l'iniziatore Microsoft iSCSI. 2. Immettere l'indirizzo IP o il nome DNS della destinazione. Fare clic su “Connessione rapida”. 3. Fare clic su “Chiudi”. 4. Il computer è ora in grado di connettersi a un disco iSCSI. Supporto tecnico Supporto Tecnico dal lunedì...
- Seite 37 Notes...
- Seite 38 Notes...
- Seite 39 Notes...
- Seite 40 Ver. 1.00(EU) 2011/04/07 AB.DOC0D.QIG00...
