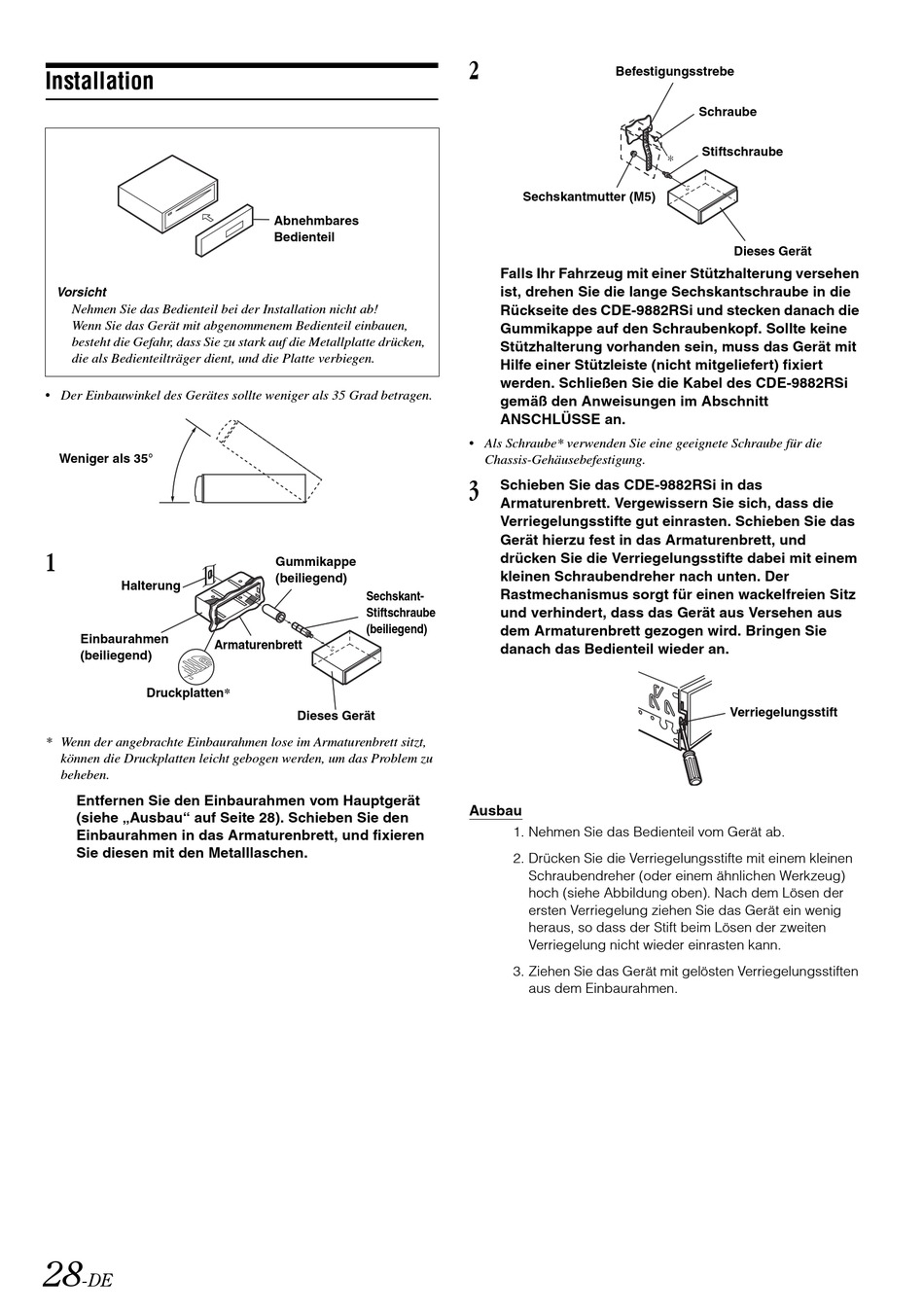

Installation

Vorsicht
Nehmen Sie das Bedienteil bei der Installation nicht ab!
Wenn Sie das Gerät mit abgenommenem Bedienteil einbauen,
besteht die Gefahr, dass Sie zu stark auf die Metallplatte drücken,
die als Bedienteilträger dient, und die Platte verbiegen.
• Der Einbauwinkel des Gerätes sollte weniger als 35 Grad betragen.
Weniger als 35°
1
Halterung
Einbaurahmen
Armaturenbrett
(beiliegend)
Druckplatten*
* Wenn der angebrachte Einbaurahmen lose im Armaturenbrett sitzt,
können die Druckplatten leicht gebogen werden, um das Problem zu
beheben.
Entfernen Sie den Einbaurahmen vom Hauptgerät
(siehe „Ausbau" auf Seite 28). Schieben Sie den
Einbaurahmen in das Armaturenbrett, und fixieren
Sie diesen mit den Metalllaschen.
28
-DE
Abnehmbares
Bedienteil
Gummikappe
(beiliegend)
Sechskant-
Stiftschraube
(beiliegend)
Dieses Gerät
2
Befestigungsstrebe
Sechskantmutter (M5)
Falls Ihr Fahrzeug mit einer Stützhalterung versehen
ist, drehen Sie die lange Sechskantschraube in die
Rückseite des CDE-9882RSi und stecken danach die
Gummikappe auf den Schraubenkopf. Sollte keine
Stützhalterung vorhanden sein, muss das Gerät mit
Hilfe einer Stützleiste (nicht mitgeliefert) fixiert
werden. Schließen Sie die Kabel des CDE-9882RSi
gemäß den Anweisungen im Abschnitt
ANSCHLÜSSE an.
• Als Schraube* verwenden Sie eine geeignete Schraube für die
Chassis-Gehäusebefestigung.
3
Schieben Sie das CDE-9882RSi in das
Armaturenbrett. Vergewissern Sie sich, dass die
Verriegelungsstifte gut einrasten. Schieben Sie das
Gerät hierzu fest in das Armaturenbrett, und
drücken Sie die Verriegelungsstifte dabei mit einem
kleinen Schraubendreher nach unten. Der
Rastmechanismus sorgt für einen wackelfreien Sitz
und verhindert, dass das Gerät aus Versehen aus
dem Armaturenbrett gezogen wird. Bringen Sie
danach das Bedienteil wieder an.
Ausbau
1. Nehmen Sie das Bedienteil vom Gerät ab.
2. Drücken Sie die Verriegelungsstifte mit einem kleinen
Schraubendreher (oder einem ähnlichen Werkzeug)
hoch (siehe Abbildung oben). Nach dem Lösen der
ersten Verriegelung ziehen Sie das Gerät ein wenig
heraus, so dass der Stift beim Lösen der zweiten
Verriegelung nicht wieder einrasten kann.
3. Ziehen Sie das Gerät mit gelösten Verriegelungsstiften
aus dem Einbaurahmen.
Schraube
Stiftschraube
∗
Dieses Gerät
Verriegelungsstift
