3.7
Anschliessen der Sensoren
②
3.8
12V Anschluss

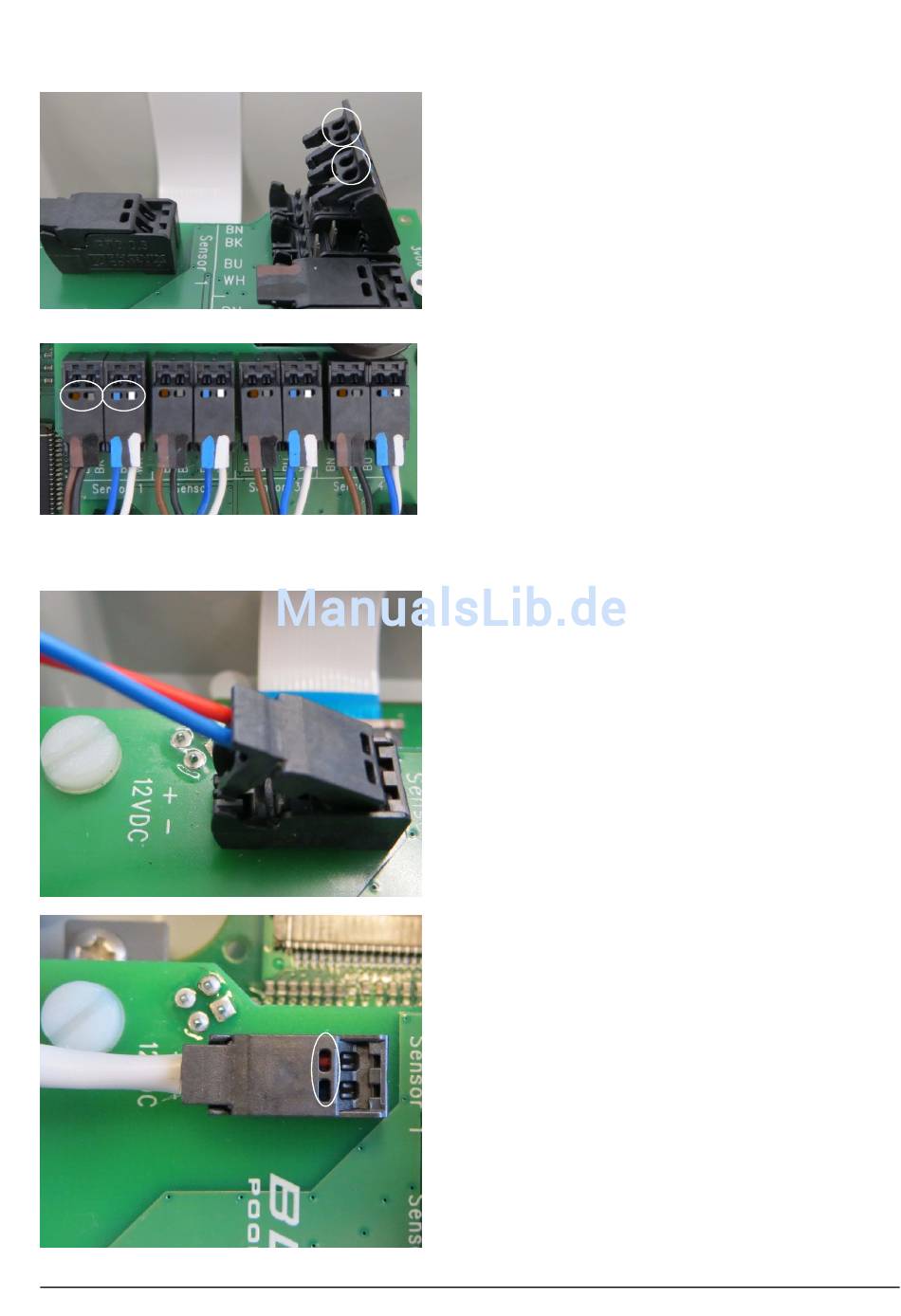

Für den Anschluss des 1. Sensors die beiden
Klemmen «Sensor 1» ca. 70° hochklappen. Die
①
4 Litzen, nicht abisoliert, dem Farbcode
entsprechend in die aufgeklappten Klemmen
①einführen.
1
Die Litzen müssen soweit eingeführt
werden, bis sie in der Öffnung ②
sichtbar sind. Dann kann die Klemme
wieder ganz zugeklappt werden.
Vorgang mit allen Sensoren wiederholen.
②
BN
braun
BU
blau
Gleich wie für den Anschluss der
Sensoren verfahren, siehe 3.7
1
BK
schwarz
WH
weiss
8
