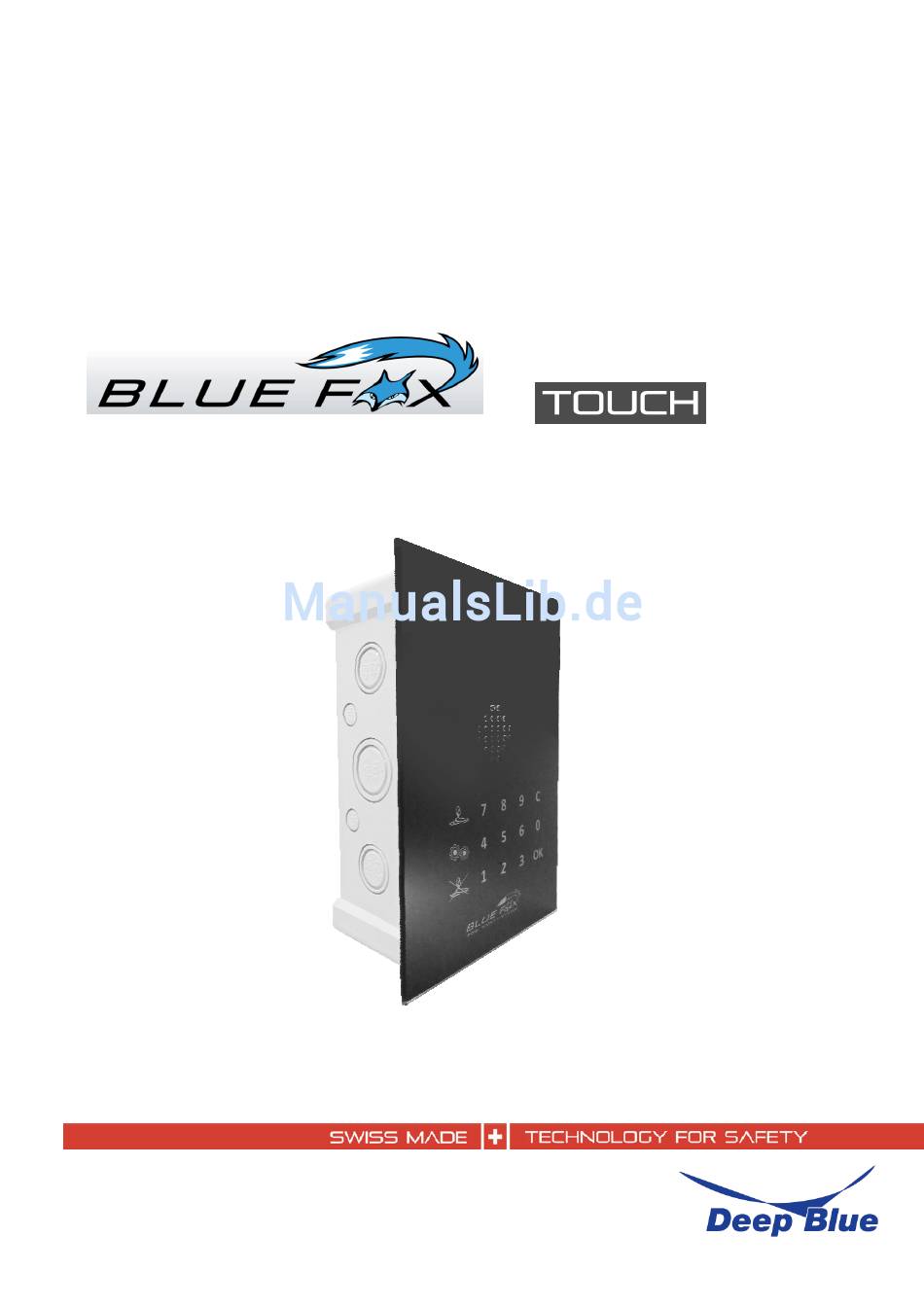

- Seite 1 Installationsanleitung Für die Version: Sicherheitssystem für Schwimmbäder VD201504...
-
Seite 2: Inhaltsverzeichnis
Lieferumfang Anschluss-Schema 3 Montage Touch-Panel Voraussetzungen Vorbereitung allgemein Montageort wählen Vorbereitung Touch-Panel Touch-Panel einbauen Verbinden Kabelschutzrohre mit Touch-Panel Anschliessen der Sensoren 12V Anschluss Anschluss an Netzgerät Glass Panel wieder anschliessen Interne Anschlüsse Werkseinstellungen Inbetriebnahme... -
Seite 3: Lieferumfang
Lieferumfang Unterputzgehäuse mit Blindplatte/Schutzplatte Glass-Control-Panel Elektronik Netzgerät 12V 10m 12V-Kabel Funkdongle mit Netzstecker SS.779 SS.204 BF.600 6 Blindstopfen Inbusschlüssel 2mm SS.782 Betriebsanleitung... -
Seite 4: Anschluss-Schema
Anschluss Schema... -
Seite 5: Montage Touch-Panel
Montage Touch-Panel Voraussetzungen Ausschliesslich mitgeliefertes Netzteil verwenden (PLC-30-12). • Netzteil darf sich nicht im Nassbereich (Schwimmbad, Dusche, etc.) befinden. • Netzteil durch einen zugelassenen Fachbetrieb anbringen lassen. • Stromversorgung AC 100-240V, 50/60Hz. • Fehlerstromschutzschalter und Schutzkontakt. • Vorbereitung allgemein Verpackungsmaterial umweltgerecht entsorgen. •... -
Seite 6: Vorbereitung Touch-Panel
Vorbereitung Touch-Panel ① ② ③ Piezo ausstecken ①. • Stromversorgung ausstecken ②. • Breitband-Datenkabel ausstecken ③. • Glas-Bedienfeld an einem geschützen Ort aufbewahren. • Zum Schutz der Elektronik • wird die mitgelieferte Blindplatte vor dem Einbau auf der Unterputz-Dose mit den 4 Schrauben ④... -
Seite 7: Touch-Panel Einbauen
Touch-Panel einbauen Nische an der gewünschten Stelle in der Grösse von 125x190x63mm (BxHxT) • aussparen oder freispitzen. Touchpanel in die Nische einpassen und fixieren. • Verbinden Kabelschutzrohre mit Touch-Panel Benötigte Anzahl Blindstopfen entfernen • Kabelschutzrohre Ø 20mm in die Öffnungen •... -
Seite 8: Anschliessen Der Sensoren
Anschliessen der Sensoren Für den Anschluss des 1. Sensors die beiden Klemmen «Sensor 1» ca. 70° hochklappen. Die ① 4 Litzen, nicht abisoliert, dem Farbcode entsprechend in die aufgeklappten Klemmen ①einführen. braun schwarz blau weiss Die Litzen müssen soweit eingeführt ②... -
Seite 9: Anschluss An Netzgerät
Anschluss an Netzgerät Nur das mitgelieferte Netzegerät verwenden. Das 12V Kabel am Netzgerät gemäss Angaben (+/-) auf dem Gerät anschliessen. -
Seite 10: Glass Panel Wieder Anschliessen
Glass Panel wieder anschliessen 4.1 Interne Anschlüsse Piezo ② ③ Piezo ③ ② ① Breitband-Datenkabel einstecken ①. • Stromversorung einstecken ②. • Piezo einstecken ③. • Glas-Bedienfeld wieder auf die Box einpassen und mit den vier mitglieferten • Schrauben befestigen. Touch-Panel an die Stromversorgung anschliessen. -
Seite 11: Werkseinstellungen
Werkseinstellungen 0000 - Betriebsartenwechsel ohne PIN möglich Empfindlichkeit der 2 (mittlere Empfindlichkeit) Poolsensoren Dauer für automatischen 0 (kein automatischer Wechsel in Wechsel in den Passiv- den Passiv-Modus) Modus Sirene Sirene aktiviert (bei einem Alarm ertönt die Sirene) Inbetriebnahme Siehe separate Betriebsanleitung... - Seite 12 Deep Blue AG Engenbühl 130 CH-5705 Hallwil Switzerland Tel: +41 (0) 62 767 77 99 www.bluefox-poolsafety.com bluefox@deepblue.ch...
