3.5
Touch-Panel einbauen
Nische an der gewünschten Stelle in der Grösse von 125x190x63mm (BxHxT)
•
aussparen oder freispitzen.
Touchpanel in die Nische einpassen und fixieren.
•
3.6

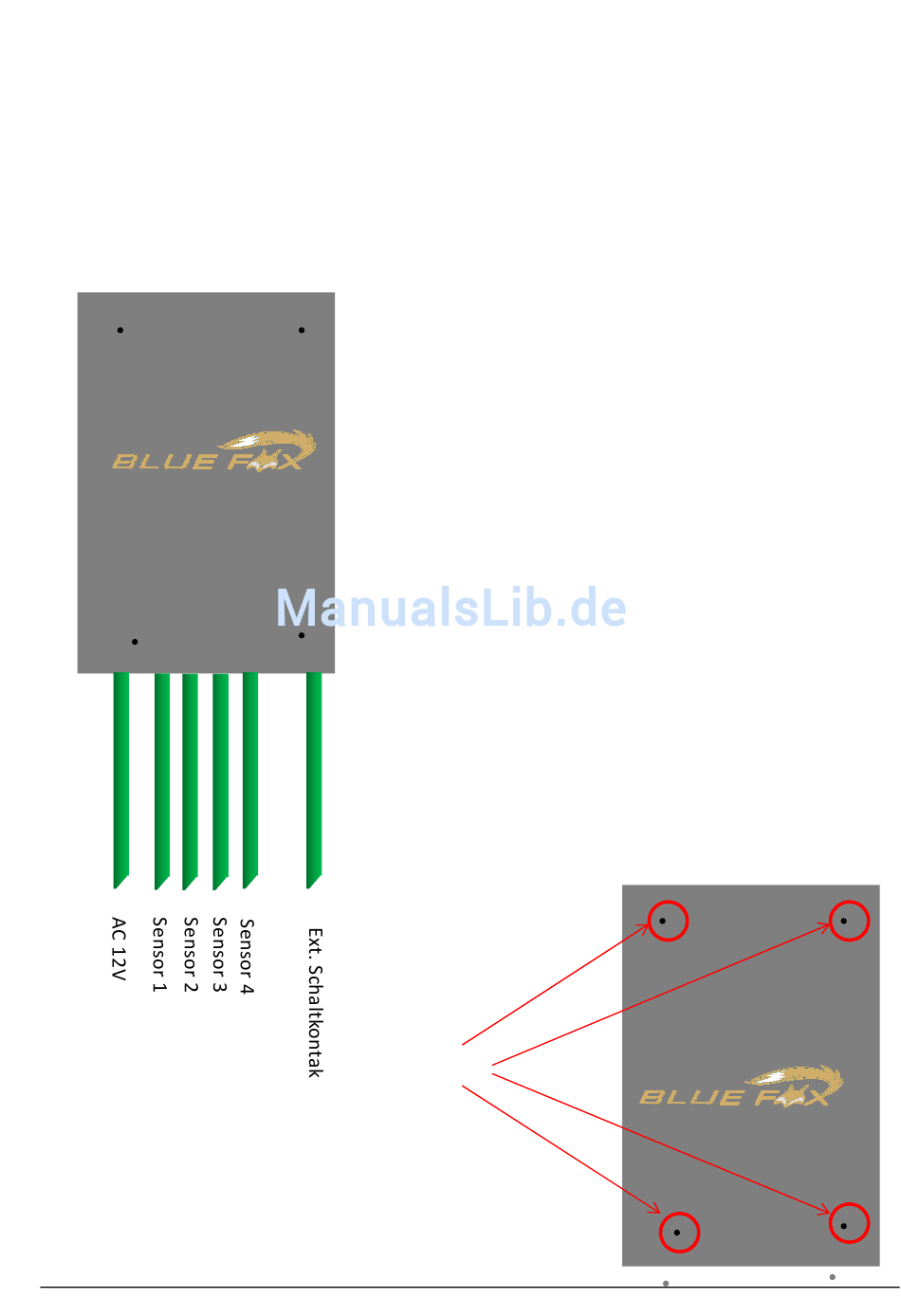

Verbinden Kabelschutzrohre mit Touch-Panel
Schrauben mit dem mitgelieferten
Inbusschlüssel abschrauben ④
und Blindplatte entfernern.
Benötigte Anzahl Blindstopfen entfernen
•
Kabelschutzrohre Ø 20mm in die Öffnungen
•
einlegen (je 1 pro Sensor, die Stromversorgung
und optional für den potentialfreien Kontakt) in
die Box führen
Nicht benötigte Eingänge sind mit den
•
mitgelieferten Blindstopfen verschlossen zu
halten.
Kabel in die Kabelschutzrohre einziehen
•
④
7
