02. MONTAGE
2.2 CTC 950 mit Warmwasserspeicher und einem Heizkreis

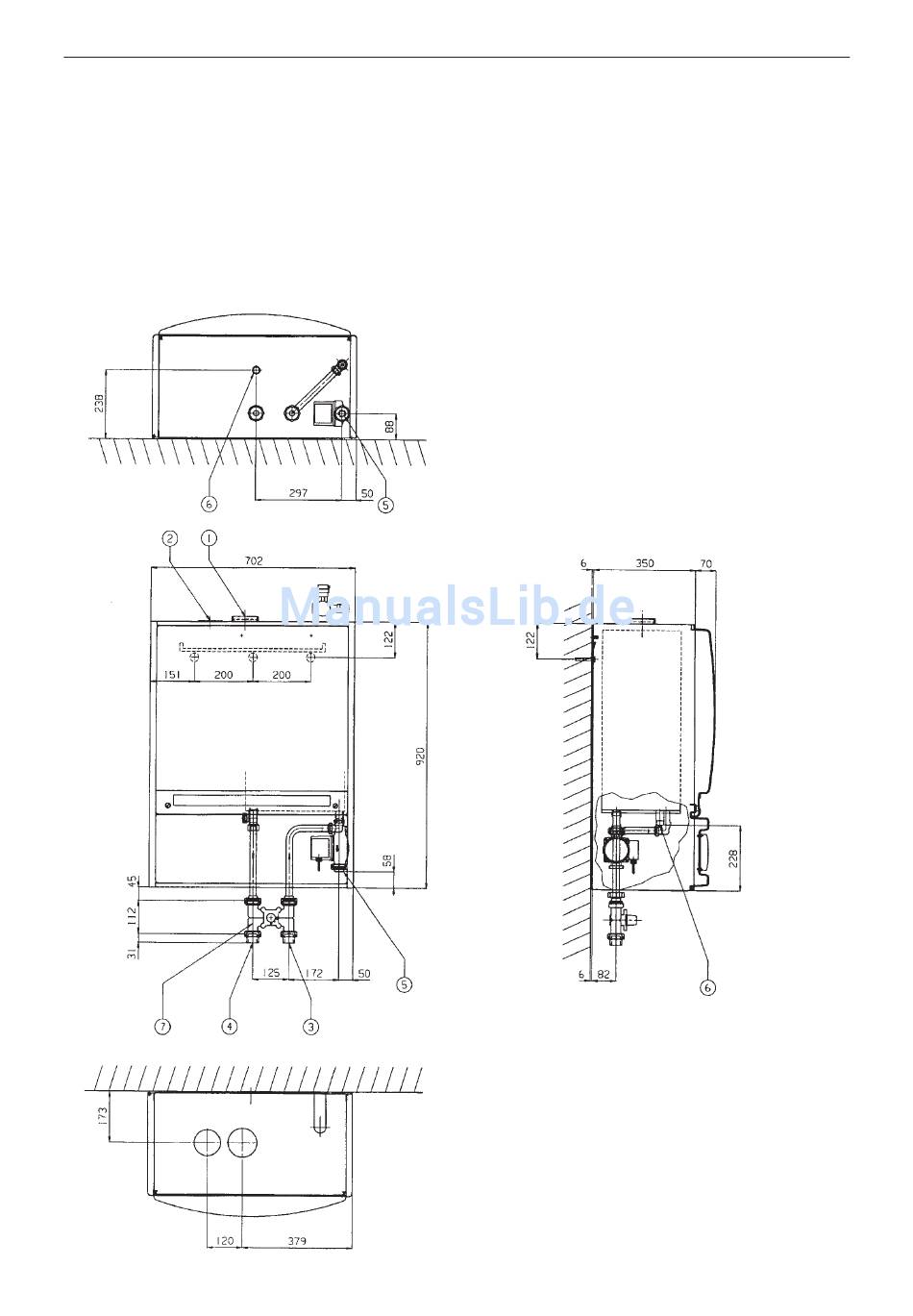

Abmessungen
• 1-Heizkreis-Rohrsatz (P/N 579990301),
Montageanleitung siehe Kapitel 06
• Mischventil (P/N 912912401)
• Schaltplan (D-580097)
1. Abgasleitung (Durchmesser 82 mm) mit
Hochtemperaturdichtung (Durchmesser 80 mm)
2. Lufteinlass (Durchmesser 80 mm)
3. Vorlauf G 1 1/2'' (Mutter) oder G 1'' IG
4. Rücklauf G 1 1/2'' (Mutter) oder G 1'' IG
5. Vorlauf zum Warmwasserspeicher G 3/4'' IG
6. Rücklauf vom Warmwasserspeicher G 3/4'' AG
7. Mischventil
8
5(10)
161 146 03 02-02
