02. MONTAGE
2.3 CTC 950 mit Warmwasserspeicher und zwei Heizkreisen

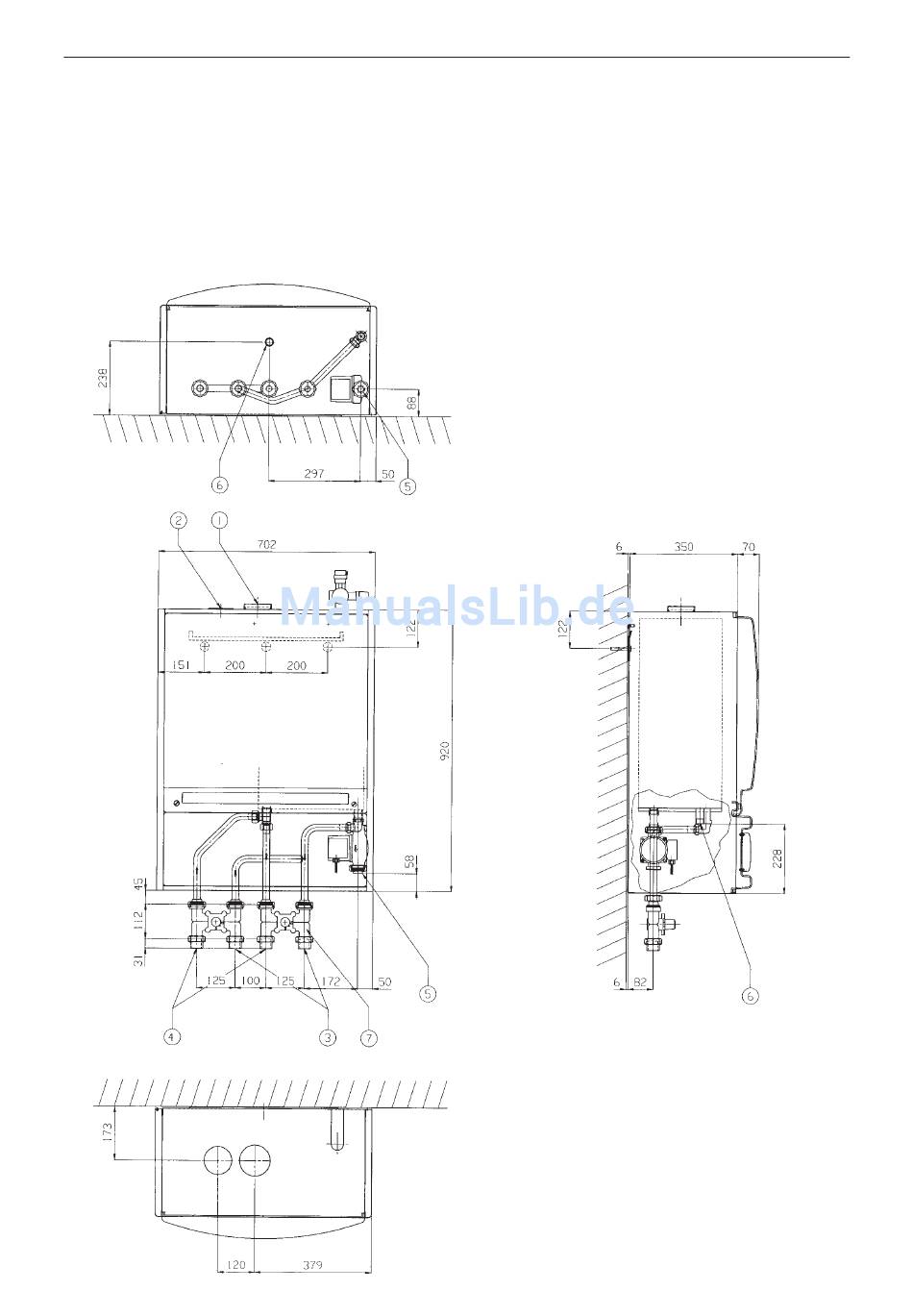

Abmessungen
• 2-Heizkreis-Rohrsatz (P/N 580035301),
Montageanleitung siehe Kapitel 06
• Mischventil (P/N 912912401)
• Schaltplan (D-580097)
10
1. Abgasleitung (Durchmesser 82 mm)
mit Hochtemperaturdichtung (Durchmesser 80 mm)
2. Lufteinlass (Durchmesser 80 mm)
3. Vorlauf G 1 1/2'' (Mutter) oder G 1'' IG
4. Rücklauf G 1 1/2'' (Mutter) oder G 1'' IG
5. Vorlauf zum Warmwasserspeicher G 3/4'' IG
6. Rücklauf vom Warmwasserspeicher G 3/4'' AG
7. Mischventil
