Bosch RML 0008 A Montageanleitung Seite 8

Dansk
Funktionsbeskrivelse
d Lavstrømsrelæmodulet har 8 relæudgange i C−form (tørkontakter), til ekstern belastning.
Hver udgang har en NO−kontakt (normalt åben) og en NC−kontakt (normalt lukket).

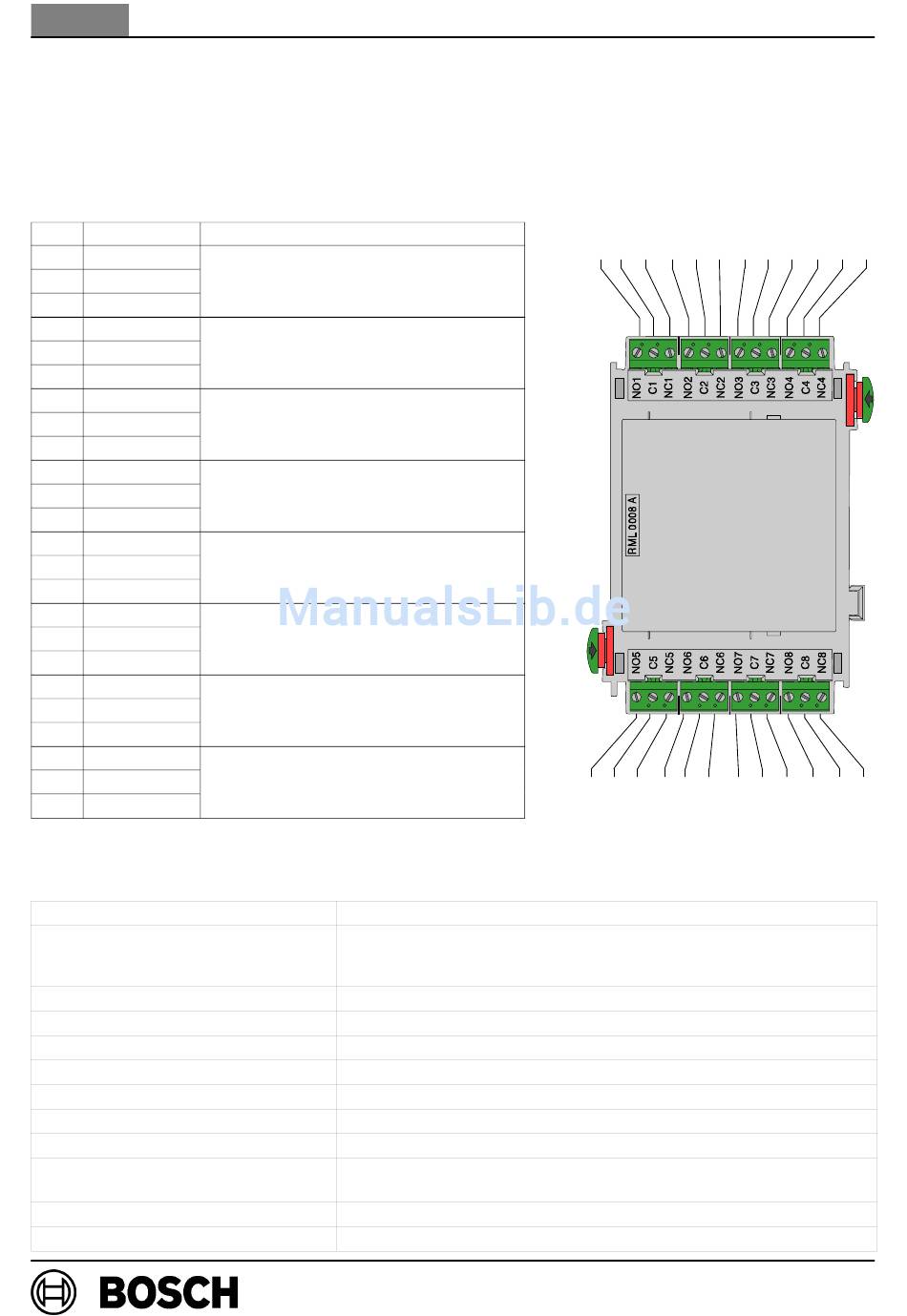

Kabelføring
Pos. Afmærkning
1 NO1
2 C1
3 NC1
4 NO2
5 C2
6 NC2
7 NO3
8 C3
9 NC3
10 NO4
11 C4
12 NC4
13 NO5
14 C5
15 NC5
16 NO6
17 C6
18 NC6
19 NO7
20 C7
21 NC7
22 NO8
23 C8
24 NC8
Tekniske specifikationer
Indgangsspænding (min. − maks.)
Maks. strømforbrug
− standby−tilstand
− alle relæer aktiveret
Maks. klassificering af relækontakt
Sikkerhedsklasse
EMI / EMC beskyttelse
Beskyttelsesklasse
Driftstemperatur
Opbevaringstemperatur
Tilladt relativ luftfugtighed
Kabinetmateriale og −farve
Dimensioner (H x B x D)
Vægt
Produktbeskrivelse RML 0008 A
Tilslutning
Relæ udgang 1 Relæ udgang 1
Relæ udgang 2 Relæ udgang 2
Relæ udgang 3 Relæ udgang 3
Relæ udgang 4 Relæ udgang 4
Relæ udgang 5 Relæ udgang 5
Relæ udgang 6 Relæ udgang 6
Relæ udgang 7 Relæ udgang 7
Relæ udgang 8 Relæ udgang 8
20 V DC − 30 V DC
3,3 mA
85,8 mA
30 V DC / 1 A
II i henhold til IEC 60950 / EN 60950
EN 50081−1 / FCC del 15
IP 30 i henhold til IEC 60529
−5 _C . . . 50 _C
−20 _C . . . 60 _C
maks. 95% ikke kondenserende
ABS plast Polylac PA−766 (UL94 V−0),
halvglans antracit, RAL 7016
ca. 127 x 96 x 60 mm
ca. 150 g
8 / 32
4.998.137.265
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
610−4.998.153.973 / A2
ST − FIR / PRM1 / deh
