Eesti
Funktsionaalne kirjeldus
d Relee madalpinge moodul omab 8 kuivkontakti C relee väljundilt väliskoormuse ühendamiseks.
Iga väljund omab normaalselt avaneva (NO) ning normaalselt sulguva (NC) kontakti.

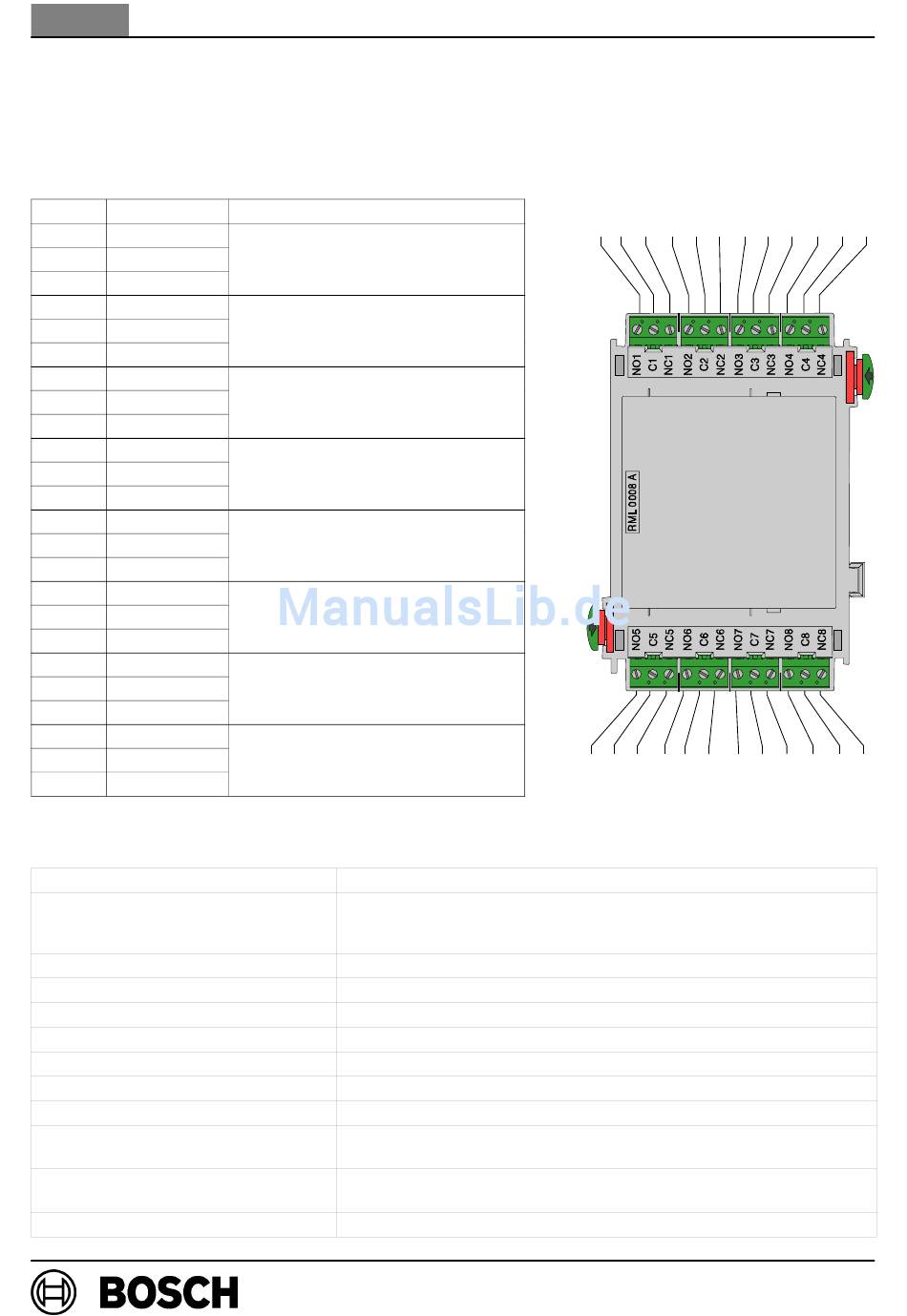

Juhtmete ühendamine
Jrk. nr. Markeering
1 NO1
2 C1
3 NC1
4 NO2
5 C2
6 NC2
7 NO3
8 C3
9 NC3
10 NO4
11 C4
12 NC4
13 NO5
14 C5
15 NC5
16 NO6
17 C6
18 NC6
19 NO7
20 C7
21 NC7
22 NO8
23 C8
24 NC8
Tehniline kirjeldus
Sisendpinge (min. − maks.)
Maks. voolutarve
− ootereþiimis
− kõik releed on aktiveeritud
Maks. relee kontakti klass
Ohutusklass
EMI / EMC kaitse
Kaitseklass
Käitamistemperatuur
Ladustamistemperatuur
Lubatud suhteline niiskus
Kaitseümbrise materjal ning värvus
Mõõtmed (Kõrgus x Laius x
Sügavus)
Kaal
Tootekirjeldus RML 0008 A
Liides
Relee väljund 1 Relee väljund 1
Relee väljund 2 Relee väljund 2
Relee väljund 3 Relee väljund 3
Relee väljund 4 Relee väljund 4
Relee väljund 5 Relee väljund 5
Relee väljund 6 Relee väljund 6
Relee väljund 7 Relee väljund 7
Relee väljund 8 Relee väljund 8
20 V DC − 30V DC
3,3 mA
85,8 mA
30 V DC / 1 A
II vastavalt IEC 60950 / EN 60950
EN 50081−1 / FCC Osa 15
IP 30 vastavalt IEC 60529
−5 _C . . . 50 _C
−20 _C . . . 60 _C
Maks. 95% mitte−kondenseeruv
ABS plastik Polylac PA−766 (UL94 V−0),
poolläikiv antratsiit, RAL 7016
Umbes 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 tolli)
Umbes 150 g (5,3 untsi)
10 / 32
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
(23 _F . . . 122 _F)
(−4 _F . . . 140 _F)
