3.1 Installation in der TK-Anlage KX-TDA30

3.1 Installation in der TK-Anlage KX-TDA30

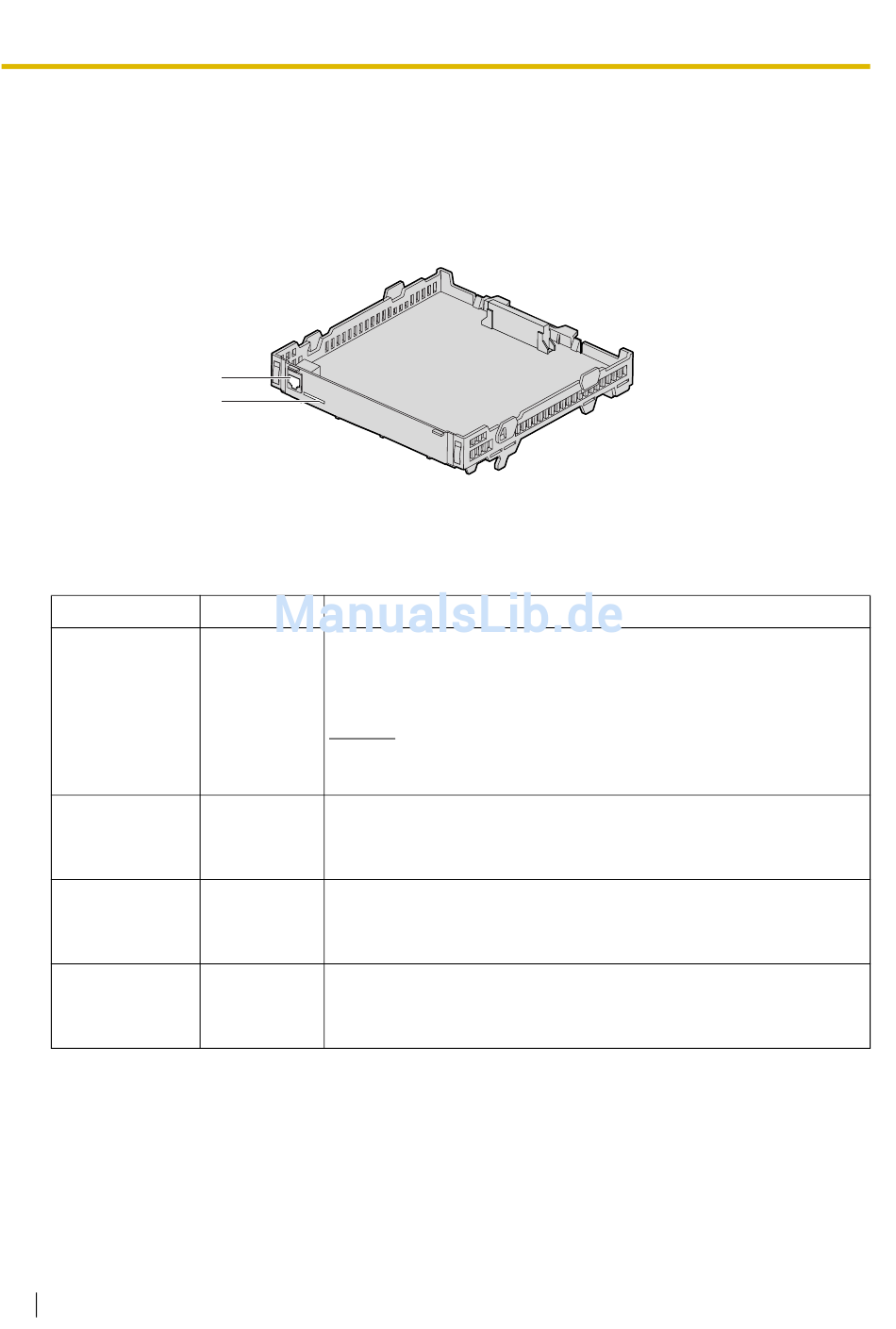

3.1.1 Bezeichnung und Anordnung der Anschlüsse und LEDs
an der IP-EXT4-Karte
(100BASE-TX)
Anzeigelampe (LED)
Wenn die IP-EXT4-Karte in Betrieb ist, sollte bei normalen Betriebsbedingungen jede LED den in
fettgedruckten Buchstaben angegebenen Status anzeigen.
Anzeige
ON LINE
ALARM
LINK
DATA
22 Informationen über IP-Systemtelefone
RJ45
LEDs
Farbe
Online-Statusanzeige
•
•
Grün
Hinweis
Alarmanzeige
Rot •
•
Anzeige des Verbindungsstatus
Grün •
•
Anzeige Datenübertragung
Grün •
•
EIN: Online-Modus
AUS: Offline-Modus
Wenn die LINK-Anzeige AUS ist, ist auch die ON LINE-Anzeige
AUS.
EIN: Alarm
AUS: Normal
EIN: Normale Verbindung
AUS: Verbindungsfehler
EIN: Daten werden übertragen
AUS: Keine Daten übertragen
Beschreibung
