Fast Ethernet Office Switch • Manuale d'istruzione
Grazie per aver scelto un Fast Ethernet Office Switch della linea Intellinet
Network Solutions, Modello 523301 (5 porte con alloggiamento in
metallo), Modello 523318 (8 porte con alloggiamento in metallo).

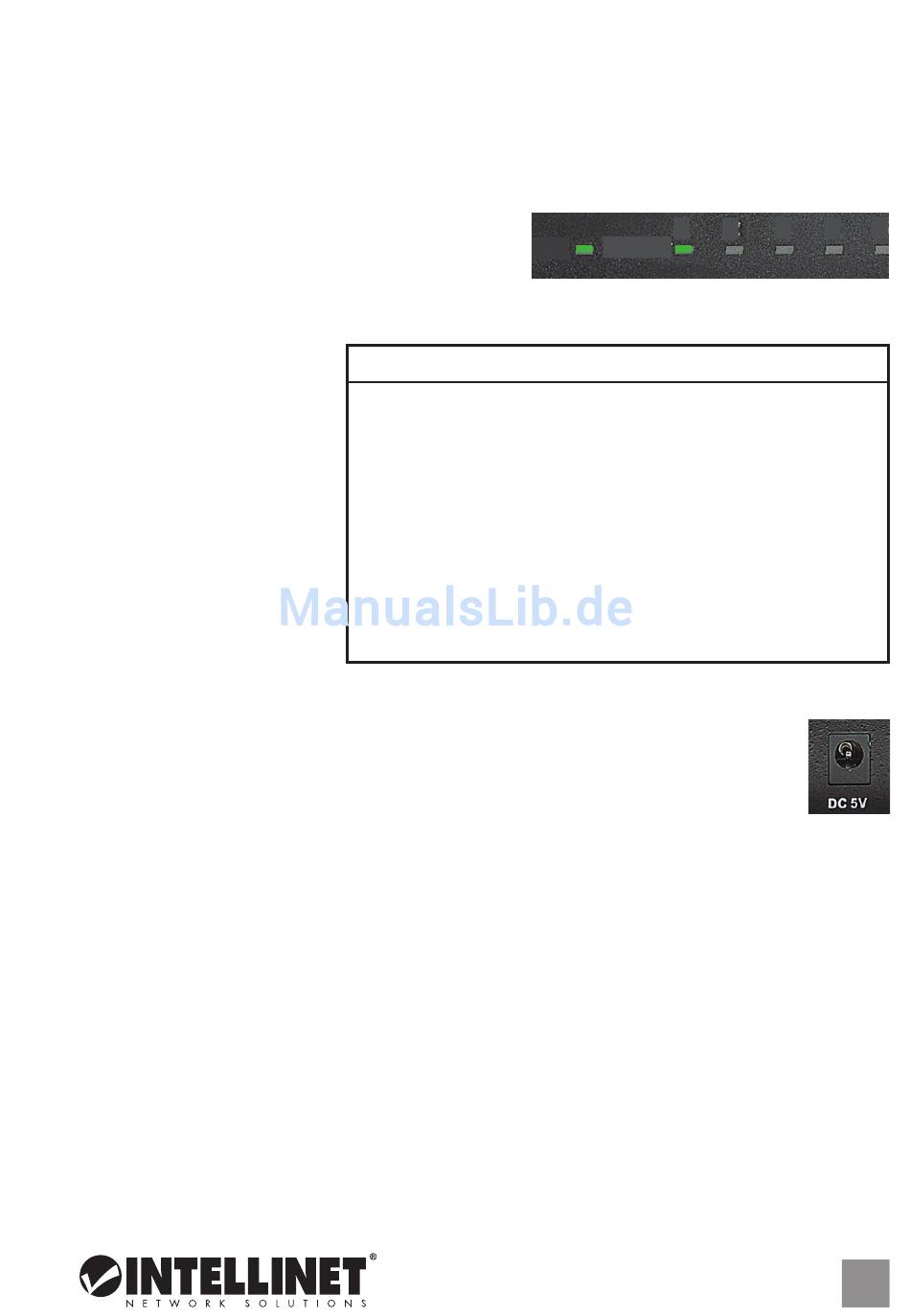

LEDS
I led di indicazione—Accensione,
Connessione/attività—permettono di
monitorare facilmente lo stato dello
switch o di ricercare e risolvere possibili guasti.
cOnnESSiOni
Alimentazione
Inserire saldamente
lo spinotto dell'
alimentatore nella
presa e inserire la spina
dell'alimentatore
nella presa elettrica.
Verificare che il Led
di alimentazione sia
illuminato. NOTA: Per
garantire un corretto
funzionamento, usare solamente l'alimentatore incluso.
Tutte le porte di un Fast Ethernet Office Switch supportano
la funzionalità Auto-MDI/MDI-X, per cui cavi incrociati e porte
uplink non sono necessari per collegamenti a PC, router, hub,
switch aggiuntivi o altre periferiche. I cavi Cat5/5e UTP/STP forniscono
prestazioni ottimali; se il Led di stato corrispondente ad una delle porte
in uso non indica una connessione o un'attività, verificare la periferica
collegata per un corretto settaggio e operazione.

inStALLAZiOnE

Prima dell'uso, si raccomanda di posizionare il Fast Ethernet Office Switch:
• su una superficie piana che possa supportare il peso
dell'apparecchiatura (e qualsiasi altro prodotto reso necessario);
• con un minimo di 25 mm di spazio libero verso l'alto e sui lati per
permettere un'adeguata ventilazione;
• sia lontano da fonti di disturbo, quali radio, trasmettitori e amplificatori
a banda larga;
• in un luogo dove non sia sottoposto a un'eccessiva umidità;
• entro 100 m dall'apparecchiatura di rete alla quale viene collegato.
LED Stato
PWR Accesso
Spento
LNK/ Accesso
ACT Lampeggiante
Spento
1
LINK/ACT
PWR
Operazione
In funzione
Verifica connessione AC;
accendere l'interruttore
Porta di collegamento valida
Porta di collegamento valida;
i dati sono in fase di
trasmissione/ricezione
Nessuna connessione
è stata stabilita
ITALIANO
