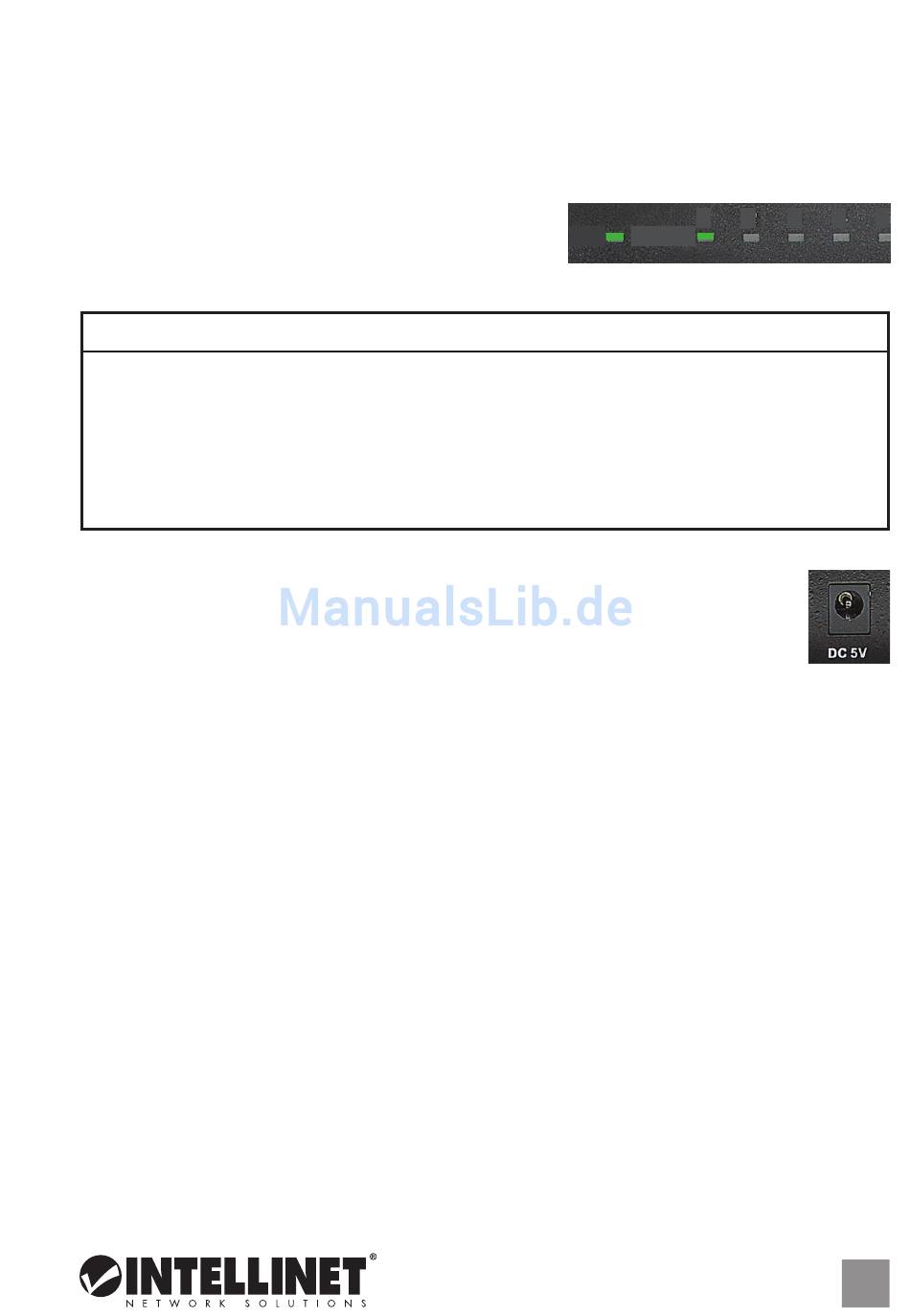

Intellinet 523301 Bedienungsanleitung Seite 3

Fast Ethernet Office Switch • Handbuch
Vielen Dank für den Kauf des Intellinet Network Solutions Fast Ethernet
Office Switch, Modell 523301 (5-Port Metallgehäuse) oder Modell 523318
(8-Port Metallgehäuse).
LEDS
Die LEDs — Strom, Verbindung/Aktivität—
zeigen Funktionen an und helfen bei
Problemdiagnosen.
LED Status
PWR An
Aus
LNK/ACT An
Blinkend
Aus
AnSchLüSSE
Strom
Schließen Sie das Buchsenende des Netzteils auf der Seite des
Geräts an und den Stecker an der Steckdose. Überprüfen Sie, ob
die "PWR"-LED aktiviert ist. HINWEIS: Nutzen Sie nur das mitgelieferte
Netzteil für volle Kompatibilität und einwandfreien Betrieb.
Alle Ports unterstützen Auto-MDI/MDI-X Funktionalität, daher werden
Crosskabel und Uplink-Ports für Verbindungen zu PCs, Routern, Hubs,
anderen Switchen, etc. nicht benötigt. Cat5/5e- UTP/STP-Kabel bieten
die beste Performance. Wenn eine LED keine Verbindung/Aktivität
anzeigt, überprüfen Sie das verbundene Gerät.
inStALLAtiOn
Er wird empfohlen, den Switch vor der Nutzung folgendermaßen
aufzustellen:
• auf ebenem Untergrund, der das Gewicht des Switches (und evtl.
anderer Gegenstände) trägt
• mit mindestens 25 mm Abstand zu allen Seiten für angemessenen
Luftdurchsatz
• fern von anderen Übertragungsgeräten wie Radios, Breitbandverstärker, etc.
• nicht in feuchten Umgebungen
• max. 100 m vom zu verbindenden Netzwerkgerät entfernt
Bedeutung
Gerät wird mit Strom versorgt
Stromanschluss prüfen/Gerät einschalten
Verbindung ist hergestellt
Verbindung ist hergestellt, Datenübertragung
Verbindung ist nicht hergestellt
1 2
PWR LINK/ACT
DEUTSCH
Deutsch
3 4 5
