Switch Fast Ethernet de Bureau • Manuel de l'utilisateur
Merci d'avoir acheté l'Intellinet Network Solutions Switch Fast Ethernet
de bureau, modèle 523301 (5 ports, boîtier métallique) ou modèle
523318 (8 ports, boîtier métallique).
DELS

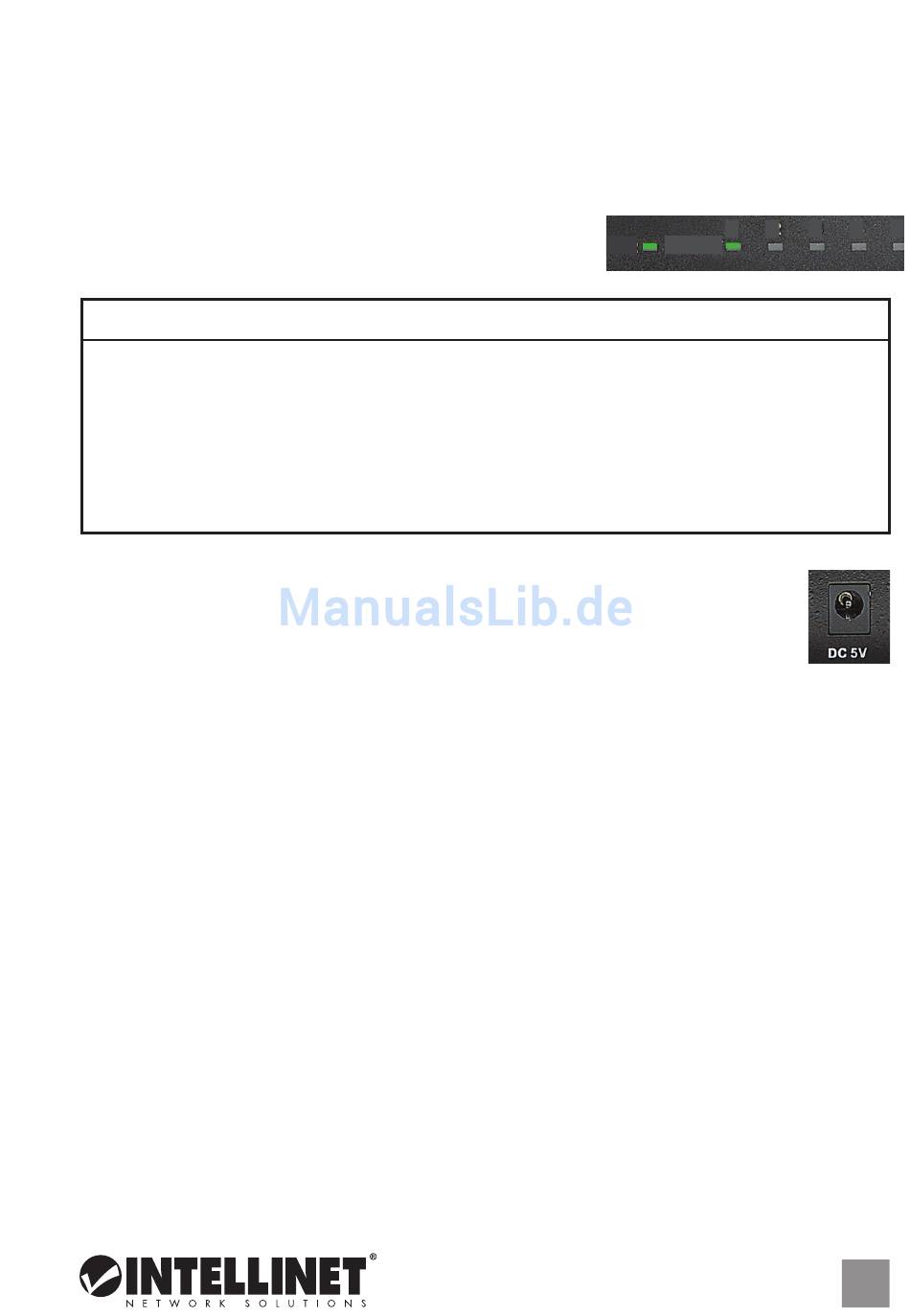

Les voyants d'état—Alimentation, Connexion/
Activité—pour des informations et le dépannage.
DEL État du voyant Description
PWR Allumé
Éteint
LNK/ACT Allumé
Clignotant
Éteint
cOnnExiOnS
Alimentation
Branchez la prise femelle de l'adaptateur secteur à la prise jack
et la fiche à une prise de courant, puis assurez-vous que que le voyant
"PWR" est allumé. NOTE: Afin d' assurer le propre fonctionnement,
n'utilisez que l'adaptateur secteur fourni avec ce produit.
Tous les ports de ce commutateur prennent en charge la fonctionnalité
Auto-MDI/MDI-X, donc des câbles croisés et des liaisons montantes ne sont
pas nécessaires pour des connections aux PC, routeurs, concentratreurs,
etc. Des câbles Cat5/5e UTP/STP garantissent des performances optimales;
si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.
inStALLAtiOn
Avant d'utiliser le commutateur, il est recommandé de le placer:
• sur une surface plane qui peut supporter son poids (et celui d'autres objets)
• ac. un écartement minimal de 25 mm d'autres objets pour une
ventilation suffisante
• loin des appareils électriques qui peuvent être source d'interférence
(des radios etc.)
• loin des environnements humides
• pas plus loin que 100 m de l'appareil réseau auquel vous voudriez connecter
Appareil est alimenté
Vérifiez l'alimentation/Allumez l'appareil
Connexion est établie
Connection est établie, données sont transmises
Connexion n'est pas établie
1 2
PWR LINK/ACT
FRANçAIS
Français
