AUX-BETRIEB
Aux-Anschluss
Schließen Sie eine Audioquelle an das AUX-Kabel auf der Rückseite an.
Aux-Modus-Auswahl
Drücken Sie die Taste QUELLE (SOURCE), um den AUX-Modus auszuwählen.
Radio - CD - iPod - AUX
WEITERE FUNKTIONEN
Weitere Optionen bei laufendem CD/MP oder iPod
Anspielfunktion - Zufallswiedergabe - Wiederholfunktion - Ordner-Wiederholung
Aktivierung weiterer Optionen bei laufender CD:
-
Halten Sie den Joystick gedrückt, bis die Anzeige CD-FUNKTIONEN (CD FUNCTIONS)
erscheint.
-
Wählen Sie mithilfe des Joystick-Drehknopfs eine Funktion aus und bestätigen Sie Ihre
Wahl durch Drücken des Joysticks.
INSTALLATIONSANWEISUNG
1.
Trennen Sie das Minuskabel (-1 V) von der Batterie, um eine mögliche Beschädigung
des Geräts zu vermeiden..
.
Nehmen Sie die abnehmbare Frontabdeckung ab und ziehen Sie mit dem mitgeliefer
ten Schlüssel die Montagehülse vom Gehäuse ab.
.
Führen Sie die Montagehülse in das Schraubloch ein und biegen Sie die Haltenasen
nach außen, um die Hülse im Armaturenbrett zu sichern.
4.
Halten Sie sich an das Verkabelungsdiagramm auf Seite 19. Falsche Anschlüsse kön
nen zur Beschädigung des Geräts und der Fahrzeugelektrik führen..
5.
Bringen Sie nach der Verkabelung die Frontabdeckung wieder an, um den Betrieb zu
bestätigen.
6.
Legen Sie das Gerät in die Montagehülse. Stellen Sie sicher, dass es einrastet und
bringen Sie den perforierten Stützstreifen (mitgeliefert) mit der mitgelieferten Sech
skantmutter am Schraubbolzen hinten am Gehäuse des Geräts an. Befestigen Sie das
andere Ende des Bandes an eine sichere Oberfläche.
16
16
ACHTUNG: Das Gerät muss hinten unterstützt werden, um eine Beschädigung des Arma-
turenbretts bzw. eine Fehlfunktion aufgrund von Vibration zu verhindern..

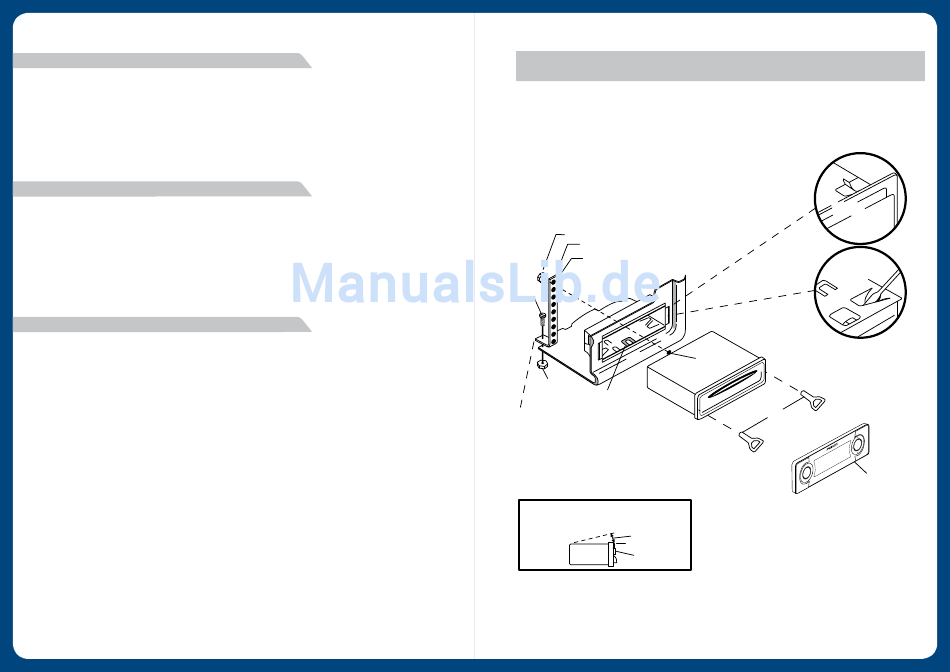

Installation am Armaturenbrett
MUTTER (5 MM)
PERFORIERTER STÜTZSTREIFEN
DIESES ENDE AM SCHRAUBENSTREIFEN
HINTEN AM GEHÄUSE BEFESTIGEN
SCHRAUBE (5 MM)
MUTTER (5 MM)
MONTAGEHÜLSE
DIESES ENDE AN EINEM SICHEREN TEIL
DES ARMATURENBRETTS BEFESTIGEN.
BOHREN SIE GGF. EIN LOCH.
ACHTUNG:
UM EINEN ORDNUNGSGEMÄSSEN BETRIEB DES CD-PLAYERS ZU
GEWÄHRLEISTEN, MUSS DAS GEHÄUSE IM 20-GRAD-WINKEL VON DER
HORIZONTALEBENE MONTIERT WERDEN. STELLEN SIE SICHER, DASS DAS GERÄT
INNERHALB DIESER BESCHRÄNKUNGEN MONTIERT WIRD.
MAX. 20 GRAD
SEITENANSICHT
DES GEHÄUSES
FRONTABDECKUNG
OBERE HALTENASE
NACH OBEN BIEGEN
UNTERE HALTENASE
NACH UNTEN BIEGEN
SCHRAUBBOLZEN
AUSZIEHWERKZEUG
ABNEHMBARE
FRONTABDECKUNG
17
17
