Fusion Apollo MS-ERX400 Installationsanweisungen

MS-ERX400 – Installationsanwei-
sungen
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Tragen Sie zum Vermeiden möglicher Personenschäden beim
Bohren, Schneiden und Schleifen immer Schutzbrille,
Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf
der anderen Seite der Oberfläche befindet, um Schäden am
Boot zu vermeiden.
Lieferumfang
• Einbaudichtung
• Montageschablone
• Vier selbstschneidende 4,2-mm-Schrauben (Größe 8)
• Zwei Schraubenabdeckungen
• Staubschutz
• Netzwerk-/Netzkabel
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher
• Elektrische Bohrmaschine
• Bohrer (die Größe variiert je nach Material der Oberfläche
und den verwendeten Schrauben)
• Multifunktionswerkzeug oder Stichsäge
• Seewassertaugliches Dichtungsmittel auf Silikonbasis
(optional)
Hinweise zur Montage
• Sie müssen die Fernbedienung auf einer ebenen Oberfläche
montieren.
• Falls hinter der Montagefläche kein ausreichender Freiraum
gegeben ist oder Sie es vorziehen, ein kleineres Loch in die
Montagefläche zu bohren, können Sie ein als Zubehör
verfügbares MS-ERX400 Distanzstück (010-12922-02)
verwenden.
• Wenn Sie die Fernbedienung mit einem Radio verbinden,
das evtl. Wasser ausgesetzt ist, achten Sie darauf, dass das
Kabel in der Nähe des Radios eine Tropfschleife hat, damit
Wasser vom Kabel abtropfen kann und Schäden am Radio
vermieden werden. Die Tropfschleife sollte das Ethernet-
Kabel und die Stromleitungen umfassen.
• Wenn eine Montage der Fernbedienung an der Außenseite
eines Boots erforderlich ist, müssen Sie sie an einem Ort
montieren, der sich weit oberhalb der Wasserlinie und nicht
unter Wasser befindet und an dem sie nicht durch Docks,
Pfeiler oder andere Teile beschädigt werden kann.
• Damit es nicht zu Interferenzen mit Magnetkompassen
kommt, muss der Abstand zwischen der Fernbedienung und
einem Kompass mindestens 15 cm (5,9 Zoll) betragen.
Januar 2021
®
WARNUNG
ACHTUNG
HINWEIS

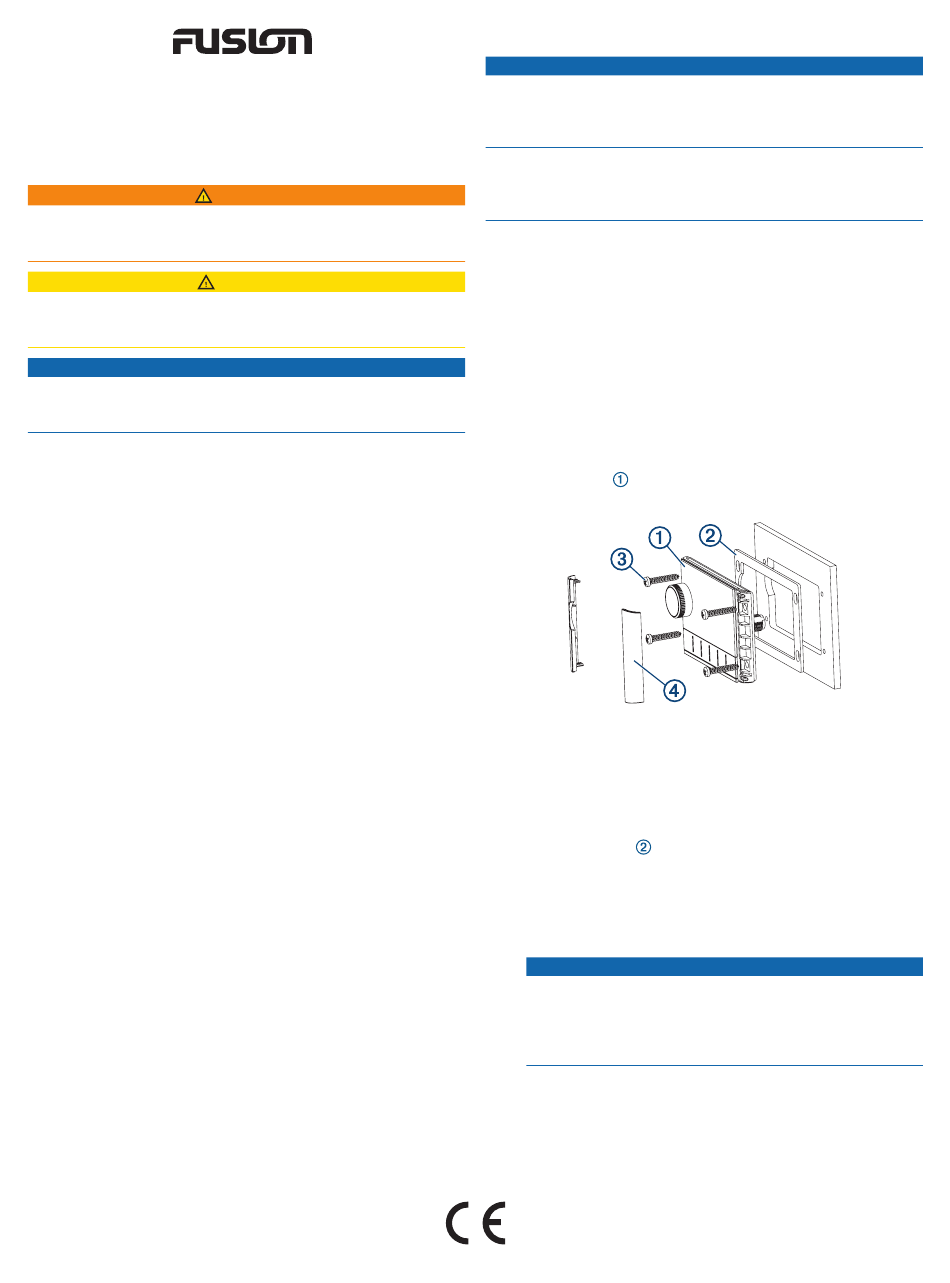

Montieren der Fernbedienung
Verwenden Sie die Fernbedienung beim Bohren der
Montagelöcher nicht als Schablone, da es dadurch zu Schäden
an der Fernbedienung und zum Erlöschen der Garantie
kommen kann.
Tragen Sie kein Schmiermittel auf die Schrauben auf, wenn Sie
die Fernbedienung an der Montagefläche befestigen.
Schmiermittel können das Gehäuse der Fernbedienung
beschädigen.
Vor der Montage der Fernbedienung müssen Sie entsprechend
den Hinweisen zur Montage einen Montageort auswählen.
1
Schneiden Sie die Schablone zu, und bringen Sie sie an der
Montagefläche an.
2
Bohren Sie ein Loch in der Ecke der gestrichelten Linie auf
der Schablone, und schneiden Sie mit einer Stichsäge
entlang der Innenseite der durchgängigen Linie auf der
Schablone.
HINWEIS: Wenn Sie das als Zubehör verfügbare
Distanzstück verwenden und ein kleineres Loch in der
Montagefläche vorziehen, bringen Sie das auf der Schablone
dargestellte Loch mit einer 44-mm-Lochsäge (1
3
Vergewissern Sie sich, dass die Montagelöcher an der
Fernbedienung auf die Vorbohrungen der Schablone
ausgerichtet sind.
4
Bringen Sie mit einem für die Montagefläche und den
Schraubentyp geeigneten Bohrer die Vorbohrungen an.
5
Entfernen Sie die Schablone von der Montagefläche.
6
Führen Sie einen der folgenden Schritte aus:
• Wenn Sie die Fernbedienung an einem trockenen
Standort installieren, bringen Sie die mitgelieferte
Einbaudichtung an der Rückseite der Fernbedienung
an.
• Wenn Sie die Fernbedienung an einem Standort
montieren, der Wasser ausgesetzt ist, tragen Sie um den
Ausschnitt seewassertaugliches Dichtungsmittel auf der
Montagefläche auf.
Installieren Sie die mitgelieferte Einbaudichtung nicht,
wenn Sie Dichtungsmittel auf die Montagefläche
aufgetragen haben. Bei gleichzeitiger Verwendung von
Dichtungsmittel und Einbaudichtung wird die
Wasserbeständigkeit reduziert.
7
Wenn Sie das als Zubehör verfügbare Distanzstück
verwenden, bringen Sie die Dichtung oder das
Dichtungsmittel auf der Rückseite des Distanzstücks an.
8
Wenn Sie nach der Installation keinen Zugang zur Rückseite
der Fernbedienung haben, verbinden Sie das Netzwerk-/
GUID-0E8EFC1A-5B75-4554-B74B-B79F5E3CC812 v2
HINWEIS
3
/
4
HINWEIS
Zoll) an.
