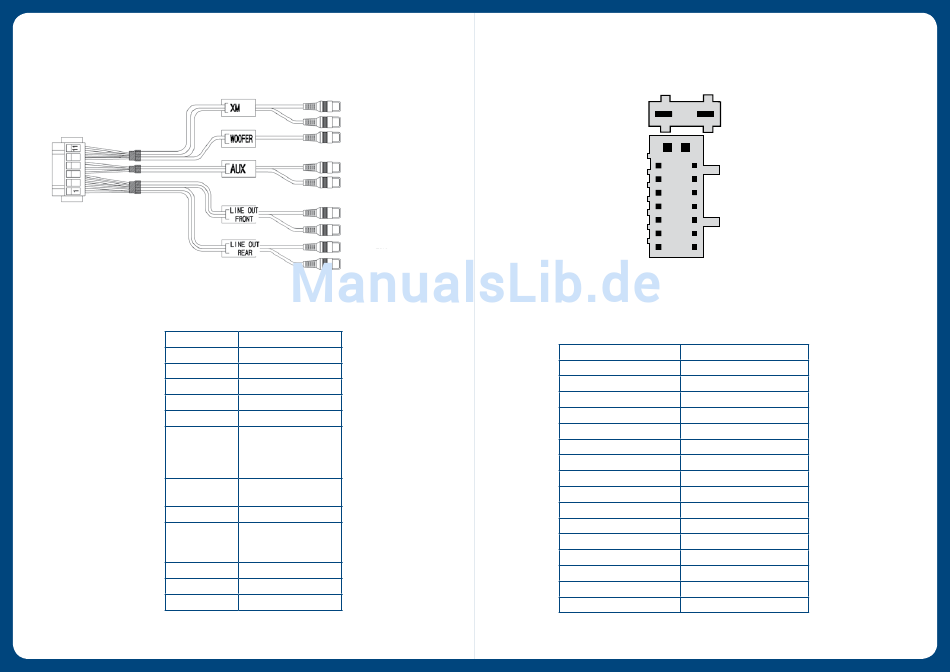

Aux-Kabelbaumplan
Aux-Anschlussplan
Anschlusszahl
1
4
5
6
7
8
9
10
11
1
18
18
Rot – rechts
Weiß – links
Blau
Rot – rechts
Weiß – links
Weiß – links
Rot – rechts
Weiß – links
Rot – rechts
Signal
Ausgang R.R
Ausgang L.R
Ausgang R.F
Ausgang L.F
Aux links
Masse R.R
L.R
R.F
L.F
Masse Aux links
Masse Aux rechts
Aux rechtst
Masse Woofer
XM rechts
XM links
Woofer Ausgang
XM rechts
XM links
Netzkabelanschlussplan
MASSE (-ve)
ZÜNDUNG (geschaltet)
TELE. STUMM
N.C
LAUTSPRECHER HR+
LAUTSPRECHER VR+
LAUTSPRECHER VL+
LAUTSPRECHER H+
Netzkabelanschlusstabelle
Description
Beschreibung
REMOTE-KABEL
BELEUCHTUNG
MOTORANTENNE
LAUTSPRECHER HR--
LAUTSPRECHER VR--
LAUTSPRECHER VL-
LAUTSPRECHER HL-
MASSE (-ve)
ZÜNDUNG (geschaltet)
TELE. STUMM
LAUTSPRECHER N.C
LAUTSPRECHER HR
LAUTSPRECHER VR+
LAUTSPRECHER VL+
LAUTSPRECHER H+
SICHERUNG 1
BATTERIE (+ve)
REMOTE-KABEL
BELEUCHTUNG
MOTORANTENNE
LAUTSPRECHER HR-
LAUTSPRECHER VR-
LAUTSPRECHER VL-
LAUTSPRECHER HL-
Farbe
GELB
BLAU/WEISS
ORANGE
BLAU
LILA/SCHWARZ
GRAU/SCHWARZ
WEISS/SCHWARZ
GRÜN/SCHWARZ
SCHWARZ
ROT
BRAUN
-
LILA
GRAU
WEISS
GRÜN
