Paso 2: Instalación de la tarjeta SuperTrak
EX16350
La tarjeta SuperTrak EX16350 se ajusta a cualquier ranura vacía PCI-Express
X8 o X16 de 3,3 voltios.
1. Retire la cubierta del sistema.
2. Retire la tapa interna de una ranura PCI-Express X8 o X16 vacía en la placa
base.

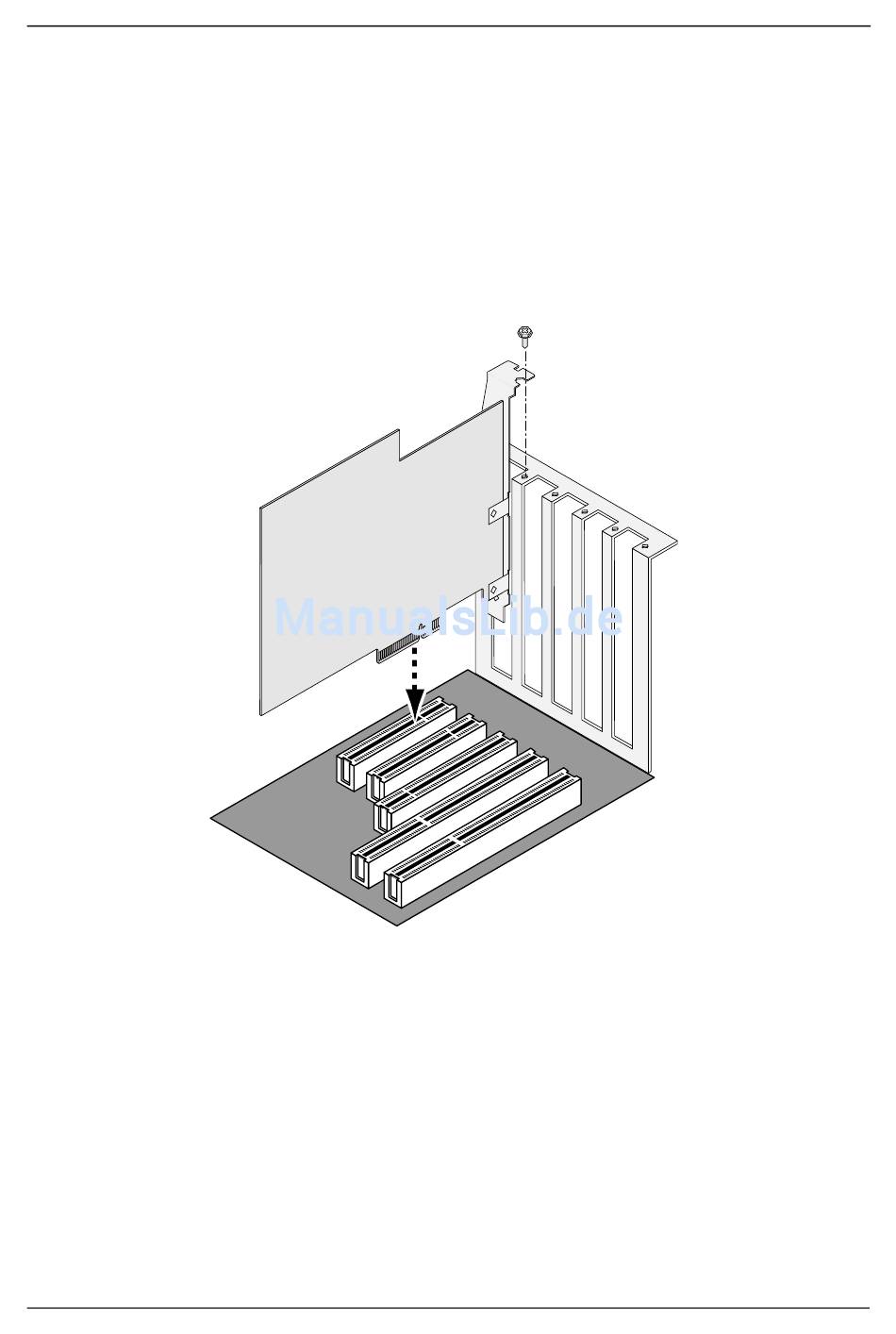

3. Instale la tarjeta SuperTrak en la ranura abierta (ver ilustración).
4. Fije la pieza de montaje de la tarjeta SuperTrak en la estructura del sistema
(ver ilustración).
5. Conecte el cable LED de 2 ó 4 patillas de su sistema al conector LED de la
tarjeta SuperTrak (ver página 59).
Paso 2: Instalación de la tarjeta SuperTrak EX16350
57
