Guida introduttiva di SuperTrak EX16300, EX16350
Punto 2: Installare la scheda SuperTrak
EX16350
La scheda SuperTrak EX16350 si adatta a tutti gli eventuali slot PCI Express X8
o X16 a 3,3 volt disponibili.
1. Rimuovere il coperchio del sistema.
2. Rimuovere il coperchio interno dello slot di uno slot PCI Express X8 o X16
disponibile sulla scheda madre.

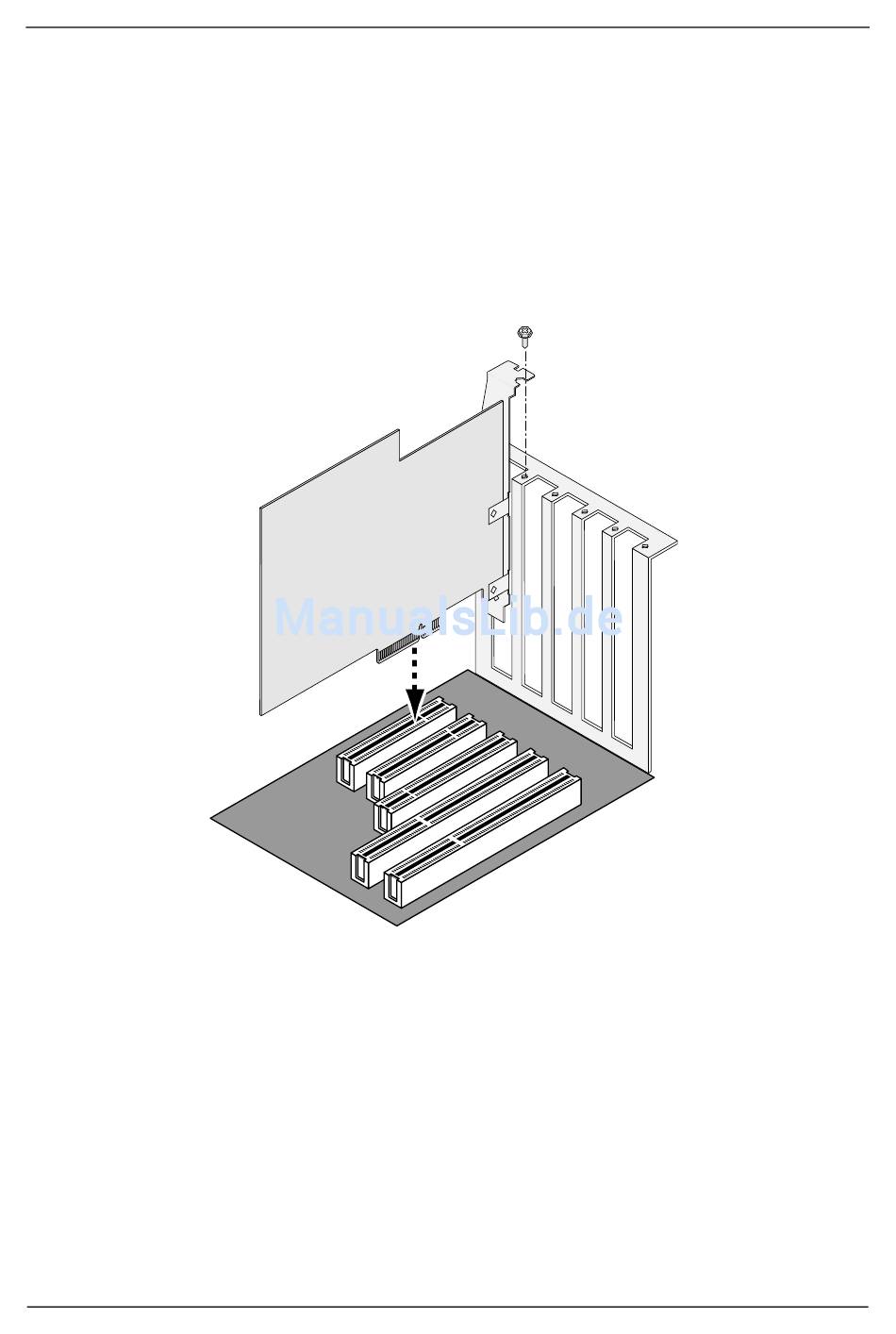

3. Installare la scheda SuperTrak nello slot aperto (in alto).
4. Fissare la staffa della scheda SuperTrak all'involucro del sistema (in alto).
5. Collegare il cavo del LED a 2 o 4 piedini dell'involucro del sistema al
connettore del LED sulla scheda SuperTrak (vedere pagina 46).
44
