2. Installation durch die Fachkraft
2.3. elektrische Anschlüsse
Nehmen Sie den mitgelieferten Klemmblock und schließen diesen gemäß der nachstehenden Punkte an:

2.3.1. Netzversorgung 12V= DC

Wir empfehlen eine 12V= DC Transformator mit 1,5 A (1.500 mA). Für die
Netzzuleitung können Sie eine Handelsübliche „Klingelleitung" z.B. YR 2x0,8
mm² verwenden. Klemmen Sie den Pluspol (+) der Zuleitung an Pol ❶ und
den Minuspol (-) an Pol ❷ der Klemmleiste (Abb. 2e).
Für die Programmierung am Schreibtisch könne sie das mitgelieferte Stecker-
Netzgerät ④ verwenden. Benutzen Sie dazu das Adapterkabel mit
Buchsenkupplung ⑤ (Abb. 1a/ 1b).
2.3.2. Türöffner-Relais
Die verfügt über 2 Relais mit Wechselkontakt die gleichzeitig
MultiTOP
angesprochen werden. Den Betriebsmodus (siehe
sowie Öffnungs-/ Schließzeit (siehe
programmiert werden.
Relais 1 ist für einen elektrischen Türöffner. Wenn Sie diesen mit der
Stromversorgung Ihrer Anlage versorgen möchten schließen Sie diesen auf
den Klemmen ❽ (+) und ❷ (-) an. Dabei müssen Sie eine Drahtbrücke
zwischen den Klemmen ❶ (+) und ❼ (+) legen (Abb. 2f) um den Türöffner
mit Spannung zu versorgen. Verwenden Sie dafür einen Türöffner für 12V=
DC und maximal 450 mA (siehe Zubehör)
Verwenden Sie einen bestehenden Türöffner der mehr Strom benötigt oder
mit einer anderen Spannung betrieben wird, müssen Sie den Türöffner auf
die Klemmen ❽ (+) und den Minuspol (-) mit den Minuspol (-) des Türöffner-
Netzgerätes verbinden (Abb. 2g). Den Pluspol (+) des Türöffner-Netzgerätes
schließen Sie bitte auf die Klemme ❼ (+). Das Relais ist für 3A 30V= DC/ 3A
250V~ AC ausgelegt.
2.3.3. Backup-Relais
Das Backup-Relais (Relais 2) kann zum steuern eines zusätzlichen
Verbrauchers genutzt werden z.B. Video-Überwachung, zweiter Türöffner,
Schranken- und Toranlagen, Aufzugruf, Blink-/ Blitzlicht oder Sirene.
Bei Stromversorgung von der Anlage schließen Sie den Verbraucher (max.
12V= DC/ 450 mA) auf den Klemmen ❻ (+) und ❷ (-) an. Dazu benötigen
Sie eine Drahtbrücke zwischen den Klemmen ❶ (+) und ❺ (-) (Abb. 2f).
Achten Sie dabei, dass das verwendetet Gerät nicht mehr als 450 mA
Stromaufnahme besitzt.
Wird das Backup-Relais über eine Fremdspannung betrieben, schließen Sie
den Verbraucher auf den Klemmen ❻ (+) und direkt auf den Minuspol (-)
des verwendeten Netzgerätes. Den Pluspol (+) des Netzgerätes legen Sie auf
die Klemme ❺ (+) (Abb. 2g). Das Relais ist für 3A 30V= DC/ 3A 250V~ AC
ausgelegt.
Den Betriebsmodus der Relais-Kontakte (siehe
die Öffnungs-/ Schließzeit
einstellen.
NeoIntercom
www.
Kapitel 5 Punkt
Kapitel 5 Punkt 5.1.10.) können getrennt
Kapitel 5 Punkt
(siehe Kapitel 5 Punkt
.com
5.1.9.)
5.1.9.) sowie
5.1.10.) können sie
7

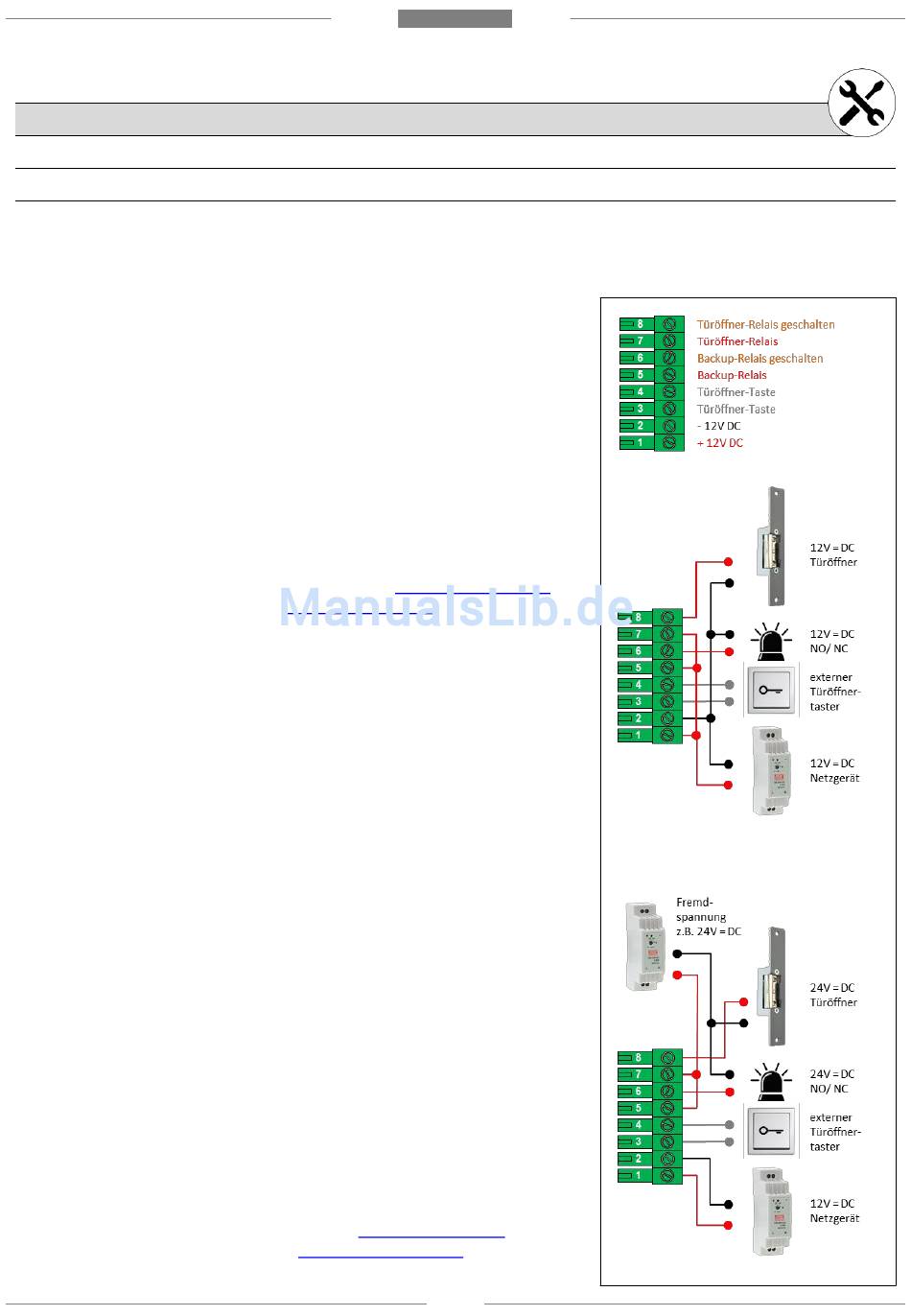

Abb. 2e
Abb. 2f
Abb. 2g
