2. Installation für die Fachkraft
2.3. elektrische Anschlüsse

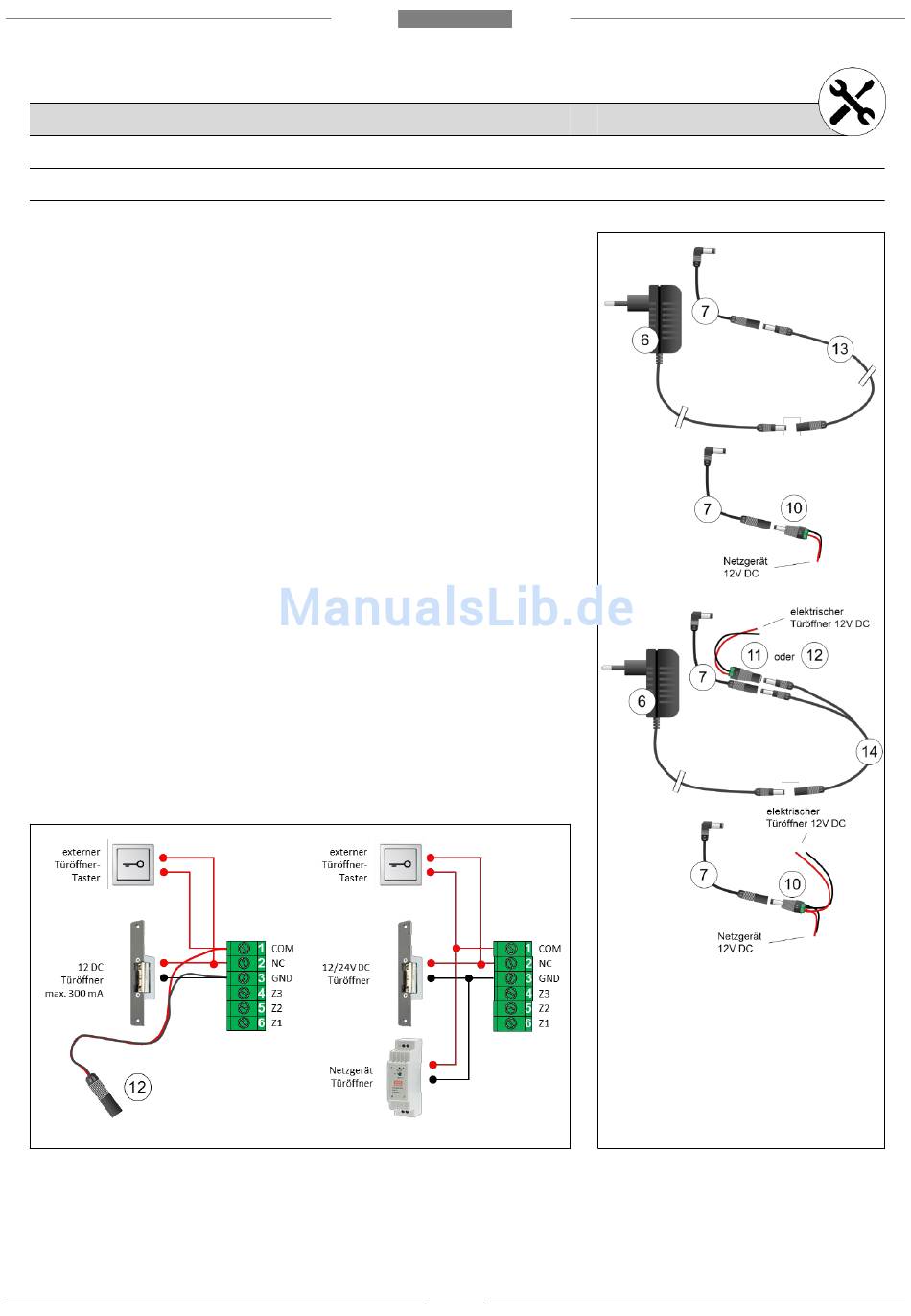

2.3.1. Netzversorgung 12V DC

Stecken Sie den 12V DC Buchsenstecker des mitgelieferten Netzgerät in die
„Power In" Buchse. Verwenden Sie dabei das mitgelieferte Adapterkabel
mit Winkelstecker (Abb. 2e).
Für eine fixe Installation empfehlen wir ein Reiheneinbau-Netzgerät (REG)
mit mindestens 1 A (1.000 mA) und fixe Verkabelung mit einer
Handelsübliche „Klingelleitung" z.B. YR 2 x 0,8 mm². Dafür benötigen Sie
den Buchsenstecker-Adapter AS12SK mit Schraubenklemmen (Abb. 2f).
2.3.2. Türöffner-Relais
Verwenden Sie einen elektrischen Türöffner, wird dieser an Klemme ❷
und Klemme ❸ (Masse/ GND) angeschlossen (Abb 2i). Das Relais ist für
20A 14V DC, 10A 125V AC bzw.
mitgelieferte Stecker-Netzgerät kann ein Türöffner mit max. 12V DC
300mA versorgt werden. Verwenden Sie dazu das Y-Adapterkabel YK12
und den Adapter mit Schraubklemmen AK12SK oder das Adapterkabel
AKK12FE (Abb. 2g). Benötigt Ihre Türöffner mehr Strom, verwenden sie ein
entsprechendes stärkeres Netzgerät. Bei einer vorhandenen Verkabelung
verwenden Sie bitte den Adapterstecker AS12SK hier können Sie auch die
Türöffner-Versorgungsleitung anschließen (Abb. 2h).
Bei einem externen Netzgerät klemmen Sie den Plus-Pol der Sekundärseite
an die Klemme ❶ und den Minus-Pol der Sekundärseite verbinden Sie
direkt mit dem Türöffner. Der Türöffner wird dann noch an die Klemme ❷
angeschlossen (Abb. 2b)
Abb. 2i
2.3.3. externe Türöffner-Taste
Wir empfehlen einen externen Türöffner-Taster (Schließer) zu Installieren. Dazu schalten Sie den Taster zwischen den
Klemmen ❸ und ❹ (Abb. 2a und 2b). Natürlich können Sie auch ein zusätzliches Zutrittssystem wie Code-Tastatur,
Fingerprint, RFID Lesegerät usw. einbinden.
NeoIntercom
www.
5A 250V AC ausgelegt.
Abb. 2j
7
.com
Abb. 2e
Mit den
Abb. 2f
Abb. 2g
Abb. 2h
⑦ Winkeladapter LK12
⑭ Y-Adapter YK12
⑬ Verlängerungskabel VK12....
⑥ Stecker-Netzgerät NGST12V...
⑩ Buchsenstecker mit Schraubklemmen
AS12SK
⑪ Buchsenkupplung mit Schraubklemmen
AK12SK
⑫ Anschlußkabel mit freien Enden AKK12FE
