- Seite 1 NeoIntercom www. .com NeoIntercom Die Mobilfunk Türsprechanlage Installations- und Benutzerhandbuch...
- Seite 2 Vorwort Wir gratulieren und danken zum Kauf dieses Produktes! (künftig genannt) ist eine volldigitale Audio- NeoIntercom CLASSIC CLASSIC Professional CLASSIC Pro Türsprechanlage mit Zutrittssystem das auf dem weltweit standardisiertem GSM-Netz (Global System for Mobil Communication) bzw. dem UMTS-Netz (Universal Mobile Telecommunications System) basiert.
-
Seite 3: Inhaltsverzeichnis
5.4. gespeicherte Telefonnummern auslesen 5.5. SMS Benachrichtigungstext hinterlegen 5.6. Arzt/ Party-Schaltung 5.7. externes Signalgerät aktivieren/ deaktivieren 5.8. externes Signalgerät konfigurieren 5.9. SMS Info bei Netzausfall/ -wiederkehr (nur CLASSIC Pro) 5.10. IMEI-Code Abfrage Kapitel 6. Fehlerbehebung 6.1. Wiederherstellung des Auslieferungszustandes (Reset) 6.2. -
Seite 4: Kapitel 1. Packungsinhalt

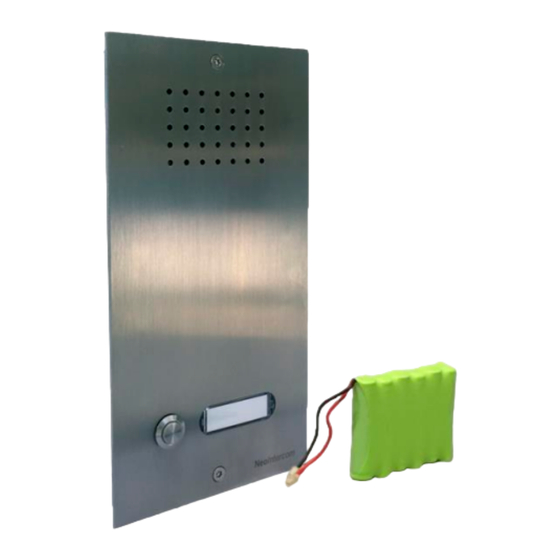

NeoIntercom www. .com 1. Packungsinhalt NeoIntercom CLASSIC/ CLASSIC Pro ① oder NeoIntercom CLASSIC Mobilfunk Türstation CLASSIC Pro mit Zutrittssystem ② Akku-Pack ③ Diebstahlhemmende Sicherheitsschrauben (2x) ③ Imbusschlüssel für Sicherheitsschrauben ④ Öffnungstool für das Namenschild (2x) ⑤ Namensschildeinlage ⑥ Stecker-Netzgerät 230V AC/ 12V DC ⑦... -
Seite 5: Übersicht
Türseitenteilen, Standsäulen, Briefkastenanlagen, Schaltschränken (Abb. 2b). Die Durchbruchmaße und Bohrabstände finden Sie unten in der Tabelle. Schließen Sie die Anlage nach Kapitel 2 Punkt 2.3. Ausschnittmaß Bohrmaßabstand (b x h) 110 x 212 mm 224 mm (M4) Abb. 2b CLASSIC... -
Seite 6: Unterputz Montage (Up)
Die Maße für das Unterputz-Gehäuse (uP) siehe Tabelle. Maße (b x h x t) 115 x 233 x 45 mm CLASSIC Abb. 2c Achtung! Vermeiden Sie Wärmebrücken in Vollwärmeschutz-Fassaden! Diese verursachen oft Tauwasserschäden und Oxidation und führen zum Ausfall der Anlage. Der Fachhandel bietet hier geeignete Lösungen (z.B. von Fa. Kaiser). -
Seite 7: Elektrische Anschlüsse
NeoIntercom www. .com 2. Installation für die Fachkraft 2.3. elektrische Anschlüsse 2.3.1. Netzversorgung 12V DC Stecken Sie den 12V DC Buchsenstecker des mitgelieferten Netzgerät in die „Power In“ Buchse. Verwenden Sie dabei das mitgelieferte Adapterkabel mit Winkelstecker (Abb. 2e). Für eine fixe Installation empfehlen wir ein Reiheneinbau-Netzgerät (REG) mit mindestens 1 A (1.000 mA) und fixe Verkabelung mit einer... -
Seite 8: Externes Signalgerät
Abb. 2g 2.4. Mobilfunk-Modul (2G/ 3G) Ihre NeoIntercom CLASSIC verfügt über ein Mobilfunkmodul der 2. (2G/ GSM) bzw. 3. Generation (3G/ UMTS) und ist frei für SIM-Karten aller Netzbetreiber. Das Quadband-Modul (4B) unterstützt alle vier Hauptfrequenzen 850, 900, 1.800 und 1.900 MHz und ist somit weltweit einsetzbar! ... -
Seite 9: Led Namensschild
NeoIntercom www. .com 2. Installation für die Fachkraft 2.5 Akku-Pack (CLASSIC Professional) Haben Sie sich für eine entschieden, verfügt NeoIntercom CLASSIC Pro die Anlage über eine unterbrechungsfreie Stromversorgung, welche mit einem NI-MH Akku gepuffert ist. Der Akku wird ständig in Ladeerhaltung betrieben um bei Stromausfall die Versorgung sicherzustellen. -
Seite 10: Kapitel 3. Inbetriebnahme
Achten Sie darauf, dass das mitgelieferte Stecker-Netzgerät nicht für den Außenbereich geeignet ist. Wählen Sie für den Anschluss eine Steckdose im geschützten Bereich. Für die Verbindung zwischen Stecker-Netzgerät und ihrer NeoIntercom CLASSIC verwenden Sie bitte die im Zubehör angebotenen Verlängerungsleitungen 12V DC. 3.1. Anlage hochfahren System on Die Anlage wählt sich in das internationale GSM/ UMTS Mobilfunknetz. -
Seite 11: Kapitel 4. Betrieb
NeoIntercom www. .com 4. Betrieb Ein Besucher betätigt die Ruf- bzw. Klingeltaste und sofort wird ein Anruf zu den unter Kapitel 5 Punkt 5.2. gespeicherten Telefonnummern aufgebaut (Abb. 4a). Zuerst wird die Telefonnummer des ersten Speicherplatzes angewählt. Nimmt der Teilnehmer den Anruf nicht entgegen, wird automatisch die Telefonnummer vom zweiten Speicherplatz angerufen und so weiter. -
Seite 12: Fernbedienen
Die Anlage antwortet akustisch im internationalen Sprachgebrauch System Disarmed „System On“/ „System disarmed“ und sendet Ihnen ein Bestätigungs-SMS. Achtung! Ist Ihre NeoIntercom CLASSIC deaktiviert, wird beim betätigen der Ruf-/ Klingeltaste keine Telefonnummer gewählt – Die Anlage ist deaktiviert! 4.1.1.2. Türöffner Ein/ Aus Um den Türöffner mit einer SMS zu aktivieren/ deaktivieren senden sie folgende Befehle:... -
Seite 13: Fernbedienen Per Anruf Der Türstation
4.1.2. Fernbedienen per Anruf der Türstation Rufen Sie Ihre Türsprechanlage NeoIntercom CLASSIC/ CLASSIC Pro an (Abb. 4d). Natürlich können Sie die Telefonnummer in Ihrem Adressbuch speichern. Eine Stimme fordert Sie zum eingeben Ihres Passwortes auf: „Please enter the password“. Geben Sie mit Hilfe der Tastatur auf Ihrem Mobil-/ Festnetztelefon den Fernbediencode (Werksseitig 1234) ein (Abb. -
Seite 14: Kapitel 5. Programmierung
NeoIntercom www. .com 5. Programmierung 5.1. Codes ändern Die Anlage ist mit 2 Codes (4-stelliger Zahlencode) gegen unbefugten Zugriff geschützt. Ein Code für die Fernbedienung mit Ihrem Telefon (Werksmäßig 1234) und der zweite Code (Werksmäßig 8888) wird für die Programmierung benötigt. -
Seite 15: Telefonnummern Löschen
NeoIntercom www. .com 5. Programmierung 5.3. Telefonnummern löschen Um eine gespeicherte Telefonnummer zu löschen senden Sie folgende SMS: [Programmier-Code] 5 [Speicherplatz] # Eingabe ohne Klammern und Leerzeichen. Speicherplatz 1-9 888853# Beispiel Sie wollen die Telefonnummer vom 3. Speicherplatz löschen. -
Seite 16: Externes Signalgerät Aktivieren/ Deaktivieren
5.9. SMS Info bei Netzausfall/ -wiederkehr (nur Modell CLASSIC Pro) Sie bekommen eine SMS bei Netzausfall und –wiederkehr. Dies gilt nur für die CLASSIC Professional Type mit Akku-Pack! Die Information „Power charger on/ off“ geht an alle gespeicherten SMS Nummern (Speicherplatz 7-9). -
Seite 17: Widerherstellung Des Auslieferungszustandes
Sie dadurch die Stromversorgung vom Akku-Pack. Drücken sie die Taste „Reset“ unterhalb vom Akku-Schalter und bleiben Sie drauf (Abb. 6b). Verbinden Sie gleichzeitig die NeoIntercom CLASSIC/ CLASSIC Pro Türstation wieder mit der Stromversorgung. Nach ca. 3 Sekunden lassen Sie die „Reset“-Taste wieder los. -
Seite 18: Fehlerbehebung
NeoIntercom www. .com 6. Fehlerbehebung 6.3. Fehlerbehebung Ist die Anlage am Netz angeschlossen? 4 siehe Kapitel 2.3.1. 4 überprüfen oder wenden Sie sich an eine Fachkraft Liefert das Netzgerät genügend Spannung? 4 siehe Kapitel 2.3.1. 4 überprüfen (12V DC mind. 1A) oder wenden Sie sich an eine Fachkraft 4 Tauschen Sie gegebenenfalls das Netzgerät... -
Seite 19: Kapitel 7. Technische Daten
Kapitel 4. Punkt 4.1.2. Sie haben alle Punkte überprüft und dennoch funktioniert die Anlage nicht richtig? 4 wenden Sie sich an Ihren Händler/ Verkäufer und halten Sie die Originalrechnung bereit oder direkt an www.neointercom.com/ 7. Technische Daten 7.1. Technische Daten Nennspannung: 12V DC über Buchsenstecker 5,5 mm * 2,5 mm... -
Seite 20: Abmessungen Classic Und Classic Pro
NeoIntercom www. .com 7. Technische Daten 7.1. Abmessungen CLASSIC und CLASSIC Pro Aufputz (aP) CLASSIC Einbau (Eb) Unterputz (uP) Aufputz (aP) CLASSIC Einbau (Eb) Unterputz (uP) mit Wetterschutzdach mit Wetterschutzdach mit Wetterschutzdach Wetterschutzdach... -
Seite 21: Kapitel 8. Anhang
NeoIntercom www. .com 8. Anhang 8.1. gespeicherte Telefonnummern und Zugangscodes 8.1.1. Codes werksseitig Mein Code Fernbedien-Code 1234 Programmier-Code 8888 8.1.2. SMS Nachrichtentext Pos. benutzerdefinierter Text 8.1.3. gespeicherte Telefonnummern Pos. Tel. Nr. Inhaber/ Empfänger Telefon Telefon Telefon Telefon Telefon Telefon... -
Seite 22: Zubehör/ Ersatzteile
NeoIntercom www. .com 8.2. Zubehör/ Ersatzteile Art.Nr. Art.Nr. Unterputz-Gehäuse (uP) Aluminium Wetterschutzdach für Unterputz- Gehäuse (uP) Aluminium WSD5 GUP5 für 2 Anlagen nebeneinander WSD5X2 Aufputz-Gehäuse (aP) Aluminium Aufputz-Gehäuse (aP) mit Wetterschutzdach Aluminium GAP5 GAP5WSD Dekorrahmen Aluminiumprofil Ausgleichsplatte Aluminium APA5 45° Aufputz-Gehäuse (aP) Aluminium Standsäule Edelstahl (h x b x t) - Seite 23 NeoIntercom www. .com 8.2. Zubehör/ Ersatzteile Art.Nr. Art.Nr. Stecker-Netzgerät 230V AC/ 12V DC Verlängerungsleitung 12V DC EU 1.000 mA NGST1210EU 3 m VK12030 EU 1.500 mA NGST1215EU 5 m VK12050 UK 1.000 mA NGST1210GB 10 m VK12100 L-Kabel 12V DC, 2-pol., 12cm Y-Kabel 12V DC, 2-pol., 25cm...
