Verwandte Anleitungen für NeoIntercom MultiTOP Pro
Inhaltszusammenfassung für NeoIntercom MultiTOP Pro

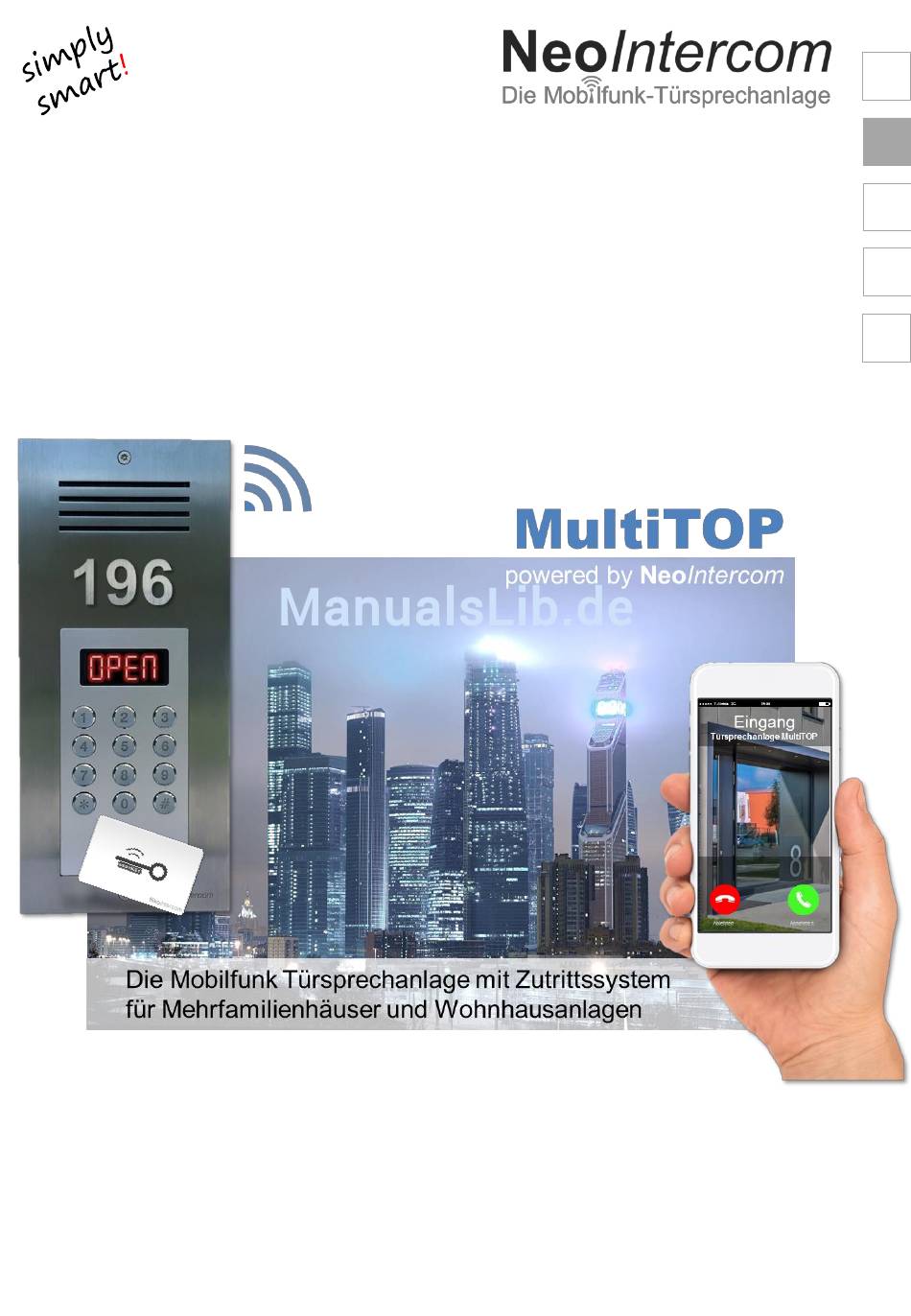

- Seite 1 NeoIntercom www. .com Installations- und Benutzerhandbuch für Hauseigner, Hausverwaltung und Administratoren V1.5...
- Seite 2 Dieses Installations- und Benutzerhandbuch ist für die (künftig nur NeoIntercom MultiTOP MultiTOP Professional genannt) Modelle mit 2G oder 3G Mobilfunk-Modul, smartCODE-Tastatur mit Direktwahlmodul und mit/ MultiTOP Pro ohne smartKEY-Kartenleser für 4/ 8/ 16/ 32/ 64/ 128 und 192 Top´s: Art.Nr. Art.Nr. Farbe Farbe Ausführung/...
-
Seite 3: Inhaltsverzeichnis
NeoIntercom www. .com Inhaltsverzeichnis Seite 1. Übersicht 1.1. Packungsinhalt …………………………………………………………………………………….. 1.2. Gerätebeschreibung ……………………………………………………………………………. 1.3. Verwaltungssystem ……………………………………………………………………………… 2. Installation 2.1. Türsprechanlage installieren ……………………………………………………………….. 2.2.1. Einbau (Eb) ………………………………………………………………………………….. 2.2.2. Unterputzgehäuse (uP) montieren ……………………………………………… 2.2.3. Aufputzgehäuse (aP) montieren ………………………………………………….. 2.3. elektrische Anschlüsse …………………………………………………………………………. -
Seite 4: Übersicht 1.1. Packungsinhalt
NeoIntercom www. .com 1. Übersicht 1.1. Packungsinhalt ① NeoIntercom MultiTOP oder MultiTOP Pro Türsprechanlage, Bedienfeld mit smartCODE-Tastatur, LCD-Display und smartKEY-Lesegerät ② Diebstahlhemmende Sicherheitsschrauben (2x) mit Inbusschlüssel ③ Adapterkabel 12V= DC ④ Anschluss-Steckklemme 8-pol. ⑤ Stecker-Netzgerät 230V~ AC/ 12V= DC oder REG Netzgerät 110 –... -
Seite 5: Gerätebeschreibung
NeoIntercom www. .com 1. Übersicht 1.2. Gerätebeschreibung diebstahlhemmende Sicherheitsschrauben spritzwassergeschützter Lautsprecher mit Kunststoffmembrane massives Edelstahl Mikrofon 2 mm Leerplatz für z.B. Hausnummer, 2G oder 3G Mobilfunkmodul Postschloss etc. (nur MultiTOP Pro) SIM-Lock frei gut lesbares, 4-stelliges LCD Display 2 Hochleistungsrelais als Schließer (NO)/ Öffner (NC) einstellbar... -
Seite 6: Installation 2.1. Türsprechanlage Installieren
115 x 233 x 45 mm MultiTOP 2.1.2. Unterputz Montage (uP) MultiTOP Pro 115 x 280 x 45 mm Nehmen Sie das unter Unterputz-Gehäuse (uP) und brechen Sie die für Ihre Gegebenheiten passende Kabeleinführung aus. Führen Sie das Kabel/ Schlauch ins Gehäuse und putzen Sie dieses, an der von Ihnen bestimmten Stelle, bündig ein (Abb. -
Seite 7: Elektrische Anschlüsse
NeoIntercom www. .com 2. Installation durch die Fachkraft 2.3. elektrische Anschlüsse Nehmen Sie den mitgelieferten Klemmblock und schließen diesen gemäß der nachstehenden Punkte an: 2.3.1. Netzversorgung 12V= DC Wir empfehlen eine 12V= DC Transformator mit 1,5 A (1.500 mA). Für die Netzzuleitung können Sie eine Handelsübliche „Klingelleitung“... -
Seite 8: Externe Türöffner-Taste
2.4.2. SIM Karte Sie SIM-Karte ist nicht Bestandteil der Lieferung! Türstation unterstützt 1,8/ 3V Mini SIM-Karten. NeoIntercom MultiTOP Verwenden Sie nur SIM-Karten ohne PIN-Code. Bitte überprüfen Sie diese zuvor z.B. mittels eines Mobilfunktelefon und deaktivieren Sie den PIN-Code, Mobilbox (Sprachbox) und eine eventuell eingestellte Rufweiterleitung! Je nach Anzahl der Top-/ Wohnungsinhaber empfehlen wir einen Vertrag mit einem Mobilfunkbetreiber. -
Seite 9: Inbetriebnahme
3.2. Mindestkonfiguration Für einen Betrieb ist folgende Mindestkonfiguration notwendig: a.) Speichern der Administrator Telefon Nr. ► Kapitel 5 Punkt 5.1.3. b.) Speichern der Telefon Nr. der Wohnungseigner ► Kapitel 5 Punkt 5.1.4. Herzlichen Glückwunsch, Ihre Türsprechanlage ist nun betriebsbereit! NeoIntercom MultiTOP... -
Seite 10: Betrieb 4.1. Personalisieren
NeoIntercom www. .com 4. Betrieb Ein Besucher wählt mit Hilfe der Tastatur an Ihrer eine TOP/ MultiTOP Wohnungsnummer (4-stellig) und drückt die #-Taste (Direktwahlverfahren). Sofort wird ein Anruf zu den unter Kapitel 5 Punkt 5.1.4. und Punkt 5.2.2. gespeicherten Telefonnummern aufgebaut (Abb. 4a). -
Seite 11: Mit Hilfe Der Smartcode-Tastatur
4.2.5. Zugang über das elektronische Postschloss „BEGEH“ Für die bieten wir optional den Einbau des BEGEH SECURITY MultiTOP Pro Schlosses für Österreich (AT) an. Das elektronische Postschloss BEGEH ist sicher und gewährt nur den Einsatzkräften, Rettung, Polizei, Feuerwehr, Energieversorger, Müllentsorger, Sozialdienste und Postzusteller, Bauarbeiter Zutritt, die der Hauseigner/ Administrator festgelegt hat. -
Seite 12: Namensverzeichnis
4.3.2. Namensverzeichnis LEGEND Passend zu der Serie MultiTOP MultiTOP Pro bieten wir optional ein Namensverzeichnis/ Legende an (siehe Zubehör). Auf Wunsch auch hinterleuchtet. Für die Unterputz-Montage das passende Gehäuse und den Verbindungsstutzen GVUP verwenden. Wenn nötig kann das 2-reihige Wetterschutzdach verwendet werden. -
Seite 13: Programmierung 5.1. Administrator (Hauseigner) Einstellungen
NeoIntercom www. .com 5. Programmierung 5.1. Administrator (Hauseigner) Einstellungen 5.1.1. Administrator-Modus: Um von den Standby-Modus [ ---- ] in den Administrator-Modus [ SET ] zu wechseln gehen Sie wie folgt vor: mit der smartCODE-Tastatur direkt auf der Türstation: - - - - Drücken Sie die Taste #... -
Seite 14: Wohnungseigner-Telefon Nr. Speichern
NeoIntercom www. .com 5. Programmierung 5.1.4. Wohnungseigner-Telefon Nr. speichern Als Hauseigner und Administrator können Sie nun ihre Wohnungseigner hinterlegen. Bitte deaktivieren Sie bei den zu speichernden Telefonnummern vorher die Mobilbox (Sprachbox), anderenfalls wird bei Nichtannahme eines Anrufs auf Ihre Mobilbox geleitet. Die Anlage wertet dies als Anrufannahme und der Ringruf zur nächsten Telefonnummer wird unterbrochen. -
Seite 15: Wohnungseigner-Telefon Nr. Löschen
NeoIntercom www. .com 5. Programmierung 5.1.5. Wohnungseigner-Telefon Nr. löschen Löscht alle Informationen der Wohnungseigner, die von ihm autorisierte Familienmitglieder, Zugangscode und smartKEY- Schlüsselkarte/ -Transponder von Ihrer MultiTOP. mit der smartCODE-Tastatur direkt auf der Türstation: Gehen Sie in den Administrator-Modus (siehe Kapitel 5 Punkt 5.1.1.). -
Seite 16: Smartkey-Schlüsselkarten/ -Transponder Einlesen
NeoIntercom www. .com 5. Programmierung 5.1.6. smartKEY-Schlüsselkarten/ -Transponder einlesen (nur Modelle mit smartKEY-Lesegerät) Es können bis zu 10 smartKEY-Schlüsselkarten/ -Transponder pro TOP/ Wohnung zugeordnet werden. Um dies zu autorisieren gehen Sie wie folgt vor: mit der smartCODE-Tastatur direkt auf der Türstation:... -
Seite 17: Benachrichtigungsmodus
NeoIntercom www. .com 5. Programmierung 5.1.8. Benachrichtigungsmodus Sie haben 2 Möglichkeiten informiert zu werden wenn jemand klingelt: A. Klingelt ein Besucher, ruft Ihre Anlage alle gespeicherten Telefonnummern dieses Top-/ Wohnungsnummer an und läutet 1 mal. Der Türöffner kann dann mit einen Rückruf aktiviert werden. Dabei fallen weder beim klingeln noch beim aktivieren des Türöffners Gesprächsgebühren an! Dieser Modus ist vergleichbar mit einer Türklingel... -
Seite 18: Türöffner- Und Backup-Relais Betriebsmodus
NeoIntercom www. .com 5. Programmierung 5.1.11. Türöffner- und Backup-Relais Betriebsmodus Hier können Sie den Betriebsmodus der Relaiskontakte definieren. Werksseitig sind beide Relais im Betriebsmodus NO (Schließer). Dies ermöglicht die Türöffnung während der Stromversorgung des Türöffners. Benötigen Sie eine Türöffnung solange der Türöffner ohne Stromversorgung bleibt müssen sie den Betriebsmodus als NC (Öffner) definieren. -
Seite 19: Gerätestatus
NeoIntercom www. .com 5. Programmierung 5.1.13. Gerätestatus Ihre sendet eine SMS an die unter Kapitel 5 Punkt 5.1.3. gespeicherte Administrator-Telefon Nr. mit den IMEI- MultiTOP Code und der Mobilfunk-Signalstärke der in der Anlage eingelegte SIM-Karte. mit der smartCODE-Tastatur direkt auf der Türstation: 7 # ... - Seite 20 NeoIntercom www. .com...
-
Seite 21: Wohnungseigner Einstellungen
NeoIntercom www. .com 5. Programmierung 5.2. Wohnungseigner Einstellungen 5.2.1. Wohnungseigner Zugangscode speichern Beispiel: Sie als Wohnungseigner können den Zugangscode festlegen oder ändern. Senden Sie folgende SMS an die MultiTOP Türstation Sie als Top-/ Wohnungseigner 101 möchten den Zugangscode 004400 festlegen ... -
Seite 22: Fehlerbehebung 6.1. Neustart
Mobilfunk-Netz ein. Nach ca. 30 Sekunde ist die Anlage wieder betriebsbereit. Ist das nicht der Fall kontaktieren Sie bitte unseren Kundendienst: https://www.neointercom.com/kontakt/ 6.2. Wiederherstellung des Auslieferungszustandes (Reset) Trennen Sie die Anlage vom Netz. Entfernen Sie die Frontplatte vom Gehäuse. -
Seite 23: Technische Daten
NO (Schließer)/ NC (Öffner) einstellbar ❽ Relais Leistung: 3 A @ 30 V= DC/ 3 A @ 250 V~ AC ❾ Schutzklasse: III (SELV) Betriebs- -20° C bis +50° C temperatur: Gewicht: MultiTOP 650 g/ MultiTOP Pro 700 g je nach Modell... -
Seite 24: Abmessungen
NeoIntercom www. .com 7. Technische Daten 7.2. Abmessungen MultiTOP MultiTOP Einbau (Eb) Unterputz (uP) MultiTOP Einbau (Eb) Unterputz (uP) Aufputz (aP) mit Wetterschutzdach mit Wetterschutzdach mit Wetterschutzdach Wetterschutzdach... - Seite 25 NeoIntercom www. .com 7. Technische Daten 7.2. Abmessungen MultiTOP Pro MultiTOP Pro Einbau (Eb) Unterputz (uP) MultiTOP Pro Einbau (Eb) Unterputz (uP) Aufputz (aP) mit Wetterschutzdach mit Wetterschutzdach mit Wetterschutzdach Wetterschutzdach...
-
Seite 26: Anhang 8.1. Übersicht Sms Programmierung
NeoIntercom www. .com 8. Anhang 8.1. Übersicht SMS Programmierung Funktion SMS Befehl Info # [Administrator-Code] # [neuer Administrator-Code ändern werksseitig 123456 Administrator-Code] Administrator-Telefon Nr. Nur über die smartCODE-Tastatur speichern # [TOP Nr.] # 1 # [Wohnungseigner Telefon Eine Nr. speichern Nr.]... -
Seite 27: Übersicht Smartcode Programmierung
NeoIntercom www. .com 8. Anhang 8.2. Übersicht Programmierung smartCODE Funktion smartCODE-Tastatur Info - - - - Um in den Programmiermodus zu Administrator-Modus gelangen. Code Code = werksseitig 123456 Administrator-Modus verlassen - - - - ... - Seite 28 NeoIntercom www. .com 8. Anhang 8.2. Übersicht Programmierung smartCODE Funktion smartCODE-Tastatur Info Türöffner- und Backup-Relais NO = Schließer (werksseitig) Nur über SMS möglich Betriebsmodus NC = Öffner [Relais 1] = 1 ~ 300 Sekunden (werksseitig 10 Sekunden) Zeit 0 = keine Funktion Türöffner- und Backup-Relais...
-
Seite 29: Gespeicherte Telefonnummern Und Zugangscodes
NeoIntercom www. .com 8. Anhang 8.3. gespeicherte Telefonnummern und Zugangscodes 8.3.1. Telefonnummer der Anlage Telefonnummer Telefonnummer der Anlage 8.3.1 Administrator (Hauseigner) Top Nr. Administrator (Hauseigner) Registrierte Telefon Nr. Passwort 8.3.2. Wohnungseigner/ Mieter Anzahl der Top Nr. Wohnungseigner/ Mieter Registrierte Telefon Nr. -
Seite 30: Zubehör/ Ersatzteile
Putz Anlagen Gehäuse (uP) Aluminium nebeneinander nebeneinander z.B. LEGEND Namens- verzeichnis und MultiTOP Sprechanlage für 2 MultiTOP WSD25 GVUP für 2 MultiTOP Pro WSD26 Aufputz-Gehäuse (aP) Aluminium Aufputz-Gehäuse (aP) mit Wetterschutzdach Aluminium für MultiTOP GAP5MT für MultiTOP GAP5WSD für MultiTOP Pro GAP6MT... - Seite 31 NeoIntercom www. .com 9. Zubehör/ Ersatzteile Art.Nr. Art.Nr. Stecker-Netzgerät 100-240V~ AC/ 12V= Stecker-Netzgerät 100-240V~ AC/ 12V= DC; Europa (EU)/ Typ C (CEE 7/16) DC; Großbritanien (UK)/ Typ G (BS 1363) 12W 1.000 mA NGST1210EU 12W 1.000 mA NGST1210UK 18W 1.500 mA NGST1215EU 18W 1.500 mA NGST1215UK...
- Seite 32 Typenschild www.neointercom.com...
