2. Installation für die Fachkraft
2.1. Türsprechanlage Installieren
Bitte vergewissern Sie sich vorher, ob am Montageort eine einwandfrei Mobilfunk-Verbindung besteht!
Für die Montage der Anlage empfehlen wir eine Montagehöhe von 1,6 m (160 cm) über der Bodenkante.

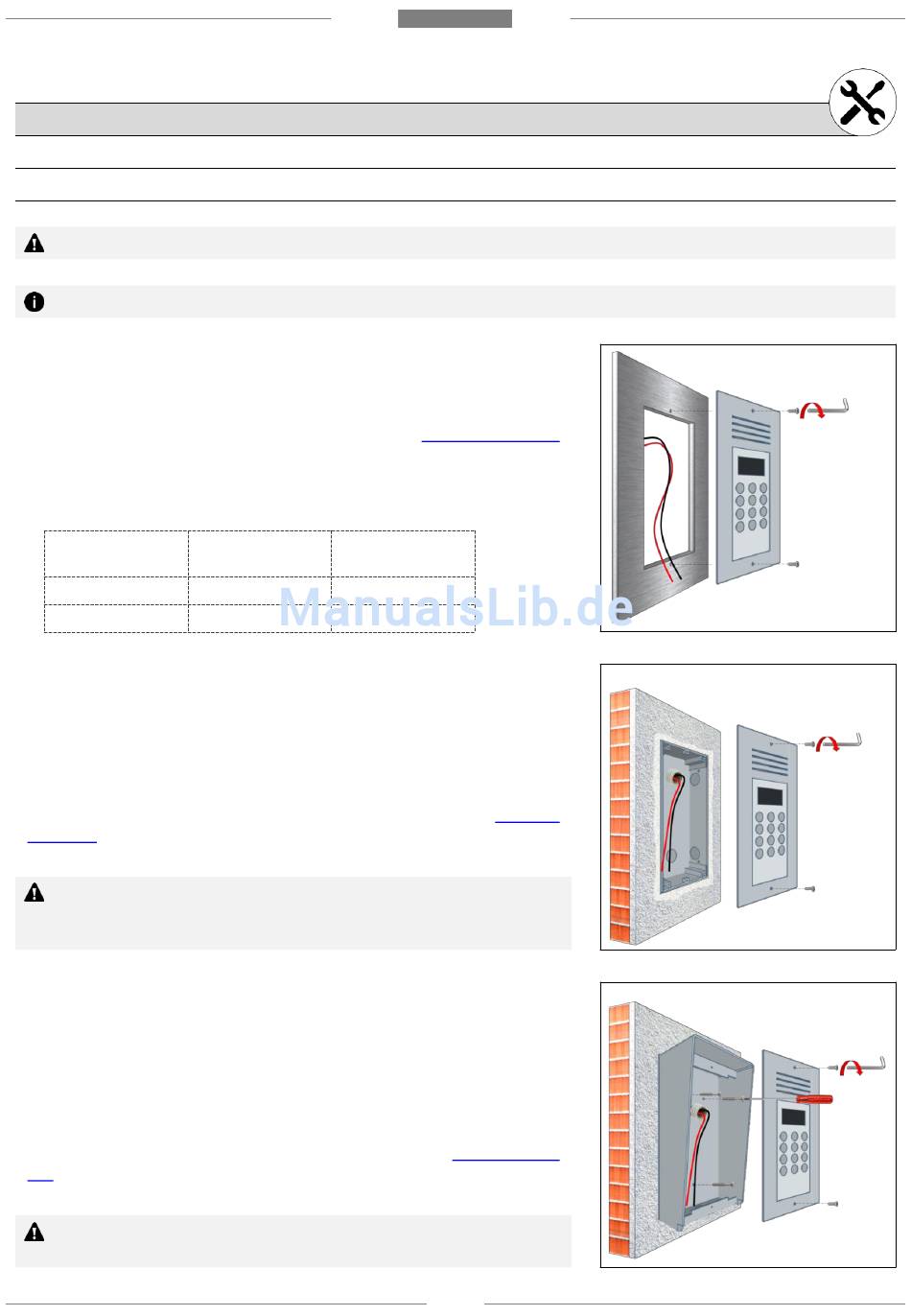

2.1.1. Einbau Montage (Eb)
Für den direkten Einbau in Tür-Seitenteilen, Standsäulen, Briefkastenanlagen,
Schaltschränken (Abb. 2c). Die Durchbruchmaße und Bohrabstände finden
Sie unten in der Tabelle. Schließen Sie die Anlage nach
an.
MultiTOP
MultiTOP Pro

2.1.2. Unterputz Montage (uP)

Nehmen Sie das unter Unterputz-Gehäuse (uP) und brechen Sie die für Ihre
Gegebenheiten passende Kabeleinführung aus. Führen Sie das Kabel/
Schlauch ins Gehäuse und putzen Sie dieses, an der von Ihnen bestimmten
Stelle, bündig ein (Abb. 2d). Das ist wichtig, um die Schutzart der Anlage zu
gewähren. Achten Sie darauf, dass die Befestigungsbohrungen für die
Frontplatte nicht verschmutzen. Schließen Sie die Anlage nach
Punkt 2.3. an. Die Maße für das Unterputz-Gehäuse (uP) siehe Abb. 2d.
Vermeiden Sie Wärmebrücken in Vollwärmeschutz-Fassaden! Diese
verursachen oft Tauwasserschäden und Oxidation und führen zum Ausfall
der Anlage. Der Fachhandel bietet hier geeignete Lösungen.

2.1.3. Aufputz Montage (aP)

Nehmen Sie das auf Aufputz-Gehäuse (aP) und brechen Sie die für Ihre
Gegebenheiten passende
Befestigungslöcher, und setzen für den Untergrund geeignete Dübeln ein.
Verwenden Sie Flachkopf-Schrauben der Gr. 4 (z.B. 4 x 50). Montieren Sie das
Gehäuse an der von Ihnen bestimmten Stelle (Abb. 2e). Führen Sie die Kabel
durch die ausgebrochene Öffnungen an der Rückseite oder auf der
Unterseite Ihres Gehäuses. Schließen Sie die Anlage gemäß
2.3. an.
Achten Sie auf eine entsprechende Abdichtung zwischen Außenwand/
Fassade und Gehäuse!
www.
Ausschnittmaß
Bohrmaßabstand
(b x h)
110 x 212 mm 224 mm (M4)
110 x 260 mm 272 mm (M4)
Kabeleinführung aus.
NeoIntercom
.com
Kapitel 2 Punkt 2.3.
Kapitel 2
Bohren Sie die
Kapitel 2 Punkt
6
115 x 233 x 45 mm
MultiTOP
MultiTOP Pro 115 x 280 x 45 mm
Abb. 2c
Abb. 2d
Abb. 2e
