4 Beschreibung

4 Beschreibung

4.1 Allgemeine Beschreibung

▪ Schaltautomat zum automatischen Einschalten und Ausschalten einer Pumpe

4.2 Benennung

Beispiel: Controlmatic E
Tabelle 6: Erklärung zur Benennung
Angabe Bedeutung
Controlmatic Baureihe
E Einphasenwechselstrom

4.3 Typenschild

1
S281629
2
Ident. Nr . 90053395
3
1~220-240 V
4
50/60Hz-16(8) A
5
T.max:60ºC-IP 44
6
P. max: 10 bar
7
Q. max: 10m ³/h
KSB SE & Co. KGaA
Johann-Klein-Straße 9
67227 Frankenthal
Deutschland
made in EU

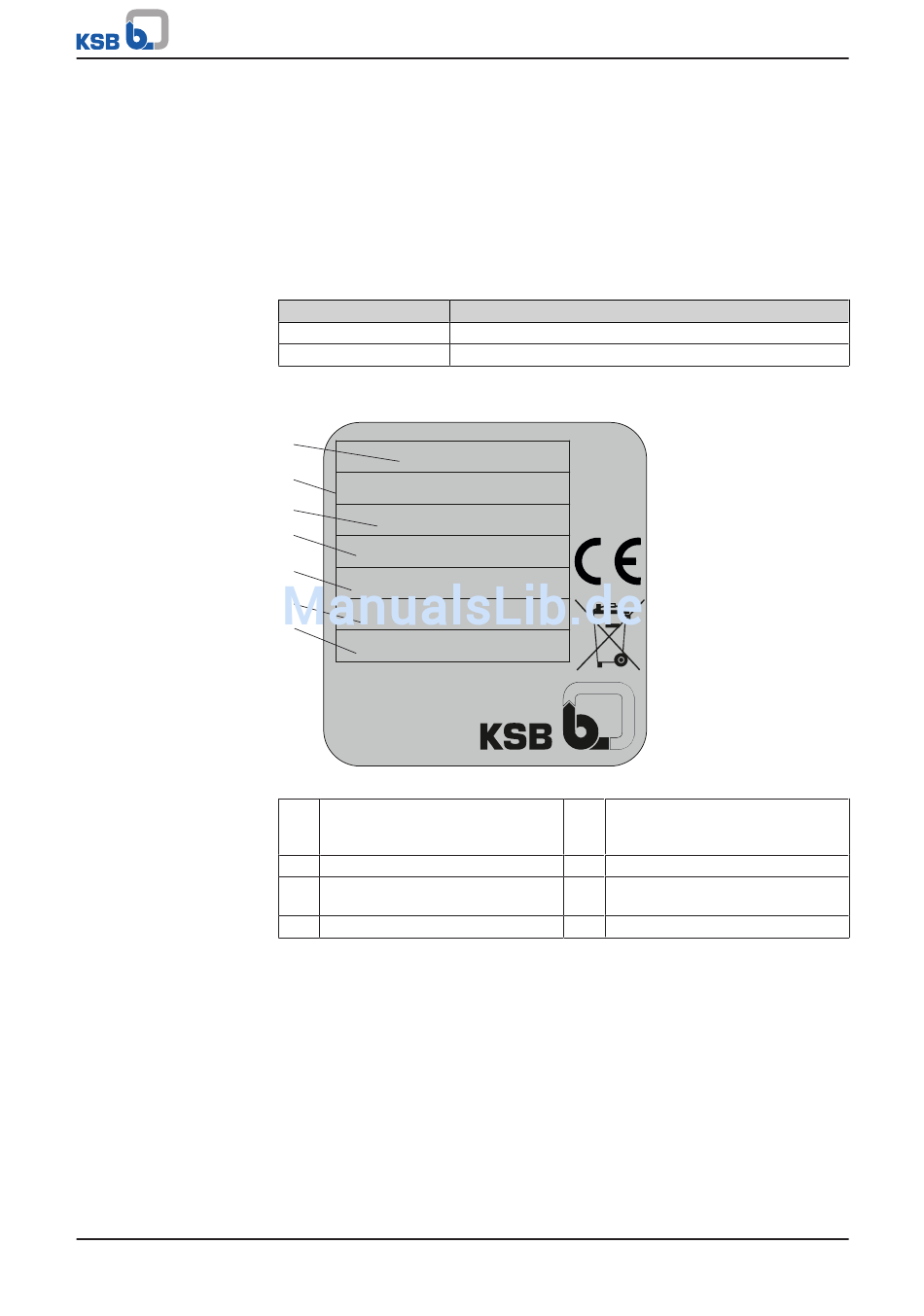

Abb. 1: Typenschild (Beispiel)
1 S Seriennummer, 28 Geräteversion,
16 Herstellungsjahr 2016, 29
Kalenderwoche
3 Steuerspannung
5 Max. Fördermediumstemperatur,
Schutzart
7 Max. Förderstrom

4.4 Konstruktiver Aufbau

Bauart
▪ Schaltautomat
▪ Druckabhängige Einschaltung und strömungsabhängige Ausschaltung der Pumpe
▪ Schutzart IP44
▪ 1~230 VAC, 50/60 Hz
▪ 1,5 m elektrische Anschlussleitung mit Schukostecker
▪ Integrierter Trockenlaufschutz
▪ Eingebauter Rückflussverhinderer
Controlmatic E
2 Mat.-Nummer
4 Frequenz, max. Stromstärke
6 Max. Betriebsdruck
