16 von 24
6 Inbetriebnahme/Außerbetriebnahme
6.2.2 Einstellung des Einschaltdrucks
Schaltautomat ist standardmäßig auf 1,5 bar eingestellt.
Er kann bei Bedarf zwischen 1,5 und 2,5 bar eingestellt werden.
▪ Anlage vom Netz trennen.
▪ Einstellschraube des Schaltautomaten mit einem Schraubendreher drehen.
Druck erhöhen: Im Uhrzeigersinn drehen.
Druck verringern: Entgegen Uhrzeigersinn drehen.

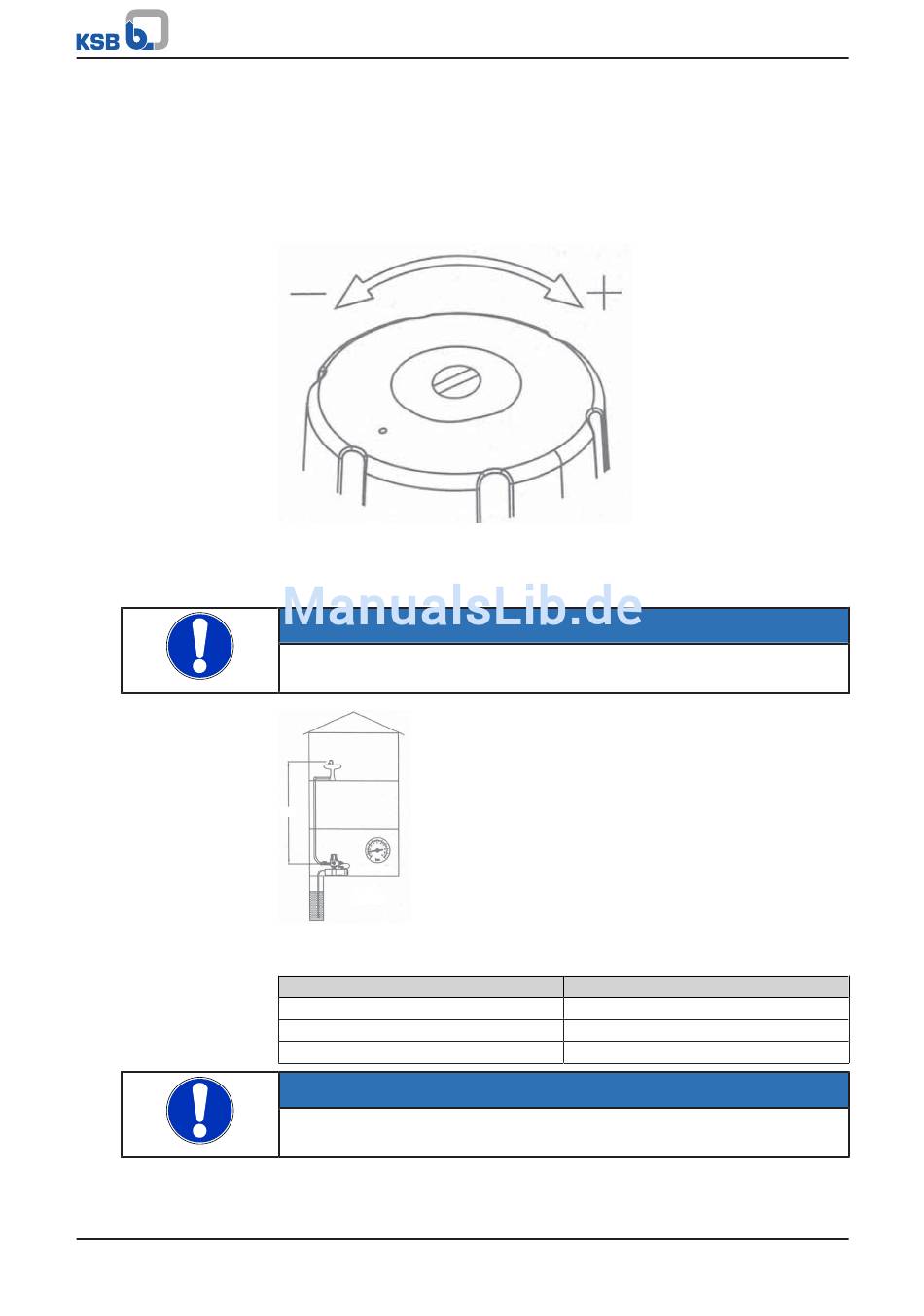

Abb. 5: Einstellschraube zur Einstellung des Einschaltdrucks
▪ Schaltautomat in Betrieb nehmen.
Druck am Manometer prüfen.
Diesen Vorgang wiederholen, bis der gewünschte Druck erreicht ist.
HINWEIS
Die Höhe zwischen dem höchstem Verbraucher und der Pumpe muss immer
niedriger als der am Schaltautomat eingestellte Druck sein.
Hu
Hu < Pr
Abb. 6: Einschaltdruck einstellen
Tabelle 9: Verhältnis H
[m] zu P
u
H
[m]
u
12
18
23
HINWEIS
Die von der Pumpe erbrachte Nullförderhöhe muss um 0,7 bar höher sein als der am
Schaltautomat eingestellte Druck.
Controlmatic E
[bar]
r
P
[bar]
r
1,5
2,0
2,5
