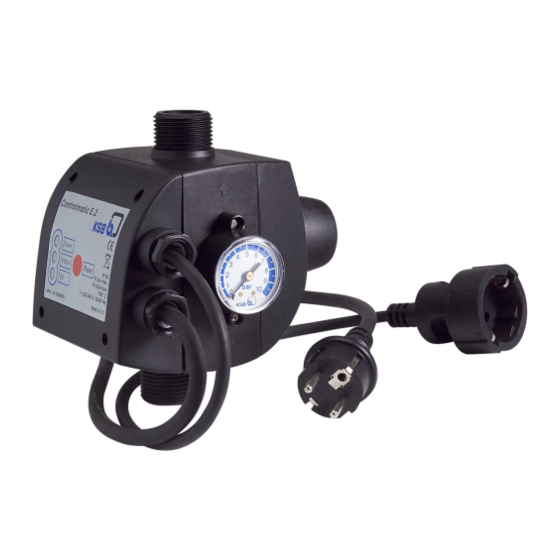

KSB Controlmatic E.2 Montage- Und Bedienungsanweisung
Schaltautomat
Vorschau ausblenden
Andere Handbücher für Controlmatic E.2:
- Montage & betriebsanleitung (24 Seiten) ,
- Betriebsanleitung (28 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KSB Controlmatic E.2
Inhaltszusammenfassung für KSB Controlmatic E.2
- Seite 1 Schaltautomat Controlmatic E.2 Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung Controlmatic E.2 Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 15.02.2021...
-
Seite 3: Inhaltsverzeichnis
Inbetriebnahme/Außerbetriebnahme .................... 15 Voraussetzung für die Inbetriebnahme ...................... 15 Inbetriebnahme .............................. 15 6.2.1 Erstinbetriebnahme ........................... 15 6.2.2 Einstellung des Einschaltdrucks...................... 15 Außerbetriebnahme/Konservieren/Einlagern.................... 16 Wiederinbetriebnahme.......................... 16 Wartung.............................. 17 Störungen: Ursachen und Beseitigung.................... 18 Zugehörige Unterlagen ........................ 20 Einbauhinweise............................... 20 EU-Konformitätserklärung ........................ 22 Stichwortverzeichnis.......................... 23 Controlmatic E.2 3 von 26... -
Seite 4: Allgemeines
Seriennummer. Die Seriennummer beschreibt das Produkt eindeutig und dient zur Identifizierung bei allen weiteren Geschäftsvorgängen. Zur Aufrechterhaltung der Gewährleistungsansprüche muss im Schadensfall unverzüglich der nächstgelegene KSB-Service benachrichtigt werden. 1.2 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. 1.3 Mitgeltende Dokumente Tabelle 1: Überblick über mitgeltende Dokumente... -
Seite 5: Kennzeichnung Von Warnhinweisen
Dieses Symbol kennzeichnet in Kombination mit einem Signalwort Gefahren im Zusammenhang mit elektrischer Spannung und gibt Informationen zum Schutz vor elektrischer Spannung. Maschinenschaden Dieses Symbol kennzeichnet in Kombination mit dem Signalwort ACHTUNG Gefahren für die Maschine und deren Funktion. Controlmatic E.2 5 von 26... -
Seite 6: Sicherheit
– Gefährdung von Personen durch elektrische, thermische, mechanische und chemische Einwirkungen sowie Explosionen – Versagen wichtiger Funktionen des Produkts – Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung – Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen Controlmatic E.2 6 von 26... -
Seite 7: Sicherheitsbewusstes Arbeiten
2.5 Sicherheitsbewusstes Arbeiten Neben den in dieser Betriebsanleitung aufgeführten Sicherheitshinweisen sowie der bestimmungsgemäßen Verwendung gelten folgende Sicherheitsbestimmungen: ▪ Unfallverhütungsvorschriften, Sicherheitsbestimmungen und Betriebsbestimmungen ▪ Explosionsschutzvorschriften ▪ Sicherheitsbestimmungen im Umgang mit gefährlichen Stoffen ▪ Geltende Normen, Richtlinien und Gesetze Controlmatic E.2 7 von 26... -
Seite 8: Transport/Lagerung/Entsorgung
3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 3.2 Transportieren Für den Transport den Schaltautomaten außer Betrieb nehmen. -
Seite 9: Entsorgung
Betreiber selbst für deren Löschung verantwortlich, bevor die Geräte zurückgeben werden. HINWEIS Das Gerät gilt aufgrund einiger Komponenten als Sondermüll und erfüllt die Anforderungen nach RoHs 2011/65/EU. Das Gerät nach Gebrauch fachgerecht und unter Berücksichtigung der örtlichen Vorschriften entsorgen. Controlmatic E.2 9 von 26... -
Seite 10: Beschreibung
Ident. Nr . 39xxxxx1 1~220-240 V 50/60Hz- 10 A T.max:60ºC-IP 44 P. max: 10 bar Q. max: 10m ³/h KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal Deutschland made in EU Abb. 1: Typenschild (Beispiel) S Seriennummer, 13 Geräteversion, Mat.-Nummer... -
Seite 11: Aufbau Und Wirkungsweise
4 Beschreibung ▪ 1~230 VAC, 50 Hz/60 Hz ▪ 1,5 m elektrische Anschlussleitung mit Schutzkontaktstecker ▪ Integrierter Trockenlaufschutz ▪ Eingebauter Rückflussverhinderer 4.6 Aufbau und Wirkungsweise Abb. 2: Aufbau Controlmatic E.2 Gehäuse Signalleuchte grün - betriebsbereit Manometer Signalleuchte gelb - Pumpe fördert Steckdose nach IEC 60884-1 zum... -
Seite 12: Technische Daten
Maximaler Förderstrom 10 m Mindestförderstrom 0,09 m Minimaler Einschaltdruck 1,5 bar 4.8 Fördermedien ▪ Trinkwasser ▪ Brauchwasser ▪ Regenwasser ▪ Löschwasser ▪ Kühlwasser 4.9 Anzeigen und Meldeleuchten Power Failure Reset Abb. 3: Meldeleuchten Betriebsbereit (grün) Störung (rot) Betrieb (gelb) Reset-Knopf Controlmatic E.2 12 von 26... -
Seite 13: Aufstellung/Einbau
Druckrohr montieren. (ð Kapitel 5.4.2, Seite 14) ▪ Schaltautomat wird mit angeschraubtem Manometer geliefert. 5.4 Rohrleitung anschließen Alle Rohrleitungen spannungsfrei anschließen. 5.4.1 Rohrleitung anschließen (Trockenaufstellung) ▪ Schaltautomat kann direkt an den Pumpendruckstutzen angeschlossen werden. ▪ Schaltautomat immer in senkrechter Position montieren. Controlmatic E.2 13 von 26... -
Seite 14: Rohrleitung Anschließen (Nassaufstellung)
Ansaugen der Pumpe bei Gegendruck. ACHTUNG Kunststoffverschraubungen eingehanft Spannungen und Undichtigkeit in der Kunststoff-Rohrleitung! ▷ Zur Abdichtung Teflonband verwenden. 5.5 Elektrisch anschließen Der elektrische Anschluss erfolgt über einen 230 V-Stecker an das Stromversorgungsnetz nach VDE 0100. Bauseitige Absicherung max. 16 A. Controlmatic E.2 14 von 26... -
Seite 15: Inbetriebnahme/Außerbetriebnahme
6.2.2 Einstellung des Einschaltdrucks Schaltautomat ist standardmäßig auf 1,5 bar eingestellt. Eine Änderung der Druckeinstellung ist nicht möglich. HINWEIS Die Höhe zwischen dem höchstem Verbraucher und der Pumpe muss immer niedriger als der am Schaltautomat eingestellte Druck sein. Controlmatic E.2 15 von 26... -
Seite 16: Außerbetriebnahme/Konservieren/Einlagern
▪ Rückschlagventil am Schaltautomaten eindrücken und Wasser aus Schaltautomaten schütteln. ▪ Schaltautomat abtropfen lassen und an einem trockenen, frostgeschützten und lichtgeschützten Raum lagern. ▪ Spezielle Konservierungsmaßnahmen sind nicht erforderlich. 6.4 Wiederinbetriebnahme Für die Wiederinbetriebnahme die Punkte für Inbetriebnahme beachten. Controlmatic E.2 16 von 26... -
Seite 17: Wartung
7 Wartung 7 Wartung Schaltautomat einmal jährlich auf richtige Funktion prüfen. Controlmatic E.2 17 von 26... -
Seite 18: Störungen: Ursachen Und Beseitigung
▷ Bei allen Arbeiten zur Störungsbeseitigung entsprechende Hinweise dieser Betriebsanleitung und/oder Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB- Service erforderlich. A Pumpe schaltet nicht ein B Pumpe fördert, Druck instabil C Pumpe schaltet ständig ein und aus... - Seite 19 Kundendienst benachrichtigen. Stellung. Power Keine Strömungserfassung möglich, Schaltautomat von der Failure Reset da Klappe durch Sand oder sonstige Spannungsversorgung trennen und Feststoffe blockiert. durchspülen, um Feststoffe zu beseitigen. Wenn erforderlich, Kundendienst benachrichtigen. Elektronik defekt. Kundendienst benachrichtigen. Controlmatic E.2 19 von 26...
-
Seite 20: Zugehörige Unterlagen
9 Zugehörige Unterlagen 9 Zugehörige Unterlagen 9.1 Einbauhinweise 1~ 220 V / 240 V W01.000 ;bar Abb. 4: Horizontale Pumpe, Trockenaufstellung W01.000;bar Abb. 5: Vertikale Pumpe, Trockenaufstellung Controlmatic E.2 20 von 26... - Seite 21 9 Zugehörige Unterlagen 1~ 220 V / 240 V W01.000 ;bar W01.000 ;bar Abb. 6: Nassaufstellung Controlmatic E.2 21 von 26...
-
Seite 22: Eu-Konformitätserklärung
10 EU-Konformitätserklärung 10 EU-Konformitätserklärung Hersteller: KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Hiermit erklärt der Hersteller, dass das Produkt: Controlmatic E.2 Seriennummernbereich: 2019w01 bis 2022w52 ▪ allen Bestimmungen der folgenden Richtlinien/Verordnungen in ihrer jeweils gültigen Fassung entspricht: –... -
Seite 23: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Bauart 10 Benennung 10 Entsorgung 9 Gewährleistungsansprüche 4 Inbetriebnahme 15 Kennzeichnung von Warnhinweisen 5 Lagerung 8 Mitgeltende Dokumente 4 Schadensfall 4 Sicherheit 6 Sicherheitsbewusstes Arbeiten 7 Störungen Ursachen und Beseitigung 18 Transport 8 Typenschild 10 Warnhinweise 5 Controlmatic E.2 23 von 26... - Seite 26 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
