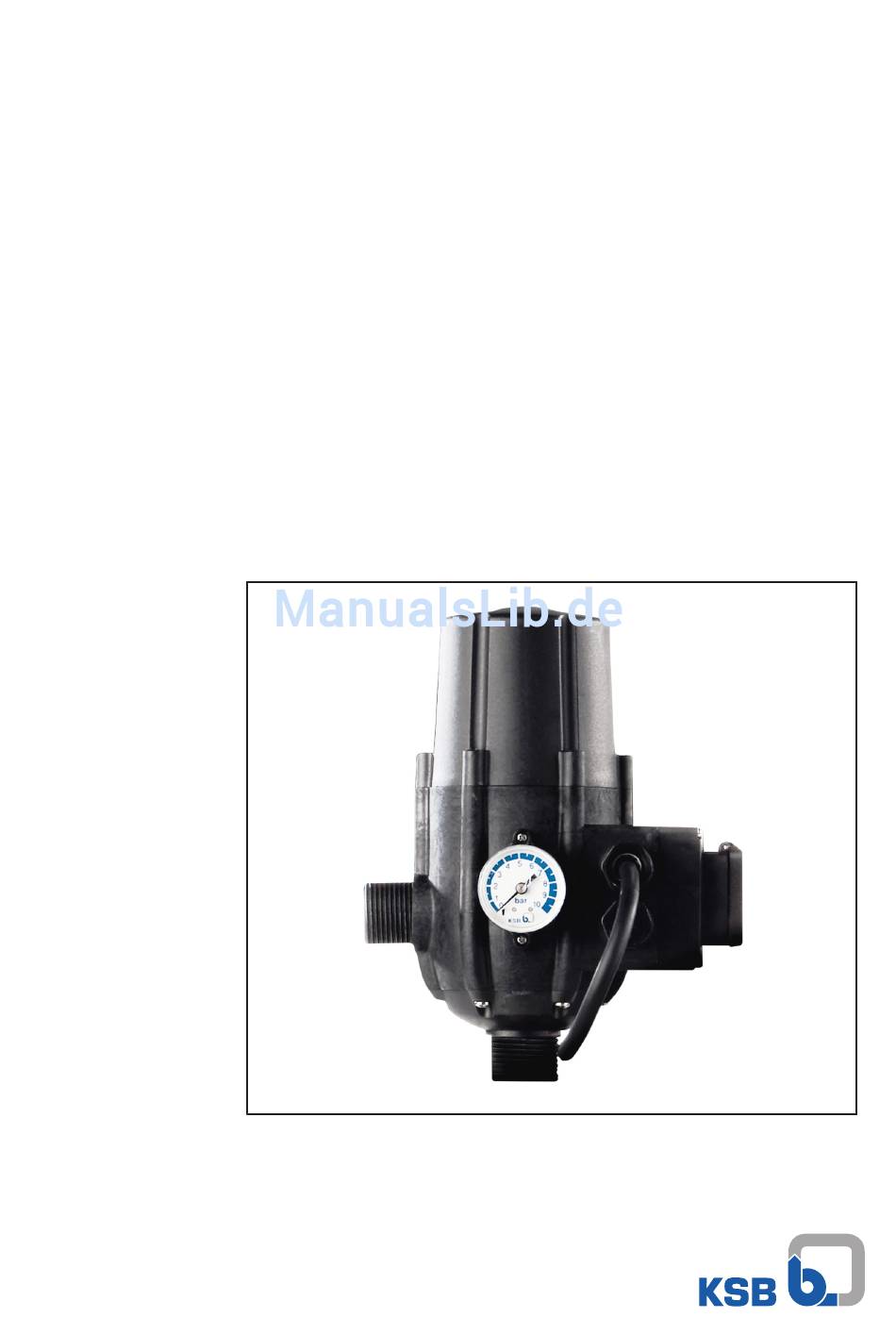

- Seite 1 Schaltautomat Controlmatic E Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung Controlmatic E Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 20.12.2017...
-
Seite 3: Inhaltsverzeichnis
Rohrleitung anschließen (Nassaufstellung).................. 14 Elektrisch anschließen ............................ 14 Inbetriebnahme/Außerbetriebnahme .................... 15 Voraussetzung für die Inbetriebnahme ...................... 15 Inbetriebnahme .............................. 15 6.2.1 Erstinbetriebnahme ........................... 15 6.2.2 Einstellung des Einschaltdrucks...................... 16 Außerbetriebnahme/Konservieren/Einlagern.................... 17 Wiederinbetriebnahme.......................... 17 Wartung.............................. 18 Störungen: Ursachen und Beseitigung.................... 19 EU-Konformitätserklärung ........................ 21 Stichwortverzeichnis.......................... 22 Controlmatic E 3 von 24... -
Seite 4: Allgemeines
Seriennummer. Die Seriennummer beschreibt das System eindeutig und dient zur Identifizierung bei allen weiteren Geschäftsvorgängen. Zwecks Aufrechterhaltung der Gewährleistungsansprüche im Schadensfall ist unverzüglich die nächst gelegene KSB Serviceeinrichtung zu benachrichtigen. 1.2 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. 1.3 Mitgeltende Dokumente Tabelle 1: Überblick über mitgeltende Dokumente... -
Seite 5: Sicherheit
2.3 Bestimmungsgemäße Verwendung Der Schaltautomat darf nicht über die in der technischen Dokumentation festgelegten Werte bezüglich Netzspannung, Netzfrequenz, Umgebungstemperatur, Motorstrom und entgegen anderen in der Betriebsanleitung oder in mitgeltenden Dokumenten (ð Kapitel 1.3, Seite 4) enthaltenen Anweisungen betrieben werden. Controlmatic E 5 von 24... -
Seite 6: Personalqualifikation Und Personalschulung
2.6 Sicherheitsbewusstes Arbeiten Neben den in dieser Anleitung aufgeführten Sicherheitshinweisen sowie der bestimmungsgemäßen Verwendung gelten folgende Sicherheitsbestimmungen: ▪ Unfallverhütungsvorschriften, Sicherheits- und Betriebsbestimmungen ▪ Explosionsschutzvorschriften ▪ Sicherheitsbestimmungen im Umgang mit gefährlichen Stoffen ▪ Geltende Normen, Richtlinien und Gesetze Controlmatic E 6 von 24... -
Seite 7: Transport/Zwischenlagerung/Entsorgung
3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB bzw. den liefernden Händler und den Versicherer melden. 3.2 Transportieren Für den Transport den Schaltautomaten außer Betrieb nehmen. -
Seite 8: Entsorgung
3 Transport/Zwischenlagerung/Entsorgung 3.4 Entsorgung HINWEIS Das Gerät gilt aufgrund einiger Komponenten als Sondermüll und erfüllt die Anforderungen nach RoHs 2011/65/EU. Das Gerät nach Gebrauch fachgerecht und unter Berücksichtigung der örtlichen Vorschriften entsorgen. Controlmatic E 8 von 24... -
Seite 9: Beschreibung
S281629 Ident. Nr . 90053395 1~220-240 V 50/60Hz-16(8) A T.max:60ºC-IP 44 P. max: 10 bar Q. max: 10m ³/h KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal Deutschland made in EU Abb. 1: Typenschild (Beispiel) S Seriennummer, 28 Geräteversion, Mat.-Nummer... -
Seite 10: Aufbau Und Wirkungsweise

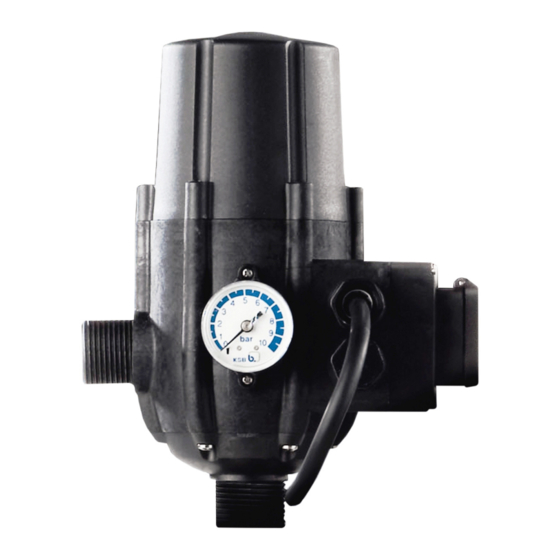

4 Beschreibung 4.5 Aufbau und Wirkungsweise Abb. 2: Aufbau Controlmatic E Gehäuse Signalleuchte grün - betriebsbereit Manometer Signalleuchte gelb - Pumpe fördert Steckdose (IP44) Signalleuchte rot - Störung oder Wassermangel Elektrische Anschlussleitung mit Schukostecker Wirkungsweise Der Schaltautomat bietet die Möglichkeit, die Pumpe über die Steckdose (3) anzuschließen. -
Seite 11: Technische Daten
0,09 m Minimaler Einschaltdruck 1,5 bar Maximaler Einschaltdruck 2,5 bar 4.7 Anzeigen und Meldeleuchten Abb. 3: Meldeleuchten Resetknopf Betriebsbereit (grün) Störung (rot) Betrieb (gelb) 4.8 Fördermedien ▪ Trinkwasser ▪ Brauchwasser ▪ Regenwasser ▪ Löschwasser ▪ Kühlwasser Controlmatic E 11 von 24... -
Seite 12: Aufstellung/Einbau
Bei Bedarf kann das Manometer auf die gegenüberliegende Seite versetz werden. ▪ Manometer abschrauben. ▪ An der gegenüberliegenden Seite mit den 2 Schrauben 1 und 2 montieren. ▪ Ursprüngliche Montagestelle mit der Verschlussschraube 3 ohne Dichtung verschließen. Controlmatic E 12 von 24... -
Seite 13: Rohrleitung Anschließen
Anschluss Schaltautomat zwischen Pumpe und Verbraucher ▪ Verbindungsleitung zwischen Pumpe und Schaltautomat verlegen. ▪ Durchmesser der Verbindungsleitung muss mindestens dem Durchmesser der Druckleitung der Pumpe entsprechen. ▪ Fließrichtung des Fördermediums beachten (siehe Pfeil auf Schaltautomat). Controlmatic E 13 von 24... -
Seite 14: Rohrleitung Anschließen (Nassaufstellung)
Ansaugen bei Gegendruck. ACHTUNG Kunststoffverschraubungen eingehanft Spannungen und Undichtigkeit in der Kunststoff-Rohrleitung! ▷ Zur Abdichtung Teflonband verwenden. 5.5 Elektrisch anschließen Der elektrische Anschluss erfolgt über einen 230 V-Stecker an das Stromversorgungsnetz nach VDE 0100. Bauseitige Absicherung max. 16 A. Controlmatic E 14 von 24... -
Seite 15: Inbetriebnahme/Außerbetriebnahme
Danach erlischt die rote Meldeleuchte und die Pumpe fördert. Verbraucher schließen. Falls rote Meldeleuchte erneut aufleuchtet, Vorgang wiederholen. ▪ Nach 5 Sekunden schaltet die Pumpe aus. Anlage läuft jetzt automatisch, sobald ein Verbraucher geöffnet wird. ▪ Betriebsanleitung der jeweiligen Pumpe beachten. Controlmatic E 15 von 24... -
Seite 16: Einstellung Des Einschaltdrucks
Schaltautomat eingestellte Druck sein. Hu < Pr Abb. 6: Einschaltdruck einstellen Tabelle 9: Verhältnis H [m] zu P [bar] [bar] HINWEIS Die von der Pumpe erbrachte Nullförderhöhe muss um 0,7 bar höher sein als der am Schaltautomat eingestellte Druck. Controlmatic E 16 von 24... -
Seite 17: Außerbetriebnahme/Konservieren/Einlagern
▪ Rückschlagventil am Schaltautomaten eindrücken und Wasser aus Schaltautomaten schütteln. ▪ Schaltautomat abtropfen lassen und an einem trockenen, frostgeschützten und lichtgeschützten Raum lagern. ▪ Spezielle Konservierungsmaßnahmen sind nicht erforderlich. 6.4 Wiederinbetriebnahme Für die Wiederinbetriebnahme die Punkte für Inbetriebnahme beachten. Controlmatic E 17 von 24... -
Seite 18: Wartung
7 Wartung 7 Wartung Schaltautomat einmal jährlich auf richtige Funktion prüfen. Controlmatic E 18 von 24... -
Seite 19: Störungen: Ursachen Und Beseitigung
▷ Bei allen Arbeiten zur Störungsbeseitigung entsprechende Hinweise dieser Betriebsanleitung und/oder Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB-Kundendienst erforderlich. A Pumpe schaltet nicht ein B Pumpe fördert, Druck instabil C Pumpe schaltet ständig ein und aus... - Seite 20 Reset-Taste blockiert in gedrückter Kundendienst benachrichtigen. Stellung. Keine Strömungserfassung möglich, Schaltautomat von der da Klappe durch Sand oder sonstige Spannungsversorgung trennen und Feststoffe blockiert. durchspülen, um Feststoffe zu beseitigen. Wenn erforderlich, Kundendienst benachrichtigen. Elektronik defekt. Kundendienst benachrichtigen. Controlmatic E 20 von 24...
-
Seite 21: Eu-Konformitätserklärung
9 EU-Konformitätserklärung 9 EU-Konformitätserklärung KSB SE & Co. KGaA Hersteller: Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Hiermit erklärt der Hersteller, dass das Produkt: Controlmatic E Seriennummernbereich: 2016w16 bis 2018w52 ▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: –... -
Seite 22: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Bauart 9 Benennung 9 Entsorgung 8 Inbetriebnahme 15 Lagerung 7 Mitgeltende Dokumente 4 Sicherheit 5 Sicherheitsbewusstes Arbeiten 6 Störungen Ursachen und Beseitigung 19 Transport 7 Typenschild 9 Controlmatic E 22 von 24... - Seite 24 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
