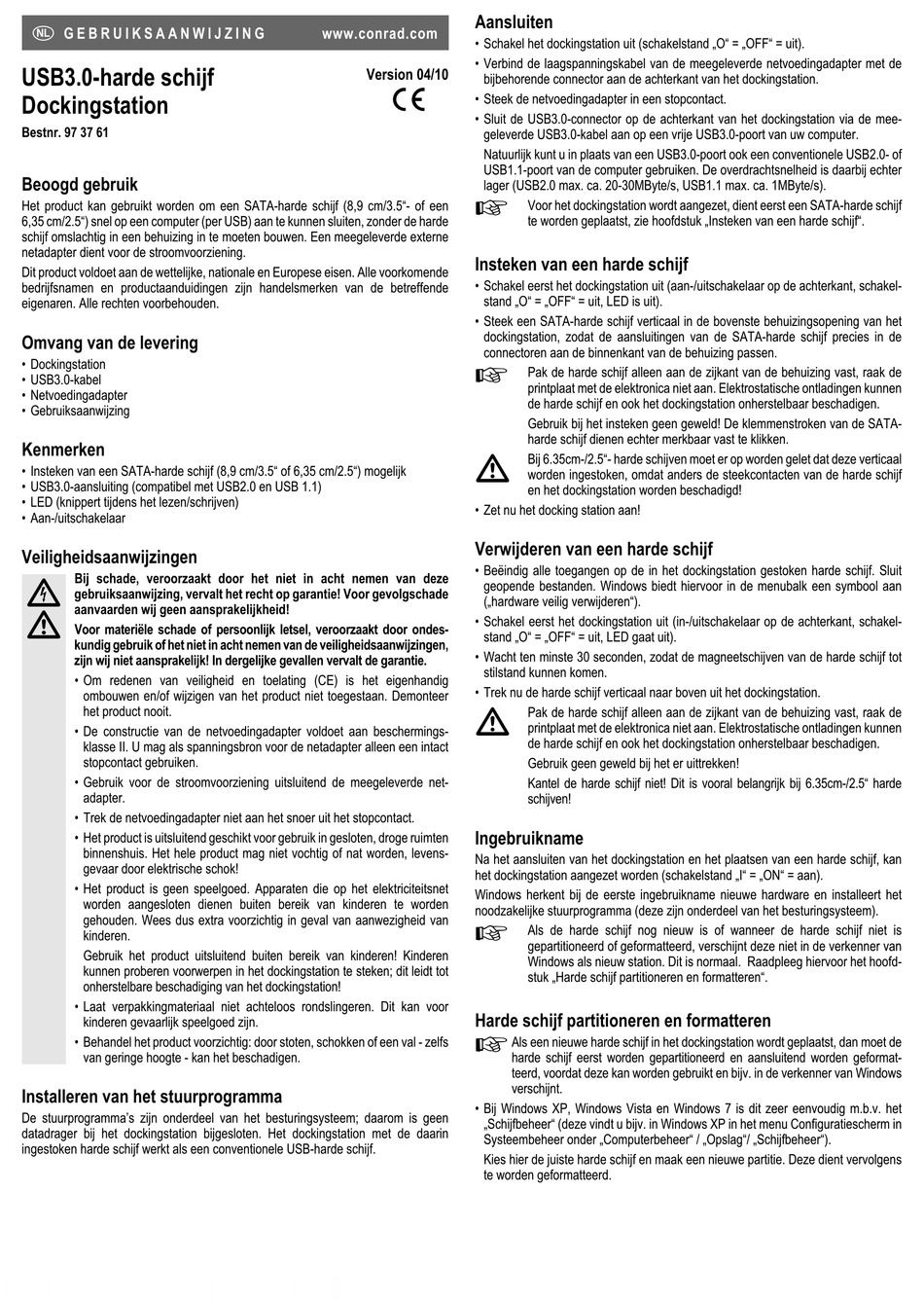

Dockingstation - Conrad 97 37 61 Bedienungsanleitung

G E B R U I K S A A N W I J Z I N G
USB3.0-harde schijf

Dockingstation

Bestnr. 97 37 61
Beoogd gebruik
Het product kan gebruikt worden om een SATA-harde schijf (8,9 cm/3.5"- of een
6,35 cm/2.5") snel op een computer (per USB) aan te kunnen sluiten, zonder de harde
schijf omslachtig in een behuizing in te moeten bouwen. Een meegeleverde externe
netadapter dient voor de stroomvoorziening.
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende
bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende
eigenaren. Alle rechten voorbehouden.
Omvang van de levering
• Dockingstation
• USB3.0-kabel
• Netvoedingadapter
• Gebruiksaanwijzing
Kenmerken
• Insteken van een SATA-harde schijf (8,9 cm/3.5" of 6,35 cm/2.5") mogelijk
• USB3.0-aansluiting (compatibel met USB2.0 en USB 1.1)
• LED (knippert tijdens het lezen/schrijven)
• Aan-/uitschakelaar
Veiligheidsaanwijzingen
Bij schade, veroorzaakt door het niet in acht nemen van deze
gebruiksaanwijzing, vervalt het recht op garantie! Voor gevolgschade
aanvaarden wij geen aansprakelijkheid!
Voor materiële schade of persoonlijk letsel, veroorzaakt door ondes-
kundig gebruik of het niet in acht nemen van de veiligheidsaanwijzingen,
zijn wij niet aansprakelijk! In dergelijke gevallen vervalt de garantie.
• Om redenen van veiligheid en toelating (CE) is het eigenhandig
ombouwen en/of wijzigen van het product niet toegestaan. Demonteer
het product nooit.
• De constructie van de netvoedingadapter voldoet aan beschermings-
klasse II. U mag als spanningsbron voor de netadapter alleen een intact
stopcontact gebruiken.
• Gebruik voor de stroomvoorziening uitsluitend de meegeleverde net-
adapter.
• Trek de netvoedingadapter niet aan het snoer uit het stopcontact.
• Het product is uitsluitend geschikt voor gebruik in gesloten, droge ruimten
binnenshuis. Het hele product mag niet vochtig of nat worden, levens-
gevaar door elektrische schok!
• Het product is geen speelgoed. Apparaten die op het elektriciteitsnet
worden aangesloten dienen buiten bereik van kinderen te worden
gehouden. Wees dus extra voorzichtig in geval van aanwezigheid van
kinderen.
Gebruik het product uitsluitend buiten bereik van kinderen! Kinderen
kunnen proberen voorwerpen in het dockingstation te steken; dit leidt tot
onherstelbare beschadiging van het dockingstation!
• Laat verpakkingmateriaal niet achteloos rondslingeren. Dit kan voor
kinderen gevaarlijk speelgoed zijn.
• Behandel het product voorzichtig: door stoten, schokken of een val - zelfs
van geringe hoogte - kan het beschadigen.
Installeren van het stuurprogramma
De stuurprogramma's zijn onderdeel van het besturingsysteem; daarom is geen
datadrager bij het dockingstation bijgesloten. Het dockingstation met de daarin
ingestoken harde schijf werkt als een conventionele USB-harde schijf.
Aansluiten
www.conrad.com
• Schakel het dockingstation uit (schakelstand „O" = „OFF" = uit).
• Verbind de laagspanningskabel van de meegeleverde netvoedingadapter met de
Version 04/10
bijbehorende connector aan de achterkant van het dockingstation.
°
• Steek de netvoedingadapter in een stopcontact.
• Sluit de USB3.0-connector op de achterkant van het dockingstation via de mee-
geleverde USB3.0-kabel aan op een vrije USB3.0-poort van uw computer.
Natuurlijk kunt u in plaats van een USB3.0-poort ook een conventionele USB2.0- of
USB1.1-poort van de computer gebruiken. De overdrachtsnelheid is daarbij echter
lager (USB2.0 max. ca. 20-30MByte/s, USB1.1 max. ca. 1MByte/s).
Insteken van een harde schijf
• Schakel eerst het dockingstation uit (aan-/uitschakelaar op de achterkant, schakel-
stand „O" = „OFF" = uit, LED is uit).
• Steek een SATA-harde schijf verticaal in de bovenste behuizingsopening van het
dockingstation, zodat de aansluitingen van de SATA-harde schijf precies in de
connectoren aan de binnenkant van de behuizing passen.
• Zet nu het docking station aan!
Verwijderen van een harde schijf
• Beëindig alle toegangen op de in het dockingstation gestoken harde schijf. Sluit
geopende bestanden. Windows biedt hiervoor in de menubalk een symbool aan
(„hardware veilig verwijderen").
• Schakel eerst het dockingstation uit (in-/uitschakelaar op de achterkant, schakel-
stand „O" = „OFF" = uit, LED gaat uit).
• Wacht ten minste 30 seconden, zodat de magneetschijven van de harde schijf tot
stilstand kunnen komen.
• Trek nu de harde schijf verticaal naar boven uit het dockingstation.
Ingebruikname
Na het aansluiten van het dockingstation en het plaatsen van een harde schijf, kan
het dockingstation aangezet worden (schakelstand „I" = „ON" = aan).
Windows herkent bij de eerste ingebruikname nieuwe hardware en installeert het
noodzakelijke stuurprogramma (deze zijn onderdeel van het besturingsysteem).
Harde schijf partitioneren en formatteren
• Bij Windows XP, Windows Vista en Windows 7 is dit zeer eenvoudig m.b.v. het
„Schijfbeheer" (deze vindt u bijv. in Windows XP in het menu Configuratiescherm in
Systeembeheer onder „Computerbeheer" / „Opslag"/ „Schijfbeheer").
Kies hier de juiste harde schijf en maak een nieuwe partitie. Deze dient vervolgens
te worden geformatteerd.
Voor het dockingstation wordt aangezet, dient eerst een SATA-harde schijf
te worden geplaatst, zie hoofdstuk „Insteken van een harde schijf".
Pak de harde schijf alleen aan de zijkant van de behuizing vast, raak de
printplaat met de elektronica niet aan. Elektrostatische ontladingen kunnen
de harde schijf en ook het dockingstation onherstelbaar beschadigen.
Gebruik bij het insteken geen geweld! De klemmenstroken van de SATA-
harde schijf dienen echter merkbaar vast te klikken.
Bij 6.35cm-/2.5"- harde schijven moet er op worden gelet dat deze verticaal
worden ingestoken, omdat anders de steekcontacten van de harde schijf
en het dockingstation worden beschadigd!
Pak de harde schijf alleen aan de zijkant van de behuizing vast, raak de
printplaat met de elektronica niet aan. Elektrostatische ontladingen kunnen
de harde schijf en ook het dockingstation onherstelbaar beschadigen.
Gebruik geen geweld bij het er uittrekken!
Kantel de harde schijf niet! Dit is vooral belangrijk bij 6.35cm-/2.5" harde
schijven!
Als de harde schijf nog nieuw is of wanneer de harde schijf niet is
gepartitioneerd of geformatteerd, verschijnt deze niet in de verkenner van
Windows als nieuw station. Dit is normaal. Raadpleeg hiervoor het hoofd-
stuk „Harde schijf partitioneren en formatteren".
Als een nieuwe harde schijf in het dockingstation wordt geplaatst, dan moet de
harde schijf eerst worden gepartitioneerd en aansluitend worden geformat-
teerd, voordat deze kan worden gebruikt en bijv. in de verkenner van Windows
verschijnt.
