14

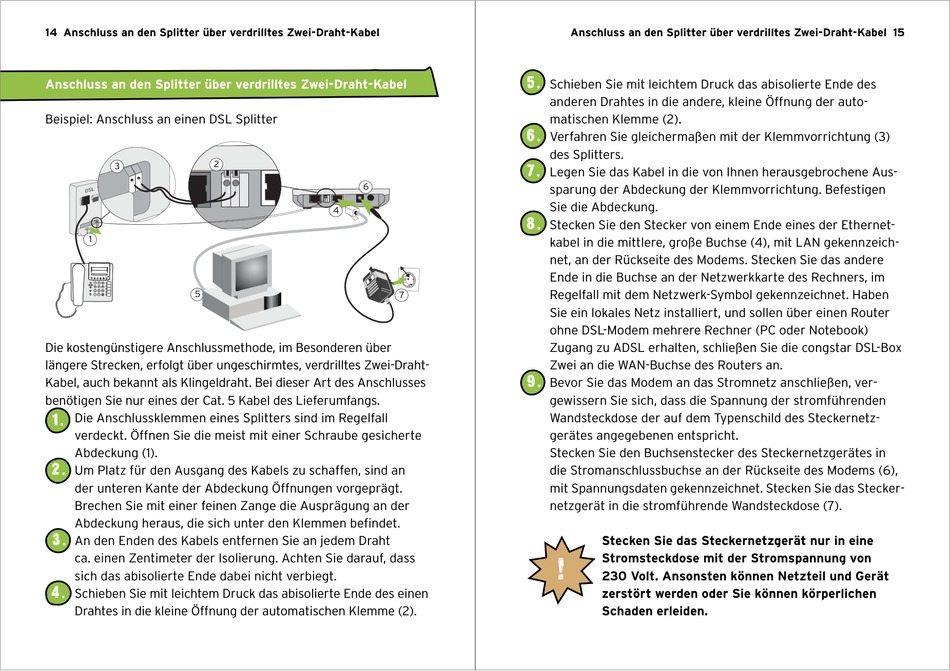

Anschluss an den Splitter über verdrilltes Zwei-Draht-Kabel
Anschluss an den Splitter über verdrilltes Zwei-Draht-Kabel
Beispiel: Anschluss an einen DSL Splitter
2
3
1
M
T
EXIT
! !
1
2
3
ABC
DEF
4
5
6
GHI
JKL
MNO
7
8
9
5
P
PQRS
TUV
EXYZ
R
0
Die kostengünstigere Anschlussmethode, im Besonderen über
längere Strecken, erfolgt über ungeschirmtes, verdrilltes Zwei-Draht-
Kabel, auch bekannt als Klingeldraht Bei dieser Art des Anschlusses
benötigen Sie nur eines der Cat 5 Kabel des Lieferumfangs
1.
Die Anschlussklemmen eines Splitters sind im Regelfall
verdeckt Öffnen Sie die meist mit einer Schraube gesicherte
Abdeckung (1)
2.
Um Platz für den Ausgang des Kabels zu schaffen, sind an
der unteren Kante der Abdeckung Öffnungen vorgeprägt
Brechen Sie mit einer feinen Zange die Ausprägung an der
Abdeckung heraus, die sich unter den Klemmen befindet
3.
An den Enden des Kabels entfernen Sie an jedem Draht
ca einen Zentimeter der Isolierung Achten Sie darauf, dass
sich das abisolierte Ende dabei nicht verbiegt
4.
Schieben Sie mit leichtem Druck das abisolierte Ende des einen
Drahtes in die kleine Öffnung der automatischen Klemme (2)
6
4
7
Anschluss an den Splitter über verdrilltes Zwei-Draht-Kabel
5.
Schieben Sie mit leichtem Druck das abisolierte Ende des
anderen Drahtes in die andere, kleine Öffnung der auto-
matischen Klemme (2)
6.
Verfahren Sie gleichermaßen mit der Klemmvorrichtung (3)
des Splitters
7.
Legen Sie das Kabel in die von Ihnen herausgebrochene Aus-
sparung der Abdeckung der Klemmvorrichtung Befestigen
Sie die Abdeckung
8.
Stecken Sie den Stecker von einem Ende eines der Ethernet-
kabel in die mittlere, große Buchse (4), mit LAN gekennzeich-
net, an der Rückseite des Modems Stecken Sie das andere
Ende in die Buchse an der Netzwerkkarte des Rechners, im
Regelfall mit dem Netzwerk-Symbol gekennzeichnet Haben
Sie ein lokales Netz installiert, und sollen über einen Router
ohne DSL-Modem mehrere Rechner (PC oder Notebook)
Zugang zu ADSL erhalten, schließen Sie die congstar DSL-Box
Zwei an die WAN-Buchse des Routers an
9.
Bevor Sie das Modem an das Stromnetz anschließen, ver-
gewissern Sie sich, dass die Spannung der stromführenden
Wandsteckdose der auf dem Typenschild des Steckernetz-
gerätes angegebenen entspricht
Stecken Sie den Buchsenstecker des Steckernetzgerätes in
die Stromanschlussbuchse an der Rückseite des Modems (6),
mit Spannungsdaten gekennzeichnet Stecken Sie das Stecker-
netzgerät in die stromführende Wandsteckdose (7)
Stecken Sie das Steckernetzgerät nur in eine
Stromsteckdose mit der Stromspannung von
!
230 Volt. Ansonsten können Netzteil und Gerät
zerstört werden oder Sie können körperlichen
Schaden erleiden.
15
