12

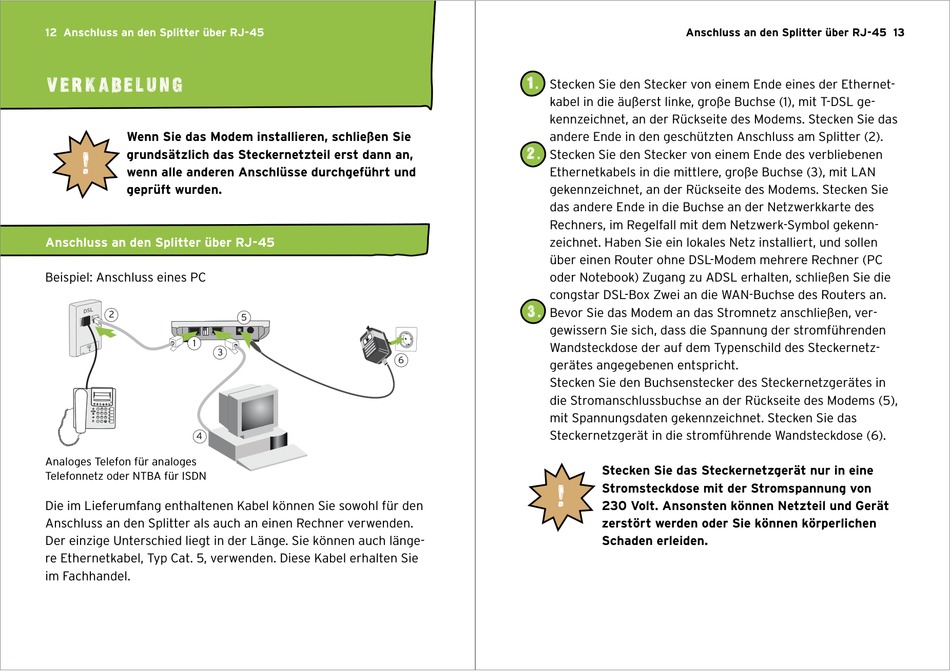

Anschluss an den Splitter über RJ-45
verkaBeLung
Wenn Sie das Modem installieren, schließen Sie
!
grundsätzlich das Steckernetzteil erst dann an,
wenn alle anderen Anschlüsse durchgeführt und
geprüft wurden.
Anschluss an den Splitter über RJ-45
Beispiel: Anschluss eines PC
2
1
3
M
! !
T
EXIT
1
2
3
ABC
DEF
4
5
6
GHI
JKL
MNO
P
7
8
9
PQRS
TUV
EXYZ
R
0
4
Analoges Telefon für analoges
Telefonnetz oder NTBA für ISDN
Die im Lieferumfang enthaltenen Kabel können Sie sowohl für den
Anschluss an den Splitter als auch an einen Rechner verwenden
Der einzige Unterschied liegt in der Länge Sie können auch länge-
re Ethernetkabel, Typ Cat 5, verwenden Diese Kabel erhalten Sie
im Fachhandel
5
6
Anschluss an den Splitter über RJ-45
1.
Stecken Sie den Stecker von einem Ende eines der Ethernet-
kabel in die äußerst linke, große Buchse (1), mit T-DSL ge-
kennzeichnet, an der Rückseite des Modems Stecken Sie das
andere Ende in den geschützten Anschluss am Splitter (2)
2.
Stecken Sie den Stecker von einem Ende des verbliebenen
Ethernetkabels in die mittlere, große Buchse (3), mit LAN
gekennzeichnet, an der Rückseite des Modems Stecken Sie
das andere Ende in die Buchse an der Netzwerkkarte des
Rechners, im Regelfall mit dem Netzwerk-Symbol gekenn-
zeichnet Haben Sie ein lokales Netz installiert, und sollen
über einen Router ohne DSL-Modem mehrere Rechner (PC
oder Notebook) Zugang zu ADSL erhalten, schließen Sie die
congstar DSL-Box Zwei an die WAN-Buchse des Routers an
3.
Bevor Sie das Modem an das Stromnetz anschließen, ver-
gewissern Sie sich, dass die Spannung der stromführenden
Wandsteckdose der auf dem Typenschild des Steckernetz-
gerätes angegebenen entspricht
Stecken Sie den Buchsenstecker des Steckernetzgerätes in
die Stromanschlussbuchse an der Rückseite des Modems (5),
mit Spannungsdaten gekennzeichnet Stecken Sie das
Steckernetzgerät in die stromführende Wandsteckdose (6)
Stecken Sie das Steckernetzgerät nur in eine
!
Stromsteckdose mit der Stromspannung von
230 Volt. Ansonsten können Netzteil und Gerät
zerstört werden oder Sie können körperlichen
Schaden erleiden.
13
