Inhaltszusammenfassung für Sangean U2
- Seite 1 Version 1...

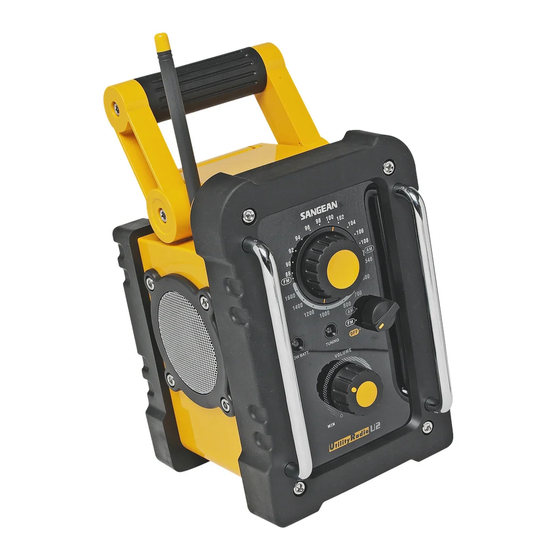

- Seite 2 Merkmale 1. AM/FM-2-Band-Radio 2. FM-Stereo über Kopfhörer (nicht im Lieferumfang enthalten) 3. Robust und wasserfest 4. Weiche, biegbare Federantenne 5. Zwei 7,5-cm-Lautsprecher mit starkem Magnet für exzellenten Klang 6. Präzisionssendereinstellung 7. LED-Anzeige für Sendereinstellung 8. Anzeige für schwache Batterien 9. Anschluss für Stereokopfhörer 10.
- Seite 3 Bedienelemente Sendereinstellungsknopf Netzschalter und AM/FM-Bandwahlschalter Lautstärkeregler LED-Anzeige für schwache Batterien LED-Anzeige für Sendereinstellung Kopfhöreranschluss Gleichstromanschluss Abdeckung des Batteriefachs Batteriefachbefestigung Tragegriff Weiche Federantenne für den FM-Bereich Lautsprecher Lautsprecher...
-
Seite 4: Batterien Einlegen
Batterien einlegen 1. Schrauben Sie die Befestigungsschraube des Batteriefaches heraus und nehmen Sie die Abdeckung des Batteriefaches von der Utility Radio. 2. Legen Sie vier Batterien der Größ e C (UM-2) in das Batteriefach. Achten Sie darauf, die Batterien gemäß der Angaben in der Zeichnung einzulegen. - Seite 5 Wechselstromadapter (im Lieferumfang enthalten Der Wechselstromadapter (Netzadapter) für das Utility Radio bietet 6-V-Gleichstrom mit positivem Mittenkontakt (1 A). Entfernen Sie die Gummiabdeckung, die den Gleichstrom- und den Kopfhöreranschluss bedeckt, und stecken Sie den Adapterstecker in den Gleichstromanschluss des Radios. Wenn der Adapter verwendet wird, werden die Batterien automatisch abgeschaltet.
- Seite 6 Bedienung Ihres Radios - FM 1. Schalten Sie Ihr Radio ein, indem Sie den Netzschalter auf die Position FM stellen. 2. Drehen Sie den Sendereinstellungsknopf, um den gewünschten Sender einzustellen. Bei FM ist die Einstellungsskala in MHz (Megahertz) eingeteilt. Die Einstellungs-LED leuchtet auf, wenn der Radiosender richtig eingestellt wurde.
- Seite 7 Bedienung Ihres Radios – AM (MW) 1. Schalten Sie Ihr Radio ein, indem Sie den Netzschalter auf die Position AM stellen. 2. Drehen Sie den Sendereinstellungsknopf, um den gewünschten Sender einzustellen. Bei AM ist die Einstellungsskala in kHz (Kilohertz) eingeteilt. Die Einstellungs-LED leuchtet auf, wenn der Radiosender richtig eingestellt wurde.
- Seite 8 Kopfhö reranschluss / FM-Stereo- Empfang Um Ihr Radio mit Kopfhörern zu benutzen (nicht im Lieferumfang enthalten), stecken Sie den Kopfhörer in die Kopfhörerbuchse und stellen dann die gewünschte Lautstärke über den Lautstärkeregler ein. Bei FM ist der Stereoempfang über Kopfhörer möglich. Robustes und wasserfestes Gerät Ihr Utility Radio ist auf die Verwendung im Freien ausgelegt.
-
Seite 9: Technische Daten
Technische Daten Frequenzbereich: AM 522 – 1710 kHz FM 87,5 – 108 MHz Batterien: 4 x Größe C (UM-2) Lebensdauer der Batterien: Etwa 35 Stunden bei Alkalibatterien Halbleiter: 6 x ICs, 2 Transistoren, 1 FET Ausgangsleistung: 2 x 5 mW über Kopfhörer 1,8 W über Lautsprecher Kopfhöreranschluss: 3,5 mm Durchmesser (Stereo) Eingangsgleichspannung: 6 V Gleichstrom - 1A...
