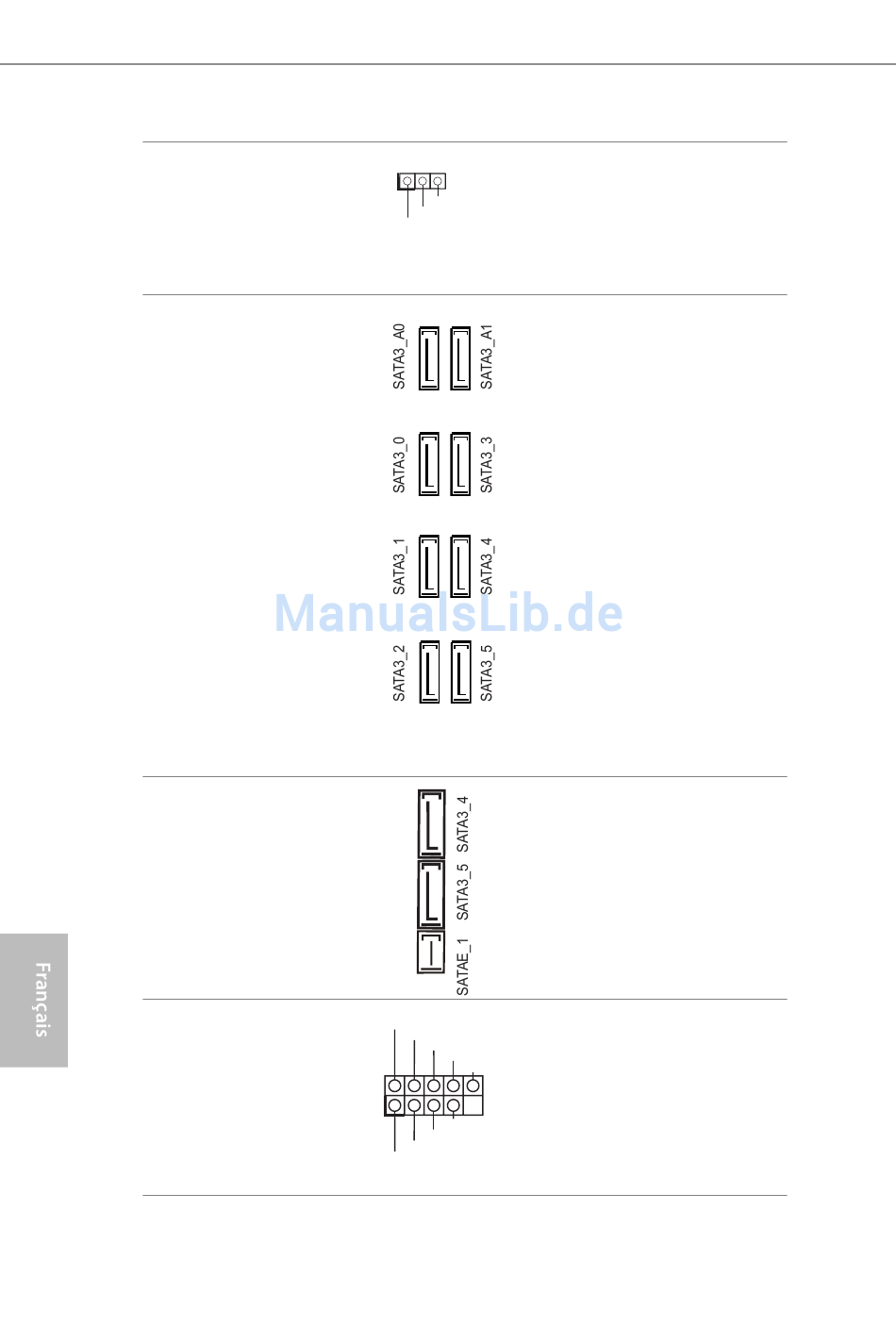

Embase LED
d'alimentation
(PLED1 à 3 broches)
(voir p.1, No. 23)
Connecteurs Serial ATA3
(SATA3_0)
(voir p.1, No. 12)
(SATA3_1)
(voir p.1, No. 14)
(SATA3_2)
(voir p.1, No. 16)
(SATA3_3)
(voir p.1, No. 13)
(SATA3_4)
(voir p.1, No. 15)
(SATA3_5)
(voir p.1, No. 17)
(SATA3_A0)
(voir p.1, No. 10)
(SATA3_A1)
(voir p.1, No. 11)
Connecteur série ATA
Express
(SATAE_1)
(voir p.1, No. 18)
Embases USB 2.0
(USB2_3 à 9 broches)
(voir p.1, No. 27)
(USB4_5 à 9 broches)
(voir p.1, No. 26)
56
1
PLED-
PLED+
PLED+
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Veuillez brancher le
LED d'alimentation du
châssis sur cette embase
pour indiquer l' é tat
d'alimentation du système.
Ces huit connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils de
stockage internes avec un
taux de transfert maximal
de 6,0 Go/s. SATA3_4,
SATA3_5 sont partagés
avec le connecteur SATA
Express.
Pour minimiser le temps
au démarrage, utilisez les
ports Intel® Z97 SATA
(SATA3_0) pour vos
appareils démarrables.
Veuillez connecter des
périphériques de stockage
SATA ou PCIe à ce
connecteur. Le connecteur
SATA Express est partagé
avec SATA3_4, SATA3_5
et M.2_SSD (NGFF) socket
3.
En plus des deux ports
USB 2.0 sur le panneau E/S,
cette carte mère est dotée
de deux embases. Chaque
embase USB 2.0 peut
prendre en charge deux
ports.
