BEDIENUNGSANLEITUNG
Papierwaage
SERIE PCE-LSZ100/200C
nicht eichfähige Waagen
Version 1.0
04.11.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE PCE-LSZ100C
Inhaltszusammenfassung für PCE PCE-LSZ100C

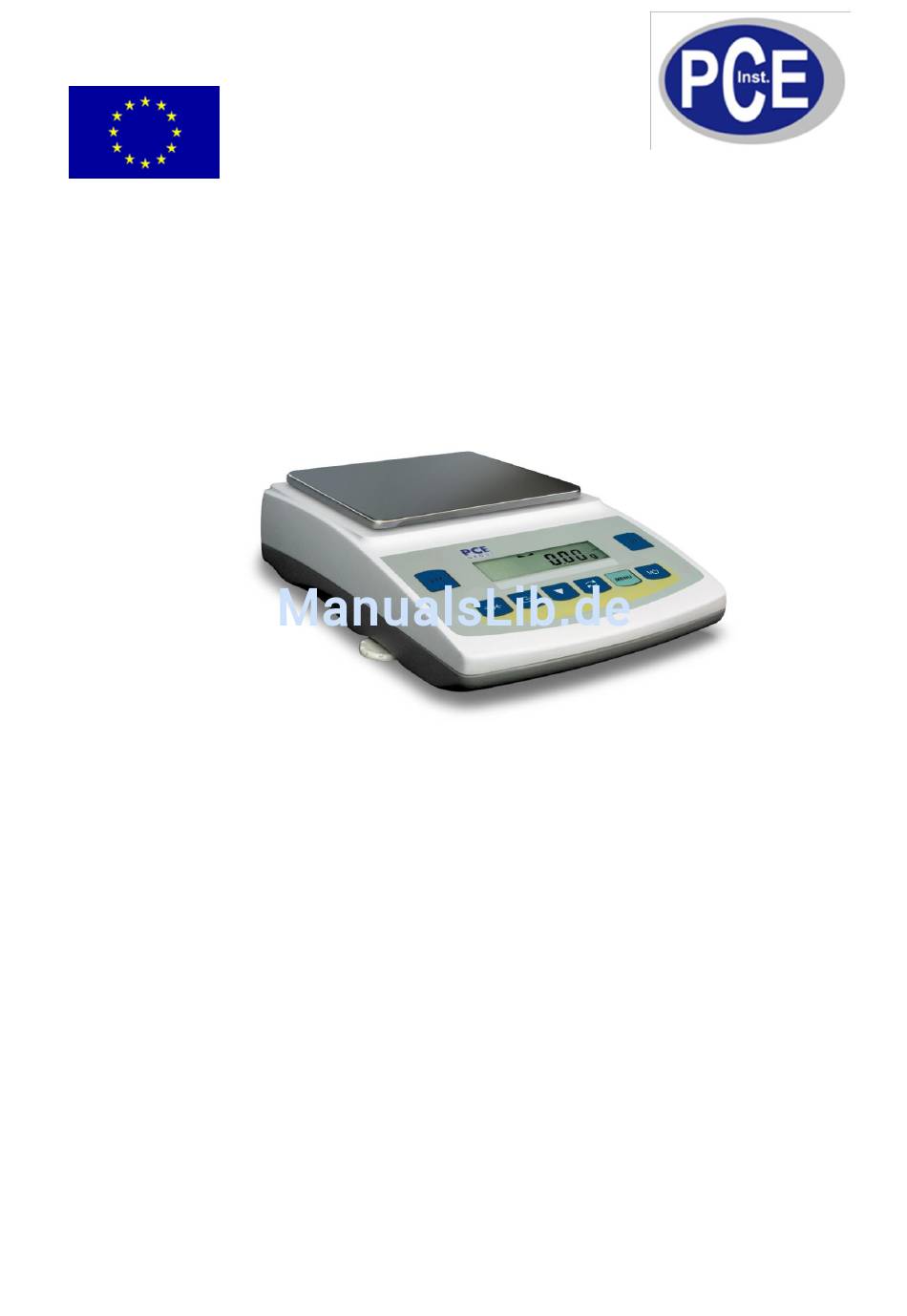

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 Made in Europe info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz.
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de INHALTSVERZEICHNIS 1. Einführung ........................3 2. Lieferbestandteile ......................3 3. Ansicht der Waage /Anschlüsse................4-5 4. Bedienung ........................6 5. Technische Daten ....................... 7 6. Entsorgung ........................7 7. Schutzmassnahmen ....................8 8. Wahl des geeigneten Standortes ................. 9 9. -
Seite 3: Einführung
_________________________________________________________________________________________________________________ www.warensortiment.de Einführung Die Waagen der Serie PCE-LSZ...C sind für Labore und Bereiche vorgesehen, die eine sehr hohe Genauigkeit erfordern. In bestimmten Abständen sollte die Wage justiert und kalibriert werden, dafür ist ein Prüfgewicht der Reihe II (Klasse E2 nach OIML) vorgesehen. Die Masse des Prüfgewichtes wird in der Tabelle der technischen Datenblätter vorgegeben (Tabelle... -
Seite 4: Ansicht Der Waage /Anschlüsse
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 3. Ansicht der Waage Waagen PCE-LSZ100C, PCE-LSZ600C: 1 – Schale 2 – Schalenaufnehmer 3 – Schalenring 4 – LCD-Display 5 – Steuerungstasten 6 – drehbare Füsse 7 – Libelle 8 – Windschutz Achtung: Waagen PCE-LSZ 600 besitzten... -
Seite 5: Ansicht Der Anschlüsse
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de Ansicht der Anschlüsse: Netzteil Zasilacz Drukarka Drucker lub komputer ~230V Przełącznik Anschluss Schalter Zasilacz RS232C adjustacji RxD (odbiór) RxD(Empfang) TxD(Senden) TxD (nadawanie) masa Masse obudowa Gehäuse... -
Seite 6: Bedienung
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de Bedienung g/m 2 Tarierfunktion (Gesamtgewicht minus Verpackungsgewicht) / Bestätigung Nullierung ( optional, gilt nur für den Handel) Ausdruck (Ergebnisausdruck) - Externe Kalibrierung der Waage - Umschalter Wägung in [g] / Papierwägung in g/m² MENU Menue Eingang Schalter EIN/AUS (standby) Signalisiert die Stabilisierung der Wägung Anzeige... -
Seite 7: Technische Daten
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de Technische Daten Waagentyp PCE-LSZ100C PCE-LSZ200C Wägebereich (Max) 100g 200g Mindestbelastung 0,02g 0,02g Ablesbarkeit (d) 0,001g 0,001g Eichwert (e) 0,01g 0,01g Tarierbereich -100g -200g Eichklasse - - - Zulässige Umgebungstemperatur +18 ÷ +33°C Wägezeit <5s Wägeschale 115mm Gesamtwaage ( mit Füssen) -
Seite 8: Schutzmassnahmen
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 7. Schutzmassnahmen Die PCE-LSZ...C Laborwaagen der Schutzklasse 2 darf nur an eine vorschriftsgemäss installierte Steckdose Schutzleiteranschluss (PE) angeschlossen werden. Die Schutzwirkung darf nicht durch eine Verlängerungsleitung ohne Schutzleiter aufgehoben werden. Bei Spannungs- versorgung aus Netzen ohne Schutzleiteranschluss ist von einem Fachmann ein gleichwertiger Schutz entsprechend den gültigen Installationsvorschriften herzustellen. -
Seite 9: Wahl Des Geeigneten Standortes
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de Wahl des geeigneten Standortes +33°C +18°C Setzen Sie das Gerät nicht über längere Zeit hoher Feuchte aus. Vermeiden Sie kon- densierende Luftfeuchtigkeit am Gerät. Sehr kalte Geräte zuerst bei Raumtemperatur (ca. +20 °C) vom Netz getrennt akklimatisieren. Bei ans Netz angeschlossenem Gerät, ist Betauung praktisch ausgeschlossen. -
Seite 10: Inbetriebnahme
Schraubfüsse 6 müssen so eingestellt werden, dass die Luftblase in der Libelle exakt im Zentrum der Sichtglas-Markierung liegt. 4. (nur: PCE-LSZ100C, PCE-LSZ600C) Setzen Sie die Schalenhalterung 2 ein. Legen Sie den Schalenbefestigungsring 3 ein, und anschliessend legen Sie die Schale 1... - Seite 11 BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de 5. (nur: PCE-LSZ1000C, PCE-LSZ4000C) Setzen sie die Halterungen der Schale 2 ein, anschliessend die Schale 1 auflegen. Schliessen Sie das eine Ende des Netzkabels an die dafür vorgesehene 12 V - Steckdose der Waage an. Das Gerät darf nur mit dem mitgelieferten Originalnetzkabel betrieben werden.
-
Seite 12: Allgemeine Betriebshinweise
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de Allgemeine Betriebshinweise Gewogene Masse sollte mittig aufgelegt / aufgestellt werden. Bei Waagen mit der Taste (Nullierung) und geändertem Wert des d (d=e) Bereiches sollte vor dem Auflegen der zu wägenden Masse überprüft werden, ob die Nullierungsanzeige " 0 "am Display angezeigt wird. Erst dann kann die zu wägende Masse aufgelegt werden. -
Seite 13: Externe Kalibrierung
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de Externe Kalibrierung Eine externe Kalibrierung sollte nur dann vorgenommen werden, wenn die Genauigkeit der angezeigten Werte unzureichend bzw. nicht zufriedenstellend ist. In diesem Fall sollte ein externes Prüfgewicht angewandt werden. Die Typ-Bezeichnung eines für diesen Zweck vorgesehenen Prüfgewichtes kann man aus der Tabelle der technischen Datenblätter der Waage entnehmen (oder ein genaueres Prüfgewicht anwenden). -
Seite 14: Anschluss Eines Peripheriegerätes
TxD (Senden) Wir bitten unter anderem an: Anschlusskabel Masse Thermodrucker Gehäuse Etikettendrucker Firma PCE-Group bietet Ihnen verschiedene Software-Varianten für Ihren PC, um eine einwandfreie Bearbeitung und Speicherung Ihrer Daten auf dem PC zu ge- währleisten. Erhältlich ist die Software unter www.pce-group-europe.com... -
Seite 15: Beschreibung Der Funktionen
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de Anschlusskabel WD-1 (verbindet Waage mit dem Drucker PC-BP1) WAAGE PC-BP1 Drucker Einstellung der DIP-Schalter bei dem PC-BP1 Drucker: SW-1 SW-2 SW-3 SW-4 SW-5 SW-6 SW-7 SW-8 13. Beschreibung der Funktionen Wägung in g/m² Diese Funktion erlaubt dem Anwender die Gewichtsermittlung von Papier, Kork, Vliesen, Textilien...in Gramm pro Quadratmeter [g/m²]. -
Seite 16: Einstellung Der Rs232C - Schnittstelle (Set Rs)
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 14. Einstellung der RS232C – Schnittstelle (SEt rS) 0.000g MENU Diese Funktion erlaubt folgende Schnittstellenparameter einzustellen: Sendegeschwindigkeit (bAud: 1200, S Et rS 4800, 9600), Anzahl der Bits in einem Byt (Bit: 7, Kontrolle der Parität (PArItY: 0, 1; F .. -
Seite 17: Wartung Und Pflege
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de 15. Wartung und Pflege Die Waage muss sorgfältig behandelt und regelmässig gereinigt werden. Nehmen Sie die Wägeschale und den Wägschalenhalter regelmässig ab und ent- fernen Sie Schmutz oder Staub unter der Wägeschale und auf dem Waagen- gehäuse mit einem weichen Pinsel oder einem weichen, fusselfreien, mit milder Seifenlauge angefeuchteten Tuch. -
Seite 18: Konformitätserklärung
