- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch BEDIENUNGSANLEITUNG SERIE PCE-PB-N...
-
Seite 2: Sicherheitshinweis
Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. WEEE-Reg.-Nr. DE 69278128 2. Technische Daten Waagentyp PCE-PB 60N PCE-PB 150N Wiegebereich (Max) 60 kg 150 kg Mindestlast (Min.) 60 g 150 g... -
Seite 3: Einführung

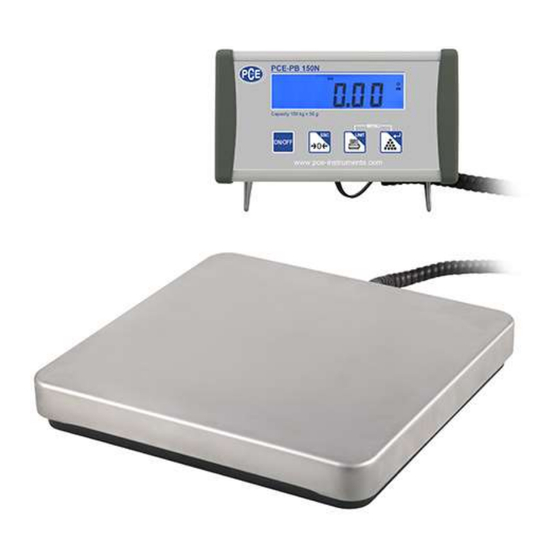

3. Einführung Bei den Plattformwaagen handelt es sich um Waagen, die aufgrund ihrer besonderen Funktion als Multifunktionswaagen in fast jedem Bereich zum Einsatz kommen. Das Display der Plattformwaage ist mit einem ca. 90 cm langen Spiralkabel verbunden, das bis zu 1,5 m ausgezogen werden kann. Die zu verwiegenden Objekte können somit problemlos über die Wiegefläche von 300 x 300 mm hinausragen. - Seite 4 5. Inbetriebnahme Entnehmen Sie die Waage aus der Verpackung und stellen diese auf eine gerade und trockene Fläche. Beachten Sie, dass die Waage stabil und sicher steht. Nun können Sie, wenn das Display auf dem Tisch stehen soll, die Displayhalterung in das Display schieben (siehe Displayrückseite). Jetzt verbinden Sie das Spiralkabel der Plattform mit dem Display, stecken die Batterien (6x 1,5V AA) oder das 9V Netzteil in die Waage (je nachdem welche Stromversorgung Sie nutzen möchten).
-
Seite 5: Wägeeinheiten
7. „ZERO / TARA“ Funktion „ “ Zuwiegung / Rezepturwiegung / Brutto - Netto Wiegung Wie schon beschrieben kann mit Hilfe der „ZERO / TARA“ Taste das im Display befindliche Ergebnis genullt (Tariert) werden. Das Display zeigt zwar einen 0,00 kg Wert an jedoch ist das genullt Gewicht im internem Speicher der Waage gespeichert und kann abgerufen werden. -
Seite 6: Zählfunktion
„PCS“ 9. Zählfunktion Die Waage ermöglicht mit Hilfe von Referenzgewichten, Stückzählungen durchzuführen. Das Stückgewicht sollte die Ablesbarkeit (Auflösung = d) nicht unterschreiten. Beachten Sie dabei die Mindestlast, Auflösung und Genauigkeit der Waage. (siehe technische Daten Seite 2) Die Erstbenutzung der Funktion erfolgt in zwei Schritten. 1. -
Seite 7: Inhaltsverzeichnis
- SEnd (Einstellung Datenübertragung / mehr Infos unter 10.2) - KEY* (per Tastendruck) - ASK (auf Anfrage vom PC) - ConT (kontinuierliche Datenübertragung) - STAb (Datenübertragung wenn der Wiegewert stabil ist) ---------------------------------------------------------------------------------------------------------------- - bAUD (Einstellung der Baudrate / mehr Infos unter 10.3) - 2400 - 4800 - 9600*... -
Seite 8: Funktionen Der Tasten Im Einstellmenü
10.1. Funktionen der Tasten im Einstellmenü 1. „Print / Unit“ Taste Die Taste ermöglicht zwischen den Menüs zu wechseln und die Einstellungen zu ändern. 2. „Zähl / Enter“ Taste Die Taste ist eine Bestätigungstaste. Wenn also Einstellungen übernommen werden sollen. 3. -
Seite 9: Schnittstellenbeschreibung
- ASK 10.2.4 Datenübertragung auf Anfrage vom PC Hier kommt die Besonderheit der bidirektionalen Schnittstelle zur Geltung. Mit Hilfe der folgenden Befehle kann die Waage ferngesteuert werden. Das ermöglicht eine bequeme Einbindung in Systeme wie z.B. Warenwirtschaftssysteme oder die Versandsoftware der Firmen DHL, GLS usw. - TARA Befehl (–T-) Der Befehl tariert das Gewicht welches sich auf der Waage befindet aus Befehl :... -
Seite 10: Baud (Einstellung Der Baudrate / Mehr Infos Unter 10.3)
10.3 bAud Einstellung der Baudrate Damit eine problemlose Kommunikation hergestellt werden kann, muss die Baudrate der Waage mit den Einstellungen des PC´s und der Software abgeglichen werden. Zur Auswahl stehen: 2400 / 4800 oder 9600 baud 10.4 Au-PO Auto-Power-OFF Die Waage ermöglicht die automatische Selbstabschaltung zu aktivieren oder zu deaktivieren. Dieses ist Sinnvoll, wenn z.B. -
Seite 11: Ho-Fu (Hold Funktion / Gewichtswert Im Display Halten / Mehr Infos Unter 10.7)
10.7 Ho-Fu Hold Funktion / Gewichtswert im Display halten Diese Funktion ermöglicht den Gewichtswert im Display fest zu halten, obwohl die Last schon von der Waage genommen wird. Zur Auswahl haben Sie: - KEY-Ho* 10.7.1 Haltefunktion durch Tastenkombination ( & Wenn diese Funktion aktiv ist kann der Wert der im Display ist, mit Hilfe der Tastenkombination (siehe oben), gehalten werden. -
Seite 12: Zero (Einstellung Gewichtsnullpunkt Beim Start Der Waage / Mehr Infos Unter 10.8)
10.8 Zero Einstellung Gewichtsnullpunkt beim Start der Waage Diese Funktionen hängen mit dem Startpunkt der Waage zusammen. Wird eine Waage mit einem Gewicht auf der Plattform gestartet, so wird das Gewicht automatisch genullt damit keine Fehlwägung gemacht werden kann. Es gibt aber Situationen in dem es besser ist, dass das Gewicht nicht genullt wird. Beispiel: Füllstandkontrolle. -
Seite 13: Calib (Einstellung Kalibrierung / Justage / Mehr Infos Unter 10.9)
10.9 CALib Einstellung Kalibrierung / Justage Die Waagen sind von Werk aus justiert, sollten aber in regelmäßigen Abständen auf die Genauigkeit überprüft werden. Bei Abweichungen kann die Waage mit Hilfe dieser Funktion neu justiert werden. Dazu werden Referenzgewichte benötigt. Wir empfehlen dazu bei der Einpunktjustage „C-FrEE“ ca. 2/3 der Maximallast als Kalibriergewicht zu nutzen. -
Seite 14: Reset (Zurücksetzen Auf Werkseinstellungen / Mehr Infos Unter 10.10)
Waage lässt sich nicht einschalten Stromversorgung prüfen Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
