PCE -BTS Serie Bedienungsanleitung
Verwandte Anleitungen für PCE PCE-BTS Serie
Inhaltszusammenfassung für PCE PCE-BTS Serie

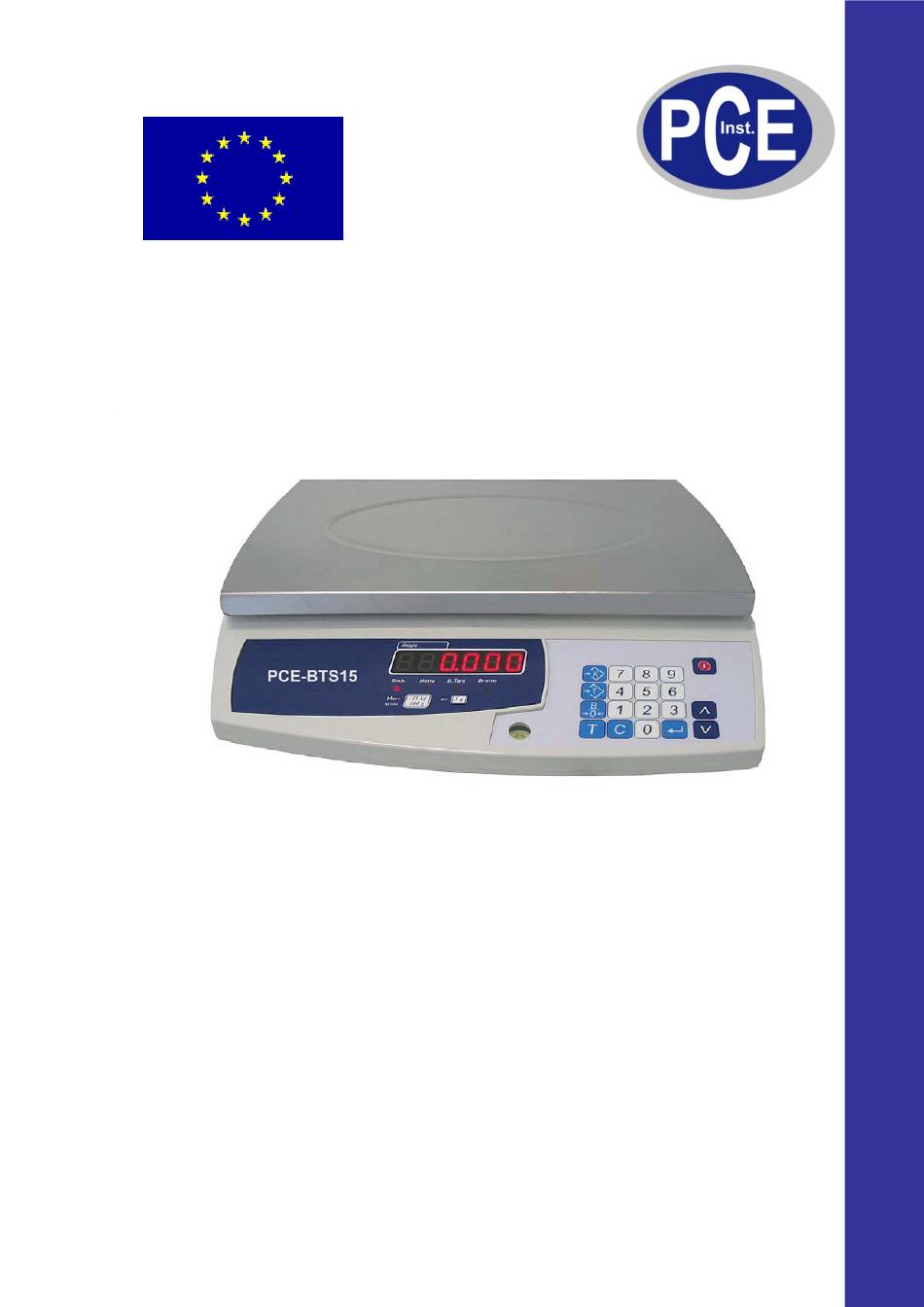

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Made in Europe Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de BEDIENUNGSANLEITUNG Tischwaage SERIE PCE-BTS eichfähige Waagen PCE Group: ba-zaehlwaage-pce-cbs15-de...
-
Seite 2: Inhaltsverzeichnis
Automatische Selbstausschaltung der Waage ..............12 10.3.1 Einstellungen der RS-232 Schnittstelle ................12 10.3.2 Universalprotokolle ......................13 10.3.3 Zusammenarbeit mit einem PCE-BP1 und ELTRON Drucker .......... 14 10.3.4 Ausgang aus dem Parameter- Programmier - Menü der Waage........15 10.3.5 Herstellereinstellungen ...................... 15 10.3.6 Ausgang aus dem Programmier- Menü... -
Seite 3: Einführung
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de Einführung Die eichfähige Tischwaage der Serie PCE-BTS15 ist eine elektronische Waage ausgestattet mit einem tensometrischen Kraftumwandler. Die Ergebnisse werden digital auf jeweiligen Anzeigen angezeigt. Lieferbestandteile 1. Waage 2. Schale 3. Akku( Optional), 4. Netzkabel ZN 12 V / 500 mA 5. -
Seite 4: Bedienung
- Speicherung des Tarawertes mit Hilfe der Tastatur - Tarierfunktion - Nullstellung - Einsicht der Bruttomasse während der Wägung - Etiketten Ausdruck - Codierung der Waage - Ausdruck der zusammengefassten Wägungsliste / PCE- BP1 Drucker - Anschlussmöglichkeit an ein Peripheriegerät wie z.B. einen PC... -
Seite 5: Technische Daten
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de 4. Technische Daten PCE - BTS15 Waagentyp Eichklasse Zweibereichswaage Waagenart Max 1 = 6kg , Max 2 = 15kg Wiegebereich (Max) [kg] Mindestbelastung 40g ÷ 15kg 235 x 342 mm Wiegeschale -10 ÷ 40°C Zulässige Umgebungstemp. e 1 = 2g , e 2 = 5g... -
Seite 6: Wahl Des Geeigneten Standortes
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 6. Schutzmassnahmen Die PCE-BTS15 Tischwaage darf nur an eine vorschrifts- gemäß installierte Steckdose Schutzleiteranschluss (PE) angeschlossen werden. Die Schutzwirkung darf nicht durch eine Verlängerungsleitung ohne Schutzleiter aufgehoben werden. Bei Spannungsversorgung aus Netzen ohne Schutzleiteranschluss ist von einem... -
Seite 7: Inbetriebnahme
Verlängerungskabel mit Schutzleiterverwenden. Netzkabel an eine vorschriftsmässig installierte Steckdose mit Schutzleiteranschluss ( PE ) anschliessen. Stromversorgung: Die Tischwaage PCE-BTS15 hat drei Möglichkeiten mit Strom versorgt zu werden: eine standard Netzteilversorgung 230V/50Hz . eine Akkuversorgung ( 8-Stunden Dauerbetrieb ) / optional und eine Batterieversorgung mit 6 x R20(GP13A) –... -
Seite 8: Grundfunktionen
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 9. Grundfunktionen Das Einschalten der Waage erfolgt nach dem drücken der Taste Waage sollte bei nicht belasteter Wiegeschale eingeschaltet werden. Nach dem Einschalten der Waage werden am Display Informationen über die Programmversion der Waage angezeigt und anschliessend Testet die Waage automatisch alle Anzeigen und Kontrolllämpchen. -
Seite 9: Einsicht Des Bruttowertes
. Die Waage geht in den Wiegemodus mit der eingegebenen Codenummer über. Diese Funktion „Codierung” ist nur bei aktivem Protokoll des PCE-BP1 Druckers möglich. 9.5.2 Direkte Speicherung der Einzelmasse mit Hilfe der Memory-Tasten Damit ein schnelles Abrufen des vorher gespeicherten Wertes der Masse zu ermöglichen, wurden hierfür die Memory-Tasten... -
Seite 10: Funktionen Des Programmier- Menüs Der Waage
Parität ( 7N1, 7E1, 7O1, 8N1, 8E1, 8O1), Übertragungsart (r,rU,C,AU), Protokoll ENQ wird wie folgt eingestellt: - ENQ Übetragungsgeschwindigkeit ( 600,...,115200bd ), Parität (7N1,7E1,7O1, 8N1,8E1,8O1), Übertragungsart (r,rU,C,AU) PCE-BP1-Druckerprotokoll - BP_1 Übertragungsparameter, - PAR_TR Übertragungsgeschwindigkeit (600,...115200bd), - BAUD Parität (7N1,7E1,7O1, 8N1,8E1,8O1),... -
Seite 11: Programmierung Der Waagen-Parameter
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de 10.2 Programmierung der Waagen-Parameter Nachdem Sie in das Programmierungs-Menü der Waage mit Hilfe der Tasten gelangt sind, wählen Sie die Funktion SET aus. Drücken Sie die Taste um in die Funktion SET zu gelangen. Mit Hilfe der Tasten wählen Sie eine entsprechende Funktion aus , mögliche Funktionen: FilT... -
Seite 12: Standby - Funktion
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 10.2.4 STANDby - Funktion In dem Funktions-Menü SET , mit Hilfe der Tasten wählen Sie die Funktion SLEEP aus. Nach dem Drücken der Taste gelangen Sie in den Eingabemodus der Funktion hinein. Mit Hilfe der Tasten wählen Sie die entsprechende Zeit 1...100 ( in Sekunden ) aus, nach der sich die Anzeige automatisch in den Standby-Modus versetzt. -
Seite 13: Universalprotokolle
Wägungsinformationen an das Peripheriegerät verantwortlich. Mögliche Übertragungsprotokolle - Zusammenarbeit mit einem PC PRINT - Zusammenarbeit mit einem ELTRON oder PCE-BP1 Drucker - RS-Schnittstelle • BP_1 - Drucker Nach der Auswahl des BP_1 Druckerprotokolls an der Waage, wird der Ausdruck in Form eines Kassenzettels ausgedruckt. -
Seite 14: Zusammenarbeit Mit Einem Pce-Bp1 Und Eltron Drucker
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 10.3.3 Zusammenarbeit mit einem PCE-BP1 und ELTRON Drucker ELTRON – Protokoll Auf der Anzeige WEIGHT werden folgende Optionen (PAr_tr, PRINT, HOW_LB, NO_LB, CLOCK, END_E ) angezeigt. Die Option Par_tr erlaubt die Einstellung der Übertragungsparameter im Bereich von; ( 600...115200 ) und die Arbeitsparameter der RS-Schnittstelle ( 7n1;... -
Seite 15: Ausgang Aus Dem Parameter- Programmier - Menü Der Waage
BETRIEBSANLEITUNG _________________________________________________________________________________________________________________ www.warensortiment.de 10.3.4 Ausgang aus dem Parameter- Programmier - Menü der Waage Nachdem Sie im Menu SET die Waage entsprechend einprogrammiert haben, verlassen Sie es indem Sie die Funktion END_S wählen und die Taste drücken. Sie kehren in das Hauptmenü der Waage zurück. In der Anzeige wird die Meldung SET angezeigt. -
Seite 16: Fehlermeldungen
BETRIEBSANLEITUNG __________________________________________________________________________________________________________________ www.warensortiment.de 11. Fehlermeldungen Nach dem Einschalten der Waage Anzeige Ursache Waage wurde mit einer 20% Mehrbelastung als der Max. Wiegebereich der Waage eingeschaltet. nnnnnn Nehmen Sie die Belastung von der Wiegeschale herunter. Waage wurde ohne Wiegeschale eingeschaltet. UUUUUU Setzen Sie die Wiegeschale der Waage auf. -
Seite 17: Konformitätserklärung
Council Directive 89/336/EEC Date: 23.11.2006 Signature: PCE-GROUP Europe OHG Management Für Rückfragen oder Fragen zur Kalibrierung, sprechen Sie uns bitte an: PCE Deutschland GmbH Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier:...
