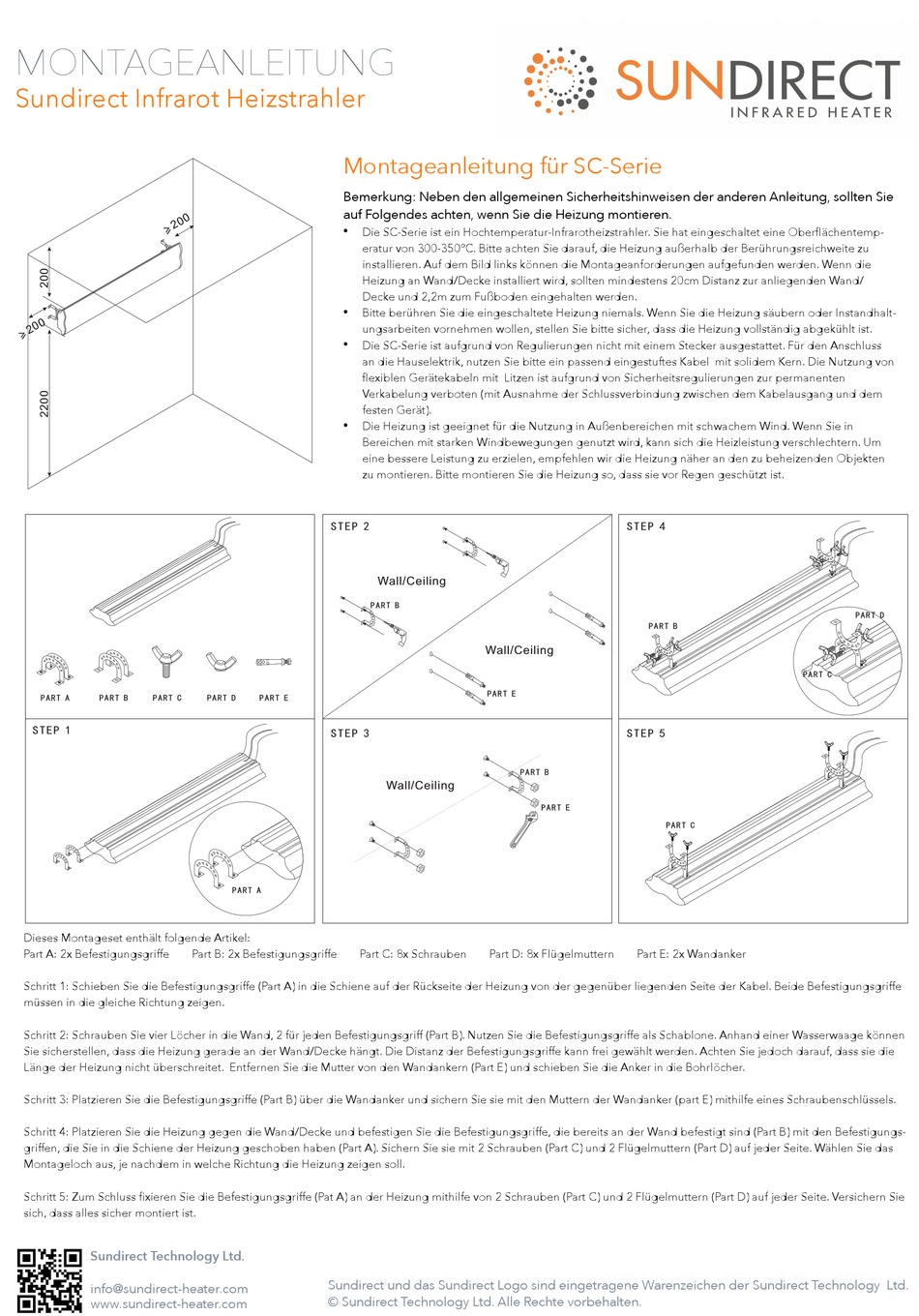

MONTAGEANLEITUNG
Sundirect Infrarot Heizstrahler
Dieses Montageset enthält folgende Artikel:
!
Part A: 2x Befestigungsgriffe
Schritt 1: Schieben Sie die Befestigungsgriffe (Part A) in die Schiene auf der Rückseite der Heizung von der gegenüber liegenden Seite der Kabel. Beide Befestigungsgriffe
müssen in die gleiche Richtung zeigen.
Schritt 2: Schrauben Sie vier Löcher in die Wand, 2 für jeden Befestigungsgriff (Part B). Nutzen Sie die Befestigungsgriffe als Schablone. Anhand einer Wasserwaage können
Sie sicherstellen, dass die Heizung gerade an der Wand/Decke hängt. Die Distanz der Befestigungsgriffe kann frei gewählt werden. Achten Sie jedoch darauf, dass sie die
!
Länge der Heizung nicht überschreitet. Entfernen Sie die Mutter von den Wandankern (Part E) und schieben Sie die Anker in die Bohrlöcher.
!
Schritt 3: Platzieren Sie die Befestigungsgriffe (Part B) über die Wandanker und sichern Sie sie mit den Muttern der Wandanker (part E) mithilfe eines Schraubenschlüssels.
Schritt 4: Platzieren Sie die Heizung gegen die Wand/Decke und befestigen Sie die Befestigungsgriffe, die bereits an der Wand befestigt sind (Part B) mit den Befestigungs-
griffen, die Sie in die Schiene der Heizung geschoben haben (Part A). Sichern Sie sie mit 2 Schrauben (Part C) und 2 Flügelmuttern (Part D) auf jeder Seite. Wählen Sie das
!
Montageloch aus, je nachdem in welche Richtung die Heizung zeigen soll.
Schritt 5: Zum Schluss fixieren Sie die Befestigungsgriffe (Pat A) an der Heizung mithilfe von 2 Schrauben (Part C) und 2 Flügelmuttern (Part D) auf jeder Seite. Versichern Sie
sich, dass alles sicher montiert ist.
!
Sundirect Technology Ltd.
info@sundirect-heater.com
www.sundirect-heater.com
Montageanleitung für SC-Serie
Bemerkung: Neben den allgemeinen Sicherheitshinweisen der anderen Anleitung, sollten Sie
auf Folgendes achten, wenn Sie die Heizung montieren.
•
Die SC-Serie ist ein Hochtemperatur-Infrarotheizstrahler. Sie hat eingeschaltet eine Oberflächentemp-
eratur von 300-350°C. Bitte achten Sie darauf, die Heizung außerhalb der Berührungsreichweite zu
installieren. Auf dem Bild links können die Montageanforderungen aufgefunden werden. Wenn die
Heizung an Wand/Decke installiert wird, sollten mindestens 20cm Distanz zur anliegenden Wand/
Decke und 2,2m zum Fußboden eingehalten werden.
•
Bitte berühren Sie die eingeschaltete Heizung niemals. Wenn Sie die Heizung säubern oder Instandhalt-
ungsarbeiten vornehmen wollen, stellen Sie bitte sicher, dass die Heizung vollständig abgekühlt ist.
•
Die SC-Serie ist aufgrund von Regulierungen nicht mit einem Stecker ausgestattet. Für den Anschluss
an die Hauselektrik, nutzen Sie bitte ein passend eingestuftes Kabel mit solidem Kern. Die Nutzung von
flexiblen Gerätekabeln mit Litzen ist aufgrund von Sicherheitsregulierungen zur permanenten
Verkabelung verboten (mit Ausnahme der Schlussverbindung zwischen dem Kabelausgang und dem
festen Gerät).
•
Die Heizung ist geeignet für die Nutzung in Außenbereichen mit schwachem Wind. Wenn Sie in
Bereichen mit starken Windbewegungen genutzt wird, kann sich die Heizleistung verschlechtern. Um
eine bessere Leistung zu erzielen, empfehlen wir die Heizung näher an den zu beheizenden Objekten
zu montieren. Bitte montieren Sie die Heizung so, dass sie vor Regen geschützt ist.
Part B: 2x Befestigungsgriffe
Part C: 8x Schrauben
Sundirect und das Sundirect Logo sind eingetragene Warenzeichen der Sundirect Technology Ltd.
© Sundirect Technology Ltd. Alle Rechte vorbehalten.
Part D: 8x Flügelmuttern
Part E: 2x Wandanker
