MONTAGEANLEITUNG
Sundirect Infrarotheizungen
Sundirect Technology Ltd.
info@sundirect-heater.com

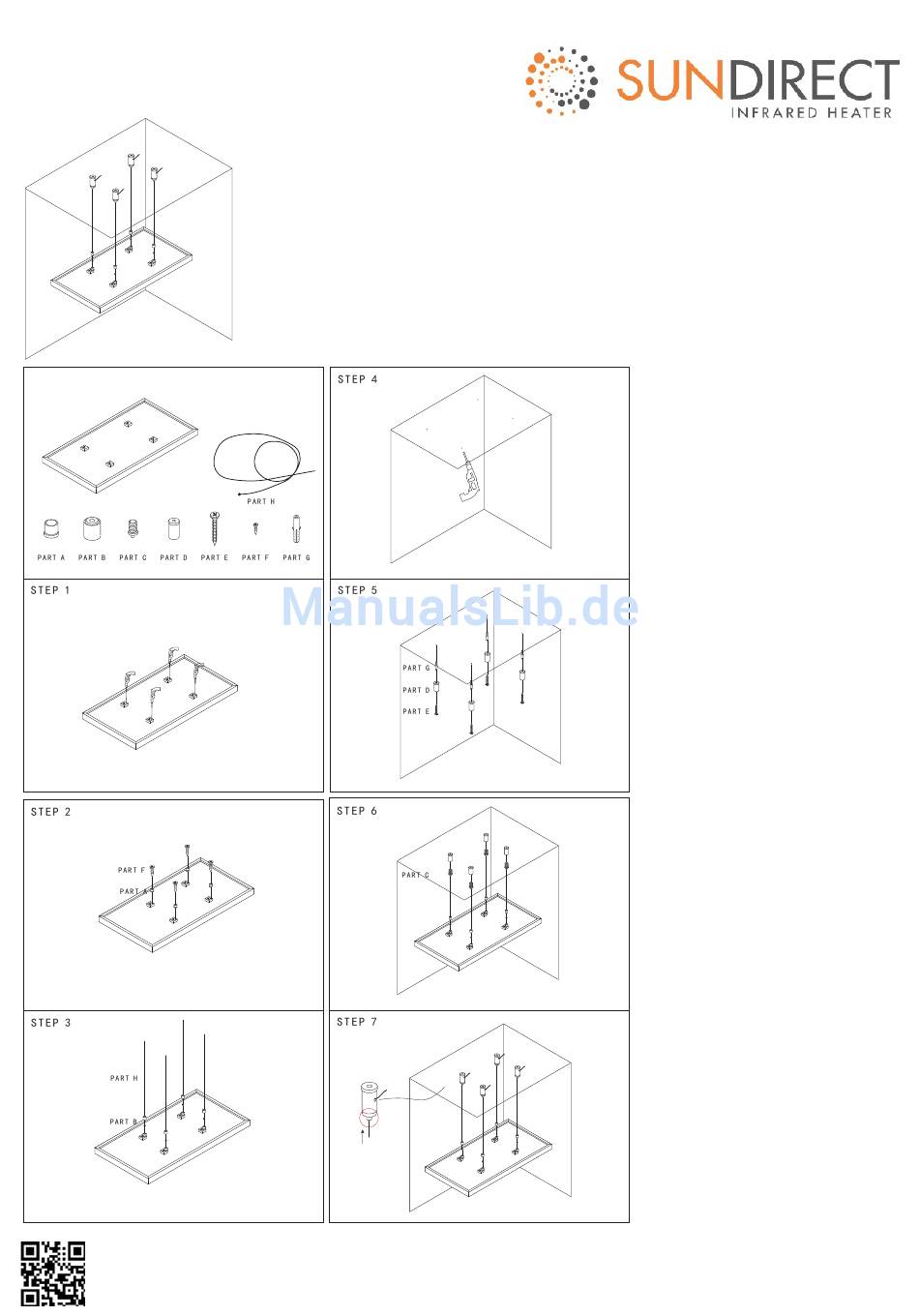

Deckenmontage von PE Paneelen mit BC002
Das im Paket enthaltene Montageset ist konzipiert für die Montage an soliden
Decken. Wenn Sie das Paneel an anderen Deckenarten montieren wollen
benötigen Sie angemessene Befestigungen (nicht im Lieferumfang
enthalten). Bitte stellen Sie fest ob die Decke für die Insallation geeignet ist.
Wir empfehlen Ihnen das Paneel von einem qualifizierten Elektriker oder
einem autorisierten Sundirect Installateur montieren zu lassen.
Sundirect und das Sundirect Logo sind eingetragene Warenzeichen der Sundirect Technology Ltd.
© Sundirect Technology Ltd. Alle Rechte vorbehalten.
Schritt 1: Bohren Sie vier Löcher mit 2mm
Umfang in die Montageschienen auf der
Rückseite des Paneels wie auf der
Zeichnung.
Schritt 2: Schrauben Sie Part A mit der
Schraube (Part F) anhand eines
Schraubenziehers an die Montageschiene.
Stellen Sie sicher, dass Part A fest an der
Schiene montiert ist.
Schritt 3: Führen Sie das Kabel (Part H) in
Part B ein und ziehen Sie es mit Part A fest.
Schritt 4: Bohren Sie vier Löcher mit 8mm
Durchmesser in die Decke.
Schritt 5: Stecken Sie die Dübel (Part G) in
die gebohrten Löcher an der Decke und
fixieren Part D an der Decke mithilfe der
Schraube (Part E).
Schritt 6: Stecken Sie das Kabel (Part H) in
Part C und bringen sie es dann an Part D an.
Schließen Sie Part C und Part D und stellen
Sie sicher, dass das Reststück des Kabel aus
dem Loch an der Seite von Part D
herausguckt.
Schritt 7: Passen Sie das Kabel (Part H) auf
die gewünschte Länge an. Sie können die
Länge jederzeit neu anpassen indem Sie
auf das Endstück von Part C pressen.
