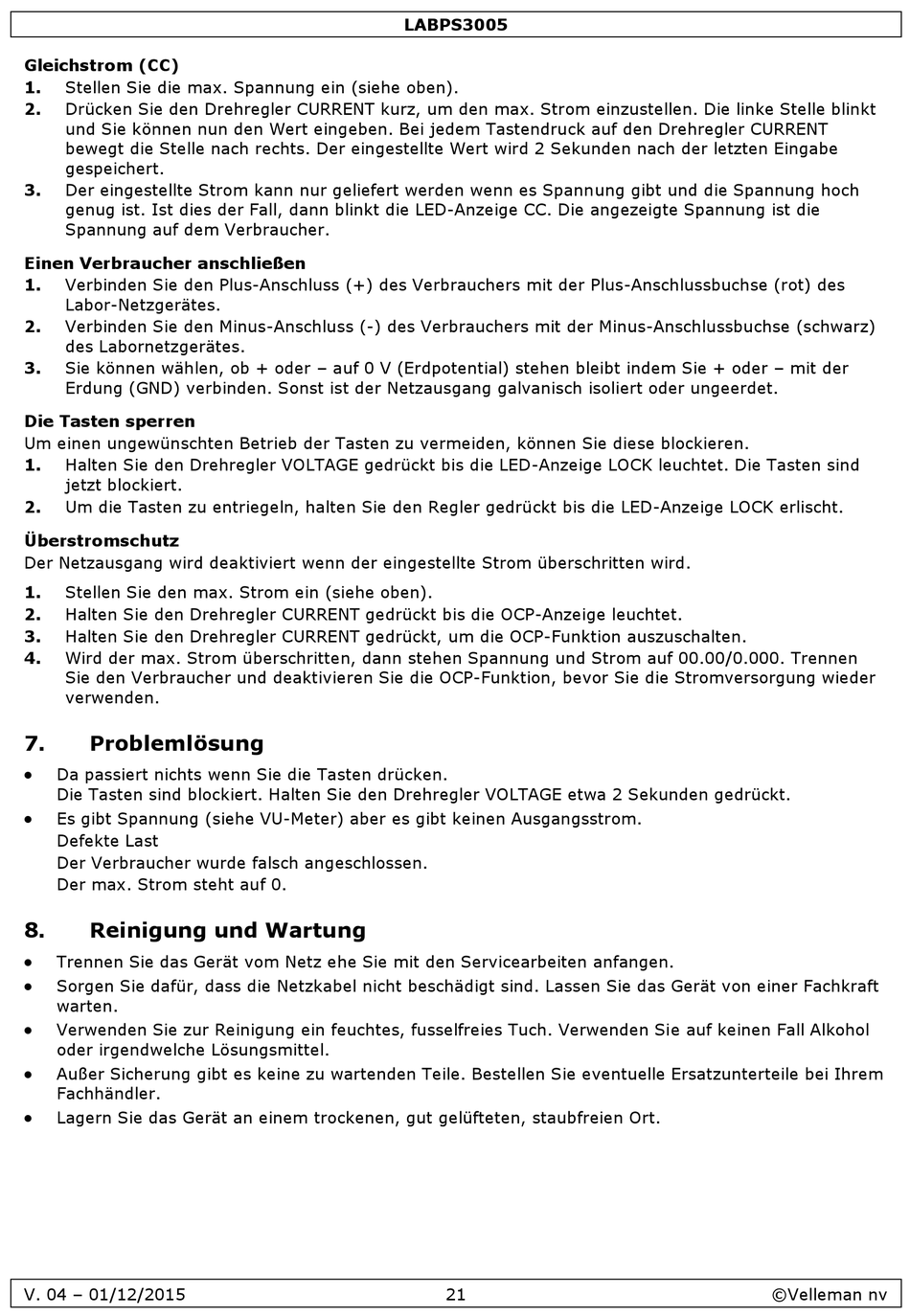

Gleichstrom (CC)
1.
Stellen Sie die max. Spannung ein (siehe oben).
2.
Drücken Sie den Drehregler CURRENT kurz, um den max. Strom einzustellen. Die linke Stelle blinkt
und Sie können nun den Wert eingeben. Bei jedem Tastendruck auf den Drehregler CURRENT
bewegt die Stelle nach rechts. Der eingestellte Wert wird 2 Sekunden nach der letzten Eingabe
gespeichert.
3.
Der eingestellte Strom kann nur geliefert werden wenn es Spannung gibt und die Spannung hoch
genug ist. Ist dies der Fall, dann blinkt die LED-Anzeige CC. Die angezeigte Spannung ist die
Spannung auf dem Verbraucher.
Einen Verbraucher anschließen
1.
Verbinden Sie den Plus-Anschluss (+) des Verbrauchers mit der Plus-Anschlussbuchse (rot) des
Labor-Netzgerätes.
2.
Verbinden Sie den Minus-Anschluss (-) des Verbrauchers mit der Minus-Anschlussbuchse (schwarz)
des Labornetzgerätes.
3.
Sie können wählen, ob + oder – auf 0 V (Erdpotential) stehen bleibt indem Sie + oder – mit der
Erdung (GND) verbinden. Sonst ist der Netzausgang galvanisch isoliert oder ungeerdet.
Die Tasten sperren
Um einen ungewünschten Betrieb der Tasten zu vermeiden, können Sie diese blockieren.
1.
Halten Sie den Drehregler VOLTAGE gedrückt bis die LED-Anzeige LOCK leuchtet. Die Tasten sind
jetzt blockiert.
2.
Um die Tasten zu entriegeln, halten Sie den Regler gedrückt bis die LED-Anzeige LOCK erlischt.
Überstromschutz
Der Netzausgang wird deaktiviert wenn der eingestellte Strom überschritten wird.
1.
Stellen Sie den max. Strom ein (siehe oben).
2.
Halten Sie den Drehregler CURRENT gedrückt bis die OCP-Anzeige leuchtet.
3.
Halten Sie den Drehregler CURRENT gedrückt, um die OCP-Funktion auszuschalten.
4.
Wird der max. Strom überschritten, dann stehen Spannung und Strom auf 00.00/0.000. Trennen
Sie den Verbraucher und deaktivieren Sie die OCP-Funktion, bevor Sie die Stromversorgung wieder
verwenden.
7.
Problemlösung
Da passiert nichts wenn Sie die Tasten drücken.
Die Tasten sind blockiert. Halten Sie den Drehregler VOLTAGE etwa 2 Sekunden gedrückt.
Es gibt Spannung (siehe VU-Meter) aber es gibt keinen Ausgangsstrom.
Defekte Last
Der Verbraucher wurde falsch angeschlossen.
Der max. Strom steht auf 0.
8.
Reinigung und Wartung
Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft
warten.
Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol
oder irgendwelche Lösungsmittel.
Außer Sicherung gibt es keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem
Fachhändler.
Lagern Sie das Gerät an einem trockenen, gut gelüfteten, staubfreien Ort.
V. 04 – 01/12/2015
LABPS3005
21
©Velleman nv
