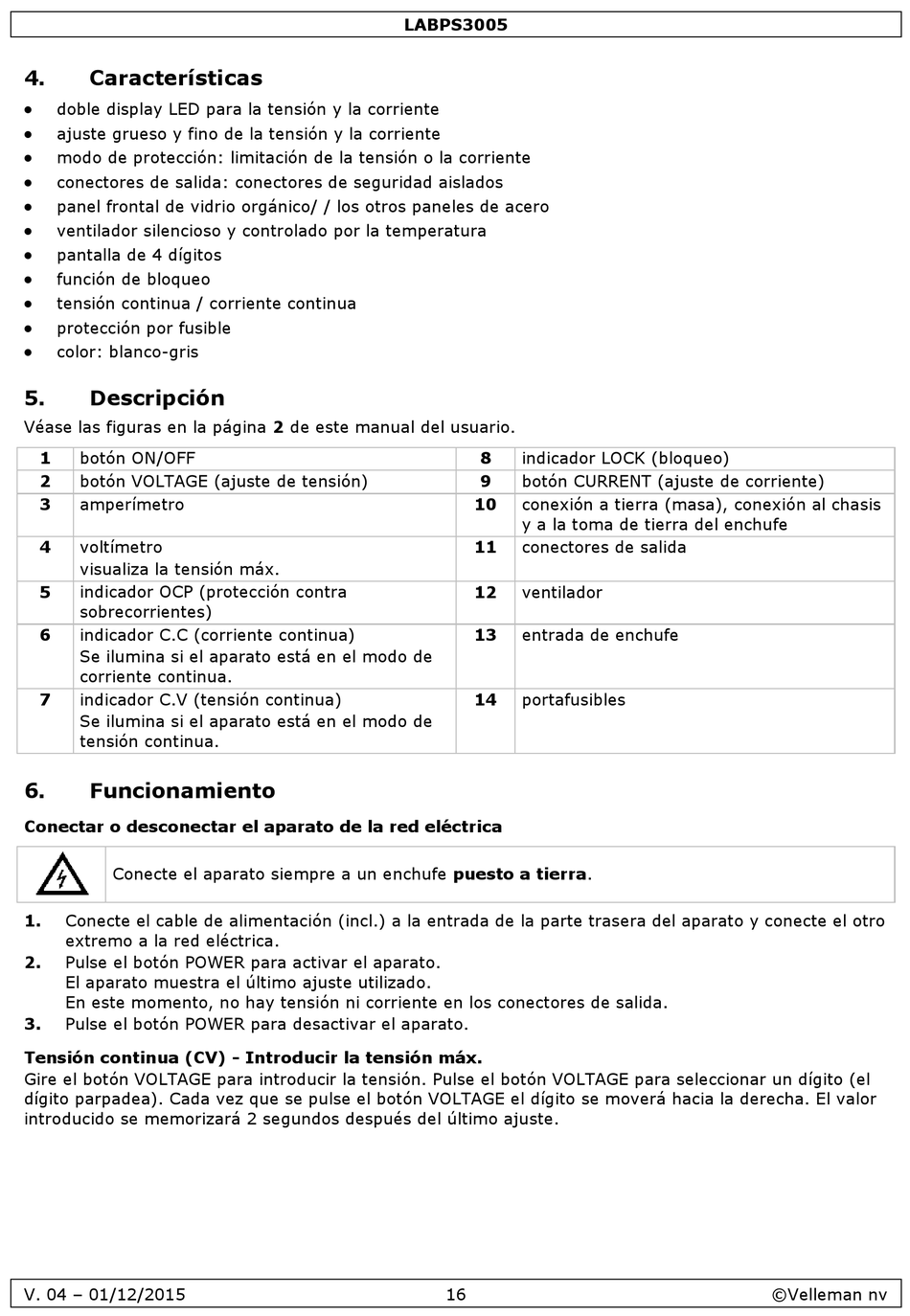

Características - Velleman LABPS3005 Bedienungsanleitung

4. Características

doble display LED para la tensión y la corriente

ajuste grueso y fino de la tensión y la corriente

modo de protección: limitación de la tensión o la corriente

conectores de salida: conectores de seguridad aislados

panel frontal de vidrio orgánico/ / los otros paneles de acero

ventilador silencioso y controlado por la temperatura

pantalla de 4 dígitos

función de bloqueo

tensión continua / corriente continua

protección por fusible

color: blanco-gris
5. Descripción
Véase las figuras en la página 2 de este manual del usuario.
1 botón ON/OFF
2 botón VOLTAGE (ajuste de tensión)
3 amperímetro
4 voltímetro
visualiza la tensión máx.
5 indicador OCP (protección contra
sobrecorrientes)
6 indicador C.C (corriente continua)
Se ilumina si el aparato está en el modo de
corriente continua.
7 indicador C.V (tensión continua)
Se ilumina si el aparato está en el modo de
tensión continua.
6. Funcionamiento
Conectar o desconectar el aparato de la red eléctrica
Conecte el aparato siempre a un enchufe puesto a tierra.
1. Conecte el cable de alimentación (incl.) a la entrada de la parte trasera del aparato y conecte el otro
extremo a la red eléctrica.
2. Pulse el botón POWER para activar el aparato.
El aparato muestra el último ajuste utilizado.
En este momento, no hay tensión ni corriente en los conectores de salida.
3. Pulse el botón POWER para desactivar el aparato.
Tensión continua (CV) - Introducir la tensión máx.
Gire el botón VOLTAGE para introducir la tensión. Pulse el botón VOLTAGE para seleccionar un dígito (el
dígito parpadea). Cada vez que se pulse el botón VOLTAGE el dígito se moverá hacia la derecha. El valor
introducido se memorizará 2 segundos después del último ajuste.
V. 04 – 01/12/2015
LABPS3005
8 indicador LOCK (bloqueo)
9 botón CURRENT (ajuste de corriente)
conexión a tierra (masa), conexión al chasis
10
y a la toma de tierra del enchufe
11 conectores de salida
12 ventilador
13 entrada de enchufe
14 portafusibles
16 ©Velleman nv
