M O N TA G E

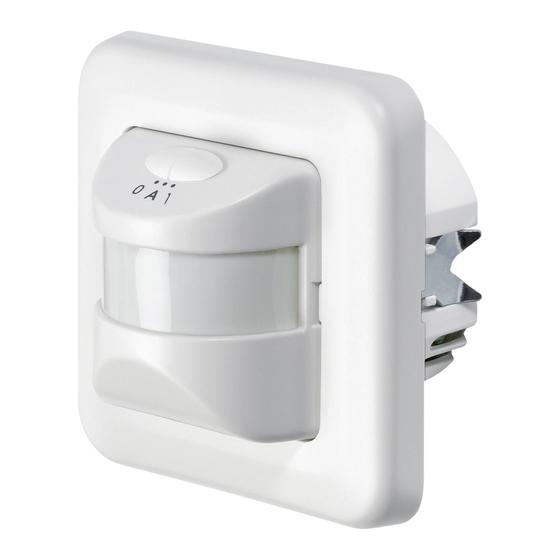

Mit dem PIR 195° haben Sie einen Unterputz-Bewegungsmelder erworben, der
dem neuesten Stand der Technik entspricht.
Der Bewegungsmelder schaltet die angeschlossene Beleuchtung automatisch
ein, wenn sich Personen oder andere Wärmequellen in dem Erfassungsbereich
bewegen. Ruhende Wärmequellen schalten die angeschlossene Beleuchtung
nicht ein.
Weiterhin lässt sich mit dem eingebauten Timer die Einschaltdauer der ange-
schlossenen Beleuchtung im Bereich von ca. 5 Sek bis ca. 15 Min von außen
einstellen.
D
GB
F
LightBoy
Unterputz-
Bewegungsmelder 195°
Art.-Nr. 001237
NL
Inhaltsverzeichnis
Verwandte Anleitungen für GEV 001237
Inhaltszusammenfassung für GEV 001237
- Seite 1 M O N TA G E LightBoy Unterputz- Bewegungsmelder 195° Art.-Nr. 001237 Mit dem PIR 195° haben Sie einen Unterputz-Bewegungsmelder erworben, der dem neuesten Stand der Technik entspricht. Der Bewegungsmelder schaltet die angeschlossene Beleuchtung automatisch ein, wenn sich Personen oder andere Wärmequellen in dem Erfassungsbereich Gutkes GmbH bewegen.
- Seite 2 Montage Lösen Sie zunächst den Rahmen und den Sensor. Verdrahten Sie nun gemäß den unten gezeigten Schaltbildern (Abb. 1- 3). Führen Sie die Versorgungseinheit in die Unterputzdose und ziehen Sie die Befestigungskrallen links und rechts an. Sensorteil aufsetzen und mit der Versorgungseinheit verschrauben. Der Abdeckrahmen wird einfach aufgesteckt.
- Seite 3 Einstellungen Der Schiebeschalter (2) am Dämmerungs- Für den Testbetrieb stellen Sie bitte schalter hat folgende Funktionen: die Einstellknöpfe (1) wie folgt ein: 0 = AUS: Bitte bei Wechsel eines Leucht- mittels den Schalter immer in diese Position bringen A = Automatikbetrieb: Der Bewegungs- melder schaltet das Licht bei Erfassung einer Bewegung ein und nach der vorge- wählen Zeit - wenn keine weitere Bewegung...
-
Seite 4: Fehleranalyse - Praktische Tips
Wichtig Fehleranalyse - Praktische Tips Ein Bewegungsmelder arbeitet nach dem Prinzip der Passiv - Infrarot - Störung Ursache Abhilfe Technik. Über einen PIR-Sensor nimmt der Bewegungsmelder in sei- Bewegungsmelder - Bewegung frontal - höher montieren nem Erfassungsbereich sich bewegende Wärmequellen wahr. schaltet zu spät - Reichweitenregler Bitte berücksichtigen Sie für die Montage folgende Hinweise. -
Seite 5: Technische Daten
GEV Produkte sind nach geltenden Vorschriften geprüft und mit größter Sorg- Erfassungsbereich: 195° falt hergestellt. Die GEV Technik-Garantie beträgt 36 Monate ab Kauf des Gerä- tes durch den Endverbraucher. Die Technik-Garantie kann nur gewährt werden, Reichweite: bis ca. 8 m wenn das unveränderte Gerät mit Kassenbon, dieser Garantiekarte (mit Kaufda-...
