Sundaya Ulitium Lightkit Betriebsanleitung
Solar-led-leuchtsystem
Inhaltszusammenfassung für Sundaya Ulitium Lightkit
- Seite 1 Ulitium Lightkit User Manual Ulitium Lightkit Betriebsanleitung Ulitium Lightkit Manuel d’Utilisation Ulitium Lightkit Instrucciones de Uso...
- Seite 23 Inhalt Übersicht Wie funktioniert das Ganze? Installationsplanung LEC Installation Anschluss des Verteilers Hub4 Installation von Ulitium Betrieb von Ulitium Störungsbehebung Energiekalkulation Energieertrag Energieverbrauch Was kommt als nächstes?
-
Seite 24: Übersicht
Übersicht Das Sundaya Lightkit System besteht aus sehr einfach konzipierten Einzelteilen, die miteinander verbunden werden können und so eine ausbaufähige, energieeffiziente Beleuchtungsanlage ergeben. LEC (Licht-Strom Konverter/ Wandler) Bajonettstecker... - Seite 25 Deckenkappe Hub4 Ulitium Kabel mit Bajonettsteckern...
-
Seite 26: Wie Funktioniert Das Ganze
Wie funktioniert das Ganze? Die Grundform des Sundaya Lightkit ist einfach konzipiert Während des Tages wird mit Hilfe des LEC (Licht/ Stromwandlers) Energie aus Sonnenlicht gewonnen und in Strom umgewandelt. Dieser elektrische Strom wiederum wird anschließend durch die Kabel und Hub4 in Ihre Anlage zu den Ulitium Leuchten geleitet. - Seite 27 Ist die Leuchte Ulitium nicht Bei allen Sundaya Lightkits in Gebrauch, speichert sie die besteht ein ausgewogenes elektrische Energie und wandelt Verhältnis zwischen der sie anschließend, sobald sie Ertragskapazität des eingeschaltet wird, wieder in LEC und der Anzahl der Licht um. Deshalb wird sie...
-
Seite 28: Installationsplanung
Installationsplanung Bevor Sie mit der Installation Der LEC muss nach Äquator des Systems beginnen, wählen ausgerichtet sein, achten Sie die für das Aufhängen der Sie deshalb auf die Wahl der Beleuchtungsanlage bestimmte geeigneten Dachseite. Stelle im Raum und die Installationspunkte der LECs auf, oder neben dem Dach. - Seite 29 überschattet Stellen Sie sicher, dass die Der LEC darf während des Gesamtstrecke von LEC zu Hub4 Tages nicht von Bäumen, und den Energieverbrauchern oder Gebäuden überschattet die Länge der Kabel nicht werden. überschreitet. Hub4 sollte auf dem Dach in etwa gleicher Entfernung zu allen anderen Geräten installiert werden.
-
Seite 30: Lec Installation
LEC Installation Der LEC ist für die Installation auf einem feststehenden Mast konzipiert. Ideal sind Aluminium-, oder galvanisierte Rohre mit 26mm Durchmesser, evtl. auch dicke PVC Rohre. Der Mast sollte auf dem Hausdach an den Dachstuhl geklemmt oder gebunden werden. Sollten Sie ihn dort nicht anbringen können, besteht die Möglichkeit, den Masten an der nach Äquator gerichteten Außenwand... -
Seite 31: Anschluss Des Verteilers Hub4
Uhrzeigersinn bis er einrastet. (Bei 4 Lightkits verbinden Sie die Hub4 mit Hilfe des Bajonettsteckerzusatzkabels). OPTIONAL: Bei größeren Strecken können Sie auch jeweils zwei Hub4 mit einem beliebigen Sundaya Gleichstromkabel verbinden und an die unter jedem Hub4 befindlichen Pole anschließen. -
Seite 32: Installation Von Ulitium
Installation von Loch in der Decke Ulitium mit 2 cm Durchmesser Ulitium ist für das Aufhängen Decke an der Zimmerdecke konzipiert. Bohren Sie exakt an der für die Installation von Ulitium vorgesehenen Stelle ein Loch mit 2 cm Durchmesser, gerade groß... - Seite 33 Führen Sie den zweiten Bajonettstecker und das übrige Kabel durch das bereits gebohrte Loch in der Decke. Schieben Sie das Kabel durch den seitlich angebrachten Schlitz in die Deckenkappe. Bringen Sie die Ulitium auf die gewünschte Höhe. Befestigen Sie nun die Deckenkappe über dem Loch mit Schrauben an der Decke.
-
Seite 34: Betrieb Von Ulitium
Betrieb der Ulitium Bei Auslieferung der Ulitium ist der elektronische Schaltkreis noch nicht aktiviert. Betätigen Sie den Hauptschalter am unteren Ende der Ulitium und aktivieren Sie das Gerät. (Sollten Sie die Lampe längere Zeit lagern, aufbewahren, oder Hauptschalter transportieren, vergessen Sie bitte nicht, den Schaltkreis durch erneutes Betätigen Zugschalter... - Seite 35 Zum Einsschalten des Lichtes betätigen Sie den Zugschalter einmal. Die Helligkeit der Lampe wird in fortlaufenden Schritten eingestellt, im ersten Schritt werden 100% Helligkeit erreicht. Durch nochmaliges Betätigen des Zugschalters dimmen Sie das Licht auf 50 % Helligkeit. Der dritte Zug am Schalter dimmt das Licht auf 10% Helligkeit.
- Seite 36 Speichert Ulitium ungenutzte elektrische Energie, so beginnt die grüne Anzeigeleuchte zu blinken. Ist der Speicher voll und kann keine weitere Energie aufnehmen, leuchtet die rote Anzeige auf. Verfügt der Ulitium Speicher über keine Energie mehr, ist die Leuchtleistung ebenfalls erschöpft. Versuchen Sie dann, die Leuchte mit verminderter Helligkeit zu grüne...
-
Seite 37: Störungsbehebung
Störungsbehebung Sollte Ihre Ulitium aus 3. Stecken Sie den irgendwelchen Gründen Bajonettstecker an Ulitium aus beim Einschalten nicht und wieder ein, bevor Sie die funktionieren, bitte beachten Leuchte wieder einschalten. Sie folgende Schritte zur Auf diese Weise werden die Fehlerbehebung: Schutzschaltkreise von Ulitium zurückgesetzt. -
Seite 38: Energiekalkulation
Energiekalkulation Sämtliche Sundaya Produkte werden im Bezug auf Energieertrag, Speicher und Verbrauch in Joule kalkuliert, die Leuchtleistung der Lampen wird in Lumen gemessen. Joule Joule bezeichnet die Einheit zur Bestimmung der Energie (alle Energieformen können in Joule gemessen werden). Je höher der Joulewert, desto höher auch die... -
Seite 39: Energieertrag

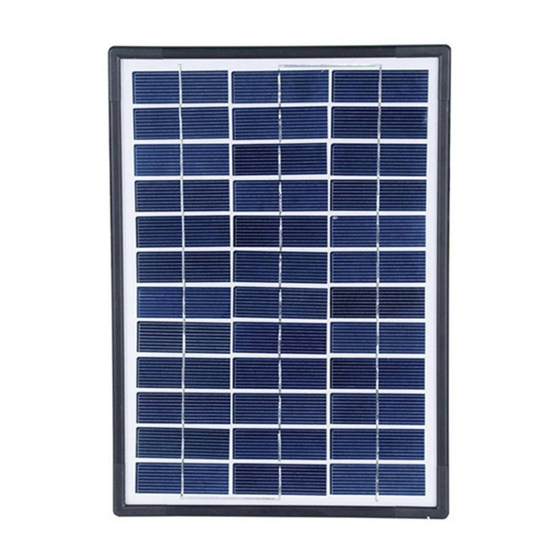

Energieertrag Das Sundaya Solarmodulprogramm wird als LEC (Licht/Stromwandler) bezeichnet, der Bezeichnung folgt LEC200 eine Zahl. Diese Zahl gibt die Menge der elektrischen Energie (in kiloJoule) an, die während eines Tages mit 4,5 Sonnenstunden erwirtschaftet werden kann (4,5 Sonnenstunden sind der Durchschnittswert in tropischen Regionen). - Seite 40 Energieabgabe Elektrische Eigenschaften Mechanische Eigenschaften Produkt Modell @4,5 Impp Vmpp Länge Breite Höhe Gewicht S.std./Tg S.std./Tg S.std./Tg (J/s) (mm) (mm) (mm) (kg) (kJ/Tg) (kJ/Tg) (kJ/Tg) LEC50 0,19 16,5 0,20 19,5 Mini LEC100 0,37 16,5 0,40 19,5 Solar- LEC150 0,56 16,5 0,61 19,5 module...
-
Seite 41: Energieverbrauch
Energieverbrauch Lichtabgabe, Energieverbrauch und Betriebsstunden bei Ulitium. Stellung Schalter- Licht- Licht- Energie- Maximale Betriebsstunden Haupt- position abgabe menge verbrauch ohne Wiederaufladung (basierend auf 60kJ interner Speicher) schalter (Lumen) (kJ = kilo-Joule) 10 kJ pro Stunde 6 Stunden 5 kJ pro Stunde 12 Stunden 1 kJ pro Stunde 60 Stunden... -
Seite 42: Was Kommt Als Nächstes
Was kommt als nächstes? Das aufliegende Programm ist lediglich der Anfang einer spannenden Serie innovativer Produkte. Sie können die Grundform Ihrer Installation durch folgende Komponenten erweitern: - Zusätzliche Lightkits - STV mit mehreren Leuchten - Laptop Computer - weitere LECs - Wechsel-/Gleichstromkonverter zur gleichzeitigen Nutzung der Netzenergie - weitere Ulitium... - Seite 84 www.sundaya.com...
