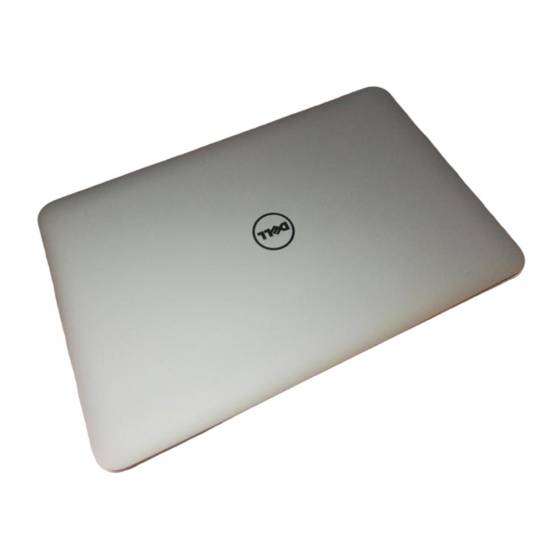

Dell XPS 13
Benutzerhandbuch
Computermodell: L321x
Vorschriftenmodell: P29G
Vorschriftentyp: P29G001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell XPS 13

  • Seite 1 Dell XPS 13 Benutzerhandbuch Computermodell: L321x Vorschriftenmodell: P29G Vorschriftentyp: P29G001...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnhinweise

    Marken der Microsoft Corporation in den USA und/oder anderen Ländern; Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc. und wird von Dell unter Lizenz verwendet. Alle anderen in dieser Dokumentation genannten Marken- und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Vorbereitung ..... . . Schalten Sie den Computer und alle daran angeschlossenen Geräte aus....Sicherheitshinweise .
  • Seite 4 Akku ......Vorbereitende Arbeitsschritte ....Entfernen des Akkus .
  • Seite 5 Einbau des SSD-Laufwerks ....Abschließende Arbeitsschritte ... . . Kühlkörper ......Vorbereitende Arbeitsschritte .
  • Seite 6 12 E/A-Platine ..... . . Vorbereitende Arbeitsschritte ....Entfernen der E/A-Platine .
  • Seite 7 Einbauen der Bildschirmbaugruppe ... Abschließende Arbeitsschritte ... . . 16 Tastatur ......Vorbereitende Arbeitsschritte .
  • Seite 8 Inhalt...
  • Seite 9: Vorbereitung

    Vorbereitung Schalten Sie den Computer und alle daran angeschlossenen Geräte aus. VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten. 1 Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.
  • Seite 10: Sicherheitshinweise

    Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. VORSICHT: Achten Sie auf eine ebene und saubere Arbeitsfläche, um Schäden am Computer zu vermeiden.
  • Seite 11: Empfohlene Werkzeuge

    VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind ggf. die folgenden Werkzeuge erforderlich: • Schraubendreher Torx 5 • Kreuzschlitzschraubendreher • Plastikstift Vorbereitung...
  • Seite 12 Vorbereitung...
  • Seite 13: Nach Abschluss Der Arbeiten Im Innern Des Computers

    Nach Abschluss der Arbeiten im Innern des Computers Sind die Arbeiten im Inneren des Computers abgeschlossen, achten Sie bitte auf folgende Punkte: • Alle Schrauben wurden wieder eingesetzt, und im Inneren des Computers befinden sich keine losen Schrauben mehr. • Alle vor den Reparaturarbeiten entfernten externen Geräte, Kabel, Karten und andere Teile wurden wieder angeschlossen.
  • Seite 14 Nach Abschluss der Arbeiten im Innern des Computers...
  • Seite 15: Abdeckung Für Die

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Abdeckung für die Computerunterseite 1 Schließen Sie den Bildschirm und drehen Sie den Computer um.
  • Seite 16: Einbauen Der Abdeckung Für Die Computerunterseite

    Abdeckung für die Schrauben (10) Computerunterseite Einbauen der Abdeckung für die Computerunterseite 1 Richten Sie die Abdeckung für die Computerunterseite mit der Handballenstützen-Baugruppe aus und drücken Sie die Abdeckung in ihre Position. 2 Setzen Sie mit einem Torx 5 Schraubendreher die Schrauben wieder ein, mit denen die Abdeckung für die Computerunterseite an der Handballenstützen-Baugruppe befestigt ist.
  • Seite 17: Betriebs-Led-Platine

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte 1 Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Abdeckung für die Computerunterseite“...
  • Seite 18: Einbauen Der Betriebs-Led-Platine

    Schraube Kabel der Betriebs-LED-Platine Betriebs-LED-Platine Einbauen der Betriebs-LED-Platine 1 Richten Sie die Schraubenöffnung der Betriebs-LED-Platine mit der Schraubenöffnung an der Handballenstützen-Baugruppe aus. 2 Setzen Sie die Schraube wieder ein, mit der die Betriebs-LED-Platine an der Baugruppe für die Handballenstütze befestigt ist. 3 Schieben Sie das Kabel der Betriebs-LED-Platine in den Systemplatinenanschluss und drücken Sie den Arretierungsbügel nach unten, um das Kabel zu befestigen.
  • Seite 19: Akku

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte 1 Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Abdeckung für die Computerunterseite“...
  • Seite 20: Einsetzen Des Akkus

    Schrauben (8) Akku Akkukabel Einsetzen des Akkus 1 Richten Sie die Schraubenöffnungen des Akkus mit den Schraubenöffnungen an der Handballenstützen-Baugruppe aus. 2 Setzen Sie die Schrauben wieder ein, mit denen der Akku an der Handballenstützen-Baugruppe befestigt ist. 3 Verbinden Sie das Akkukabel mit der Systemplatine. Abschließende Arbeitsschritte 1 Setzen Sie die Betriebs-LED-Platine wieder ein.
  • Seite 21: Lautsprecher

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte 1 Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Abdeckung für die Computerunterseite“...
  • Seite 22 2 Trennen Sie das linke Lautsprecherkabel vom E/A-Platinenanschluss. 3 Lösen Sie die Mini-Card-Kabel aus den Kabelführungen am linken Lautsprecher. 4 Entfernen Sie die beiden Schrauben, mit denen der linke Lautsprecher an der Handballenstützen-Baugruppe befestigt ist. 5 Heben Sie den linken Lautsprecher von der Handballenstützen-Baugruppe Schrauben (2) Kabelführung Linkes Lautsprecherkabel...
  • Seite 23 Rechter Lautsprecher 1 Trennen Sie das rechte Lautsprecherkabel vom Systemplatinenanschluss. 2 Entfernen Sie die beiden Schrauben, mit denen der rechte Lautsprecher an der Handballenstützen-Baugruppe befestigt ist. 3 Heben Sie den rechten Lautsprecher von der Handballenstützen- Baugruppe ab. Schrauben (2) Rechtes Lautsprecherkabel Lautsprecher...
  • Seite 24: Einbauen Der Lautsprecher

    Einbauen der Lautsprecher Linker Lautsprecher 1 Richten Sie die Schraubenöffnungen des linken Lautsprechers mit den Schraubenöffnungen an der Handballenstützen-Baugruppe aus. 2 Setzen Sie die beiden Schrauben wieder ein, mit denen der linke Lautsprecher an der Handballenstützen-Baugruppe befestigt ist. 3 Führen Sie die Mini-Card-Kabel durch die Kabelführungen am linken Lautsprecher.
  • Seite 25: Wireless-Mini-Card

    Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. ANMERKUNG: Dell übernimmt keine Garantie für Mini-Cards anderer Hersteller und bietet keine Unterstützung bei Problemen mit Mini-Cards anderer Hersteller. Wenn Sie zusammen mit Ihrem Computer eine Wireless-Mini-Card bestellt haben, ist die Karte bei Lieferung bereits installiert.
  • Seite 26: Entfernen Der Mini-Card

    Entfernen der Mini-Card 1 Trennen Sie die Mini-Card-Kabel von den Anschlüssen auf der Mini-Card. Mini-Card-Kabel (2) 2 Entfernen Sie die Schraube, mit der die Mini-Card an der Systemplatine befestigt ist. Wireless-Mini-Card...
  • Seite 27: Austauschen Der Mini-Card

    3 Entfernen Sie die Mini-Card, indem Sie sie vom Systemplatinenanschluss abziehen. Schraube Mini-Card Systemplatinenanschluss Austauschen der Mini-Card 1 Entnehmen Sie die neue Mini-Card aus ihrer Verpackung. 2 Richten Sie die Kerbe an der Mini-Card mit dem Steg des Systemplatinenanschlusses aus. VORSICHT: Schieben Sie die Mini-Card mit gleichmäßiger Kraft an ihren Platz.
  • Seite 28: Abschließende Arbeitsschritte

    5 Verbinden Sie die Mini-Card-Kabel mit den Anschlüssen auf der Mini- Card. Die folgende Tabelle enthält die Farbcodierung der Mini-Card-Kabel für die von Ihrem Computer unterstützte Mini-Card. Anschlüsse auf der Mini-Card Farbcodierung der Mini- Card-Kabel WLAN + Bluetooth (Zwei Kabel) Haupt-WLAN + Bluetooth (weißes Dreieck) Weiß...
  • Seite 29: Ssd-Laufwerk

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie das SSD-Laufwerk nicht, während der Computer eingeschaltet ist oder sich im Energiesparmodus...
  • Seite 30: Entfernen Des Ssd-Laufwerks

    Entfernen des SSD-Laufwerks 1 Ziehen Sie das Klebeband vom SSD-Laufwerk ab. Klebeband 2 Entfernen Sie die Schraube, mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 3 Entfernen Sie das SSD-Laufwerk, indem Sie es vom Systemplatinenanschluss abziehen. Schraube Systemplatinenanschluss SSD-Laufwerk SSD-Laufwerk...
  • Seite 31: Einbau Des Ssd-Laufwerks

    Einbau des SSD-Laufwerks 1 Richten Sie die Kerbe des SSD-Laufwerks mit dem Steg des Systemplatinenanschlusses aus. VORSICHT: Schieben Sie das Laufwerk mit gleichmäßiger Kraft an seinen Platz. Wird zu viel Kraft angewendet, kann der Anschluss beschädigt werden. 2 Schieben Sie den Steckverbinder des SSD-Laufwerks in einem 45°-Winkel in den Systemplatinenanschluss.
  • Seite 32 SSD-Laufwerk...
  • Seite 33: Kühlkörper

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte 1 Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Abdeckung für die Computerunterseite“...
  • Seite 34: Einbauen Des Kühlkörpers

    Kühlkörper Schrauben (4) Einbauen des Kühlkörpers ANMERKUNG: Die ursprüngliche Wärmeleitpaste kann wiederverwendet werden, wenn die ursprüngliche Systemplatine und der ursprüngliche Kühlkörper gemeinsam wieder eingebaut werden. Wenn nur eine der beiden Komponenten (Systemplatine oder Kühlkörper) wieder eingebaut wird, verwenden Sie das im Kit enthaltene Wärmeleitpad, um die Wärmeleitfähigkeit sicherzustellen.
  • Seite 35: Abschließende Arbeitsschritte

    Abschließende Arbeitsschritte 1 Setzen Sie den Akku wieder ein. Siehe „Einsetzen des Akkus“ auf Seite 20. 2 Setzen Sie die Betriebs-LED-Platine wieder ein. Siehe „Einbauen der Betriebs-LED-Platine“ auf Seite 18. 3 Bringen Sie die Abdeckung für die Computerunterseite wieder an. Siehe „Einbauen der Abdeckung für die Computerunterseite“...
  • Seite 36 Kühlkörper...
  • Seite 37: Lüfter

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte 1 Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Abdeckung für die Computerunterseite“...
  • Seite 38 2 Trennen Sie das Netzadapteranschluss-Kabel vom Systemplatinenanschluss. 3 Lösen Sie das Netzadapteranschluss-Kabel aus den Kabelführungen am Lüfter. Kabelführungen Netzadapteranschluss-Kabel 4 Trennen Sie das Lüfterkabel vom E/A-Platinenanschluss. 5 Entfernen Sie die Schrauben, mit denen der Lüfter an der Handballenstützen-Baugruppe befestigt wird. 6 Heben Sie den Lüfter aus der Handballenstützen-Baugruppe.
  • Seite 39: Einsetzen Des Lüfters

    Einsetzen des Lüfters 1 Richten Sie die Schraubenöffnungen des Lüfters mit den Schraubenöffnungen an der Handballenstützen-Baugruppe aus. 2 Setzen Sie die Schrauben wieder ein, mit denen der Lüfter an der Handballenstützen-Baugruppe befestigt wird. 3 Schließen Sie das Lüfterkabel an den E/A-Platinenanschluss an. 4 Führen Sie das Netzadapteranschluss-Kabel durch die Kabelführungen am Lüfter.
  • Seite 40 Lüfter...
  • Seite 41: Netzadapteranschluss

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte 1 Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Abdeckung für die Computerunterseite“...
  • Seite 42 Kabelführungen Touchpadkabel Mini-Card-Kabel (2) 4 Trennen Sie das Netzadapteranschluss-Kabel vom Systemplatinenanschluss. 5 Lösen Sie das Netzadapteranschluss-Kabel aus den Kabelführungen am Lüfter. 6 Entfernen Sie die Schraube, mit der der Netzadapteranschluss an der Handballenstützen-Baugruppe befestigt ist. 7 Heben Sie den Netzadapteranschluss aus der Handballenstützen- Baugruppe.
  • Seite 43: Einbauen Des Netzadapteranschlusses

    Kabelführungen Schraube Netzadapteranschluss-Kabel Einbauen des Netzadapteranschlusses 1 Richten Sie die Schraubenöffnung des Netzadapteranschlusses mit der Schraubenöffnung an der Handballenstützen-Baugruppe aus. 2 Setzen Sie die Schraube wieder ein, mit der der Netzadapteranschluss an der Handballenstützen-Baugruppe befestigt ist. 3 Führen Sie das Netzadapteranschluss-Kabel durch die Kabelführungen am Lüfter.
  • Seite 44: Abschließende Arbeitsschritte

    7 Verbinden Sie die Mini-Card-Kabel mit den Anschlüssen auf der Mini- Card. Die folgende Tabelle enthält die Farbcodierung der Mini-Card-Kabel für die von Ihrem Computer unterstützte Mini-Card. Anschlüsse auf der Mini-Card Farbcodierung der Mini-Card- Kabel WLAN + Bluetooth (Zwei Kabel) Haupt-WLAN + Bluetooth (weißes Dreieck) Weiß...
  • Seite 45: A-Platine

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte 1 Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Abdeckung für die Computerunterseite“...
  • Seite 46: Entfernen Der E/A-Platine

    Entfernen der E/A-Platine 1 Entfernen Sie die Schraube, mit der die E/A-Platine an der Handballenstützen-Baugruppe befestigt ist. 2 Heben Sie die E/A-Platine aus der Handballenstützen-Baugruppe. E/A-Platine Schraube Einbauen der E/A-Platine 1 Richten Sie die Schraubenöffnungen der E/A-Platine mit den Schraubenöffnungen an der Handballenstützen-Baugruppe aus. 2 Bringen Sie die Schraube wieder an, mit der die E/A-Platine an der Handballenstützen-Baugruppe befestigt ist.
  • Seite 47: Abschließende Arbeitsschritte

    Abschließende Arbeitsschritte 1 Setzen Sie den Lüfter wieder ein. Siehe „Einsetzen des Lüfters“ auf Seite 39. 2 Setzen Sie den Netzadapteranschluss wieder ein. Siehe „Einbauen des Netzadapteranschlusses“ auf Seite 43. 3 Bauen Sie die Lautsprecher wieder ein. Siehe „Einbauen der Lautsprecher“...
  • Seite 48 E/A-Platine...
  • Seite 49: Systemplatine

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte 1 Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Abdeckung für die Computerunterseite“...
  • Seite 50: Entfernen Der Systemplatine

    Entfernen der Systemplatine ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine. Nach Einbau der Systemplatinen-Baugruppe müssen Sie die Service-Tag-Nummer im BIOS eingeben. ANMERKUNG: Bevor Sie die Kabel von der Systemplatine trennen, notieren Sie sich die Position der Anschlüsse, sodass Sie sie nach Einbau der Systemplatinen- Baugruppe wieder korrekt anschließen können.
  • Seite 51 3 Entfernen Sie die Schrauben, mit denen die Systemplatine an der Handballenstützen-Baugruppe befestigt ist. Systemplatine Schrauben (4) 4 Drehen Sie die Systemplatine herum, und platzieren Sie sie über der Handballenstützen-Baugruppe. 5 Heben Sie den Arretierungsbügel an und trennen Sie das Tastaturkabel vom Systemplatinenanschluss.
  • Seite 52: Einsetzen Der Systemplatine

    Tastaturkabel Einsetzen der Systemplatine 1 Schieben Sie das Tastaturkabel in den Systemplatinenanschluss und drücken Sie den Arretierungsbügel nach unten, um das Kabel zu befestigen. 2 Richten Sie die Schraubenöffnungen der Systemplatine mit den Schraubenöffnungen an der Handballenstützen-Baugruppe aus. 3 Setzen Sie die Schrauben wieder ein, mit denen die Systemplatine an der Handballenstützen-Baugruppe befestigt ist.
  • Seite 53: Abschließende Arbeitsschritte

    Abschließende Arbeitsschritte 1 Setzen Sie den Lüfter wieder ein. Siehe „Einsetzen des Lüfters“ auf Seite 39. 2 Setzen Sie den Kühlkörper wieder ein. Siehe „Einbauen des Kühlkörpers“ auf Seite 34. 3 Setzen Sie das SSD-Laufwerk wieder ein. Siehe „Einbau des SSD-Laufwerks“ auf Seite 31. 4 Setzen Sie die Mini-Card wieder ein.
  • Seite 54 Systemplatine...
  • Seite 55: Knopfzellenbatterie

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. WARNUNG: Bei unsachgemäßem Einbau kann der Akku explodieren. Ersetzen Sie den Akku nur mit typgleichen oder äquivalenten Modellen. Leere Akkus sind den Herstelleranweisungen entsprechend zu entsorgen.
  • Seite 56: Entfernen Der Knopfzellenbatterie

    Entfernen der Knopfzellenbatterie VORSICHT: Durch das Entfernen der Knopfzellenbatterie werden die BIOS- Einstellungen auf die Standardwerte zurückgestellt. Daher sollten Sie vor dem Entfernen der Knopfzellenbatterie die BIOS-Einstellungen notieren. 1 Hebeln Sie die Knopfzellenbatterie mit einem Plastikstift vorsichtig aus der Batteriehalterung auf der Systemplatine. Systemplatine Knopfzellenbatterie Plastikstift...
  • Seite 57: Abschließende Arbeitsschritte

    Abschließende Arbeitsschritte 1 Bauen Sie die Systemplatine ein. Siehe „Einsetzen der Systemplatine“ auf Seite 52. 2 Setzen Sie den Lüfter wieder ein. Siehe „Einsetzen des Lüfters“ auf Seite 39. 3 Setzen Sie den Kühlkörper wieder ein. Siehe „Einbauen des Kühlkörpers“ auf Seite 34.
  • Seite 58 Knopfzellenbatterie...
  • Seite 59: Bildschirm-Baugruppe

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte 1 Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Abdeckung für die Computerunterseite“...
  • Seite 60 Bildschirmkabel 2 Trennen Sie das Netzadapteranschluss-Kabel vom Systemplatinenanschluss. 3 Lösen Sie das Netzadapteranschluss-Kabel aus den Kabelführungen am Lüfter. Kabelführungen Netzadapteranschluss-Kabel Bildschirm-Baugruppe...
  • Seite 61 4 Trennen Sie die Mini-Card-Kabel von den Anschlüssen auf der Mini-Card. 5 Ziehen Sie den Arretierungsbügel nach oben und trennen Sie das Touchpadkabel vom Anschluss auf der Systemplatine, indem Sie an der Zuglasche ziehen. 6 Lösen Sie die Mini-Card-Kabel aus den Kabelführungen. Kabelführungen Touchpadkabel Mini-Card-Kabel (2)
  • Seite 62: Einbauen Der Bildschirmbaugruppe

    8 Heben Sie die Handballenstützen-Baugruppe vorsichtig bis zu einem 90°- Winkel an und entfernen Sie sie dann von der Bildschirmbaugruppe. Handballenstützen-Baugruppe Schrauben (4) Bildschirmscharniere (2) Einbauen der Bildschirmbaugruppe 1 Schieben Sie die Handballenstützen-Baugruppe an ihren Platz über der Bildschirmbaugruppe. 2 Drücken Sie die Bildschirmscharniere nach unten und stellen Sie sicher, dass die Schraubenöffnungen der Bildschirmscharniere auf die der Handballenstützen-Baugruppe ausgerichtet sind.
  • Seite 63: Abschließende Arbeitsschritte

    6 Verbinden Sie die Mini-Card-Kabel mit den Anschlüssen auf der Mini- Card. Die folgende Tabelle enthält die Farbcodierung der Mini-Card-Kabel für die von Ihrem Computer unterstützte Mini-Card. Anschlüsse auf der Mini-Card Farbcodierung der Mini-Card- Kabel WLAN + Bluetooth (Zwei Kabel) Haupt-WLAN + Bluetooth (weißes Dreieck) Weiß...
  • Seite 64 Bildschirm-Baugruppe...
  • Seite 65: Tastatur

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte 1 Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Abdeckung für die Computerunterseite“...
  • Seite 66: Entfernen Der Tastatur

    Entfernen der Tastatur 1 Entfernen Sie die Schraube zur Befestigung der Mini-Card-Schelle. 2 Entfernen Sie die Mini-Card-Schelle von der Handballenstützen- Baugruppe. Schraube Mini-Card-Schelle Tastatur 3 Entfernen Sie die Schrauben, mit denen die Tastatur an der Handballenstützen-Baugruppe befestigt wird. Tastatur...
  • Seite 67: Einsetzen Der Tastatur

    4 Heben Sie die Tastatur aus der Handballenstützen-Baugruppe. Einsetzen der Tastatur 1 Richten Sie die Schraubenöffnungen an der Tastatur mit den Schraubenöffnungen an der Handballenstützen-Baugruppe aus. 2 Bringen Sie die Schrauben wieder an, mit denen die Tastatur an der Handballenstützen-Baugruppe befestigt wird. 3 Richten Sie die Schraubenöffnung der Mini-Card-Schelle mit der Schraubenöffnung an der Handballenstützen-Baugruppe aus.
  • Seite 68 4 Setzen Sie den Netzadapteranschluss wieder ein. Siehe „Einbauen des Netzadapteranschlusses“ auf Seite 43. 5 Setzen Sie den Kühlkörper wieder ein. Siehe „Einbauen des Kühlkörpers“ auf Seite 34. 6 Setzen Sie das SSD-Laufwerk wieder ein. Siehe „Einbau des SSD-Laufwerks“ auf Seite 31. 7 Setzen Sie die Mini-Card wieder ein.
  • Seite 69: Handballenstützen-Baugruppe

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zum Thema Einhaltung gesetzlicher Vorschriften unter der Adresse www.dell.com/regulatory_compliance. Vorbereitende Arbeitsschritte 1 Entfernen Sie die Abdeckung für die Computerunterseite. Siehe „Abdeckung für die Computerunterseite“...
  • Seite 70: Entfernen Der Handballenstützen-Baugruppe

    Entfernen der Handballenstützen-Baugruppe 1 Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe an der Handballenstützen-Baugruppe befestigt ist. 2 Heben Sie die Handballenstützen-Baugruppe vorsichtig bis zu einem 90°- Winkel an und entfernen Sie sie dann von der Bildschirmbaugruppe. VORSICHT: Trennen Sie die Handballenstützen-Baugruppe vorsichtig von der Bildschirmbaugruppe, um Beschädigungen der Bildschirmbaugruppe zu verhindern.
  • Seite 71: Abschließende Arbeitsschritte

    3 Bringen Sie die Schrauben wieder an, mit denen die Handballenstützen- Baugruppe an der Bildschirmbaugruppe befestigt ist. Abschließende Arbeitsschritte 1 Bringen Sie die Tastatur wieder an. Siehe „Einsetzen der Tastatur“ auf Seite 67. 2 Bauen Sie die Systemplatine ein. Siehe „Einsetzen der Systemplatine“ auf Seite 52.
  • Seite 72 Handballenstützen-Baugruppe...
