Teil 4. Funktionen und Bedienung:

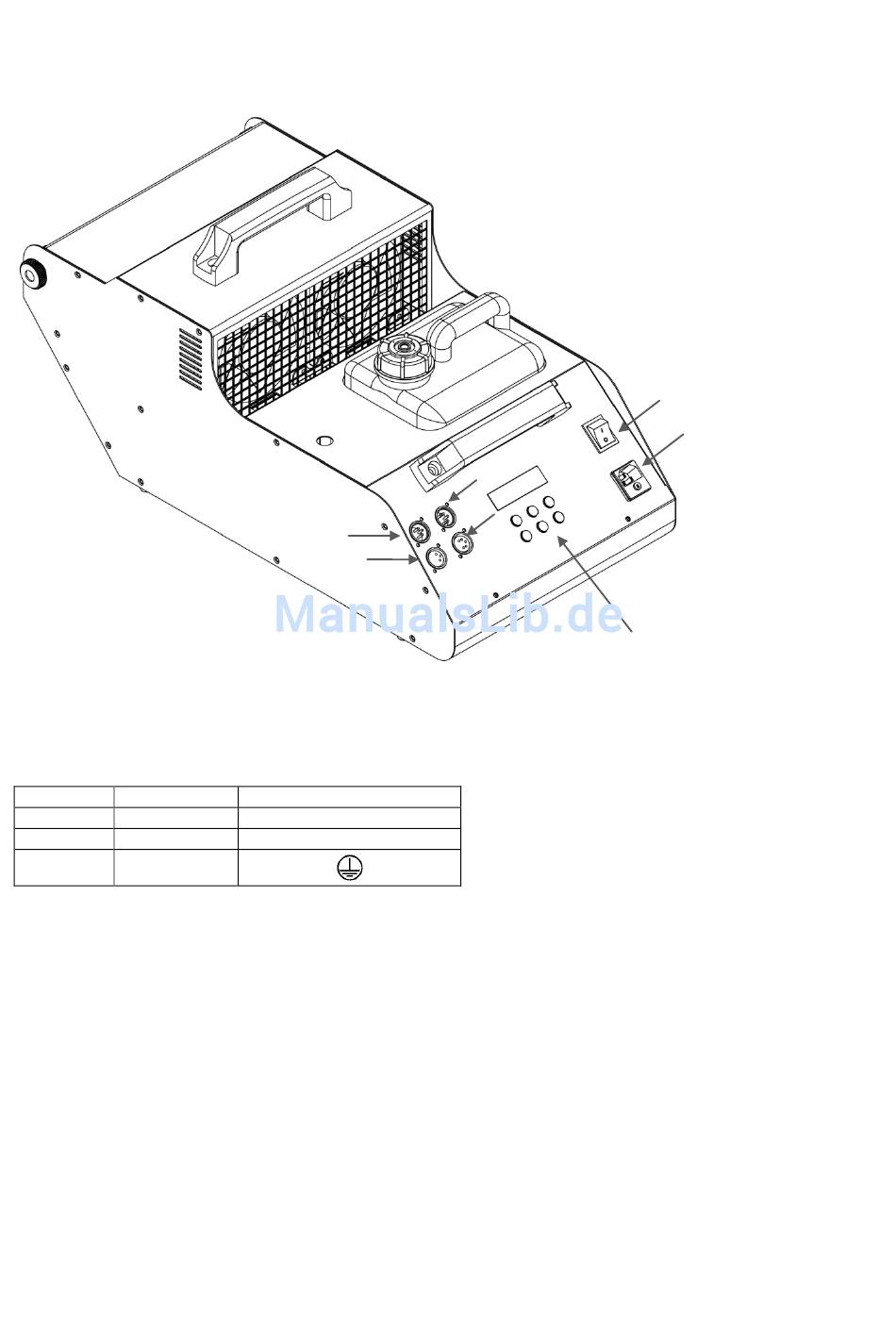

4.1 Gehäuserückseiten:
1.
POWER IN: IEC Stromeingangsbuchse mit Sicherungshalter für F6,3AL230V Sicherung.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung Pin
Braun Außenleiter
Blau Neutralleiter
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und
mit gleichen Werten (Aufdruck auf dem Gerät). Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an
ein autorisiertes Servicezentrum.
2. Netzschalter:
ON: Bedeutet, dass das Gerät eingeschaltet ist. OFF: Bedeutet, dass das Gerät ausgeschaltet
ist. Der Netzschalter schaltet einpolig ab, daher muss der Netzstecker gezogen werden, bevor das Gehäuse
geöffnet wird, um einen elektrischen Schlag zu vermeiden.
3. DMX Out:
3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals
4. DMX IN:
3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).
5. DMX Out:
5-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals
6. DMX IN:
5-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).
7. On-Board Menü:
3.
International
L
N
Zeigt Betriebsmodus und den Wert einzelner Funktionen an.
5.
6.
4.
5
2.
1.
7.
