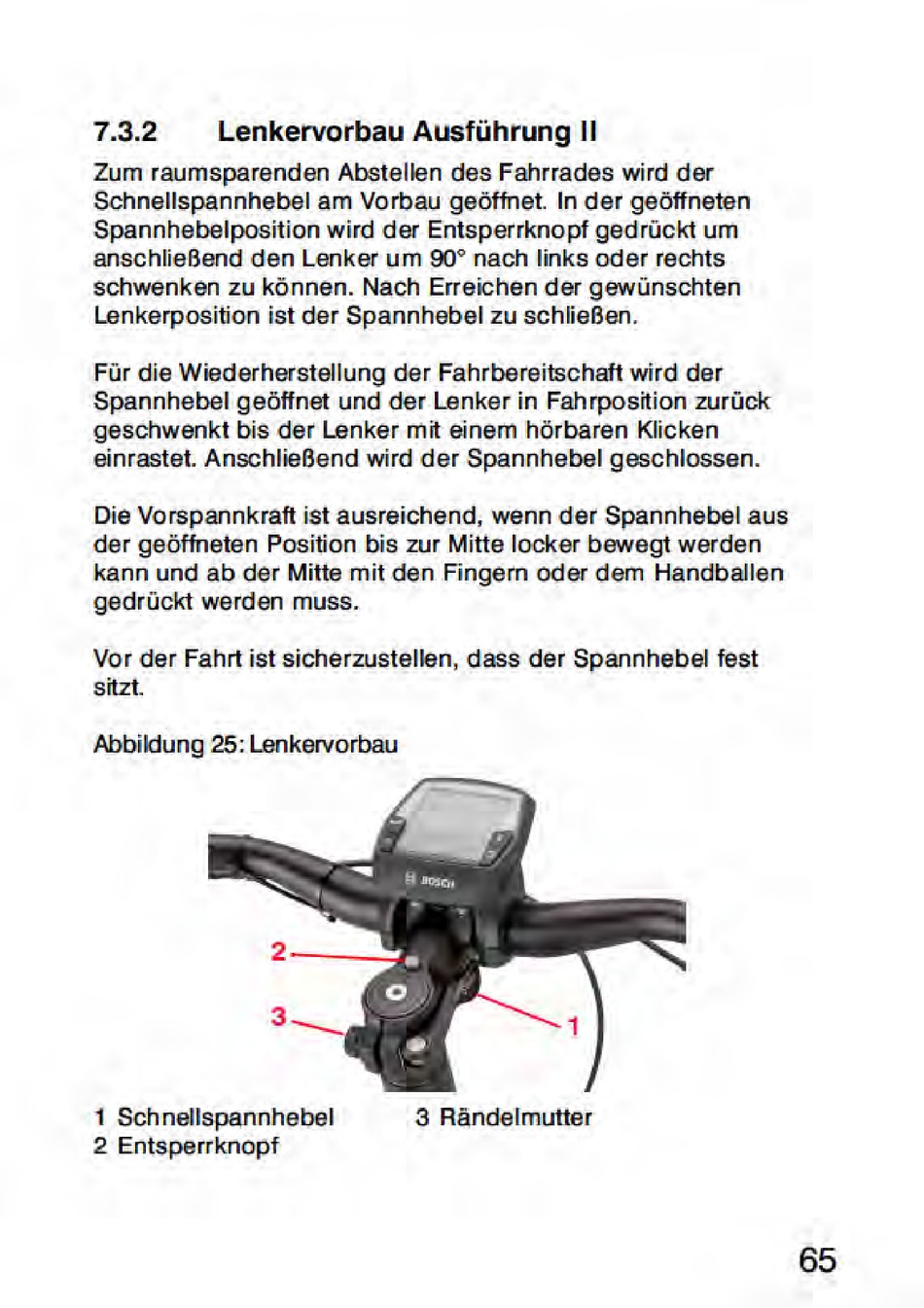

7 . 3 . 2 L e n k e r v o r b a u A u s f ü h r u n g I I
Z um r a um s p a r e n d e n A b s t e l l e n d e s F a h r r a d e s w i r d d e r
S c h n e l l s p a n n h e b e l am V o r b a u g e ö f f n e t . I n d e r g e ö f f n e t e n
S p a n n h e b e l p o s i t i o n w i r d d e r E n t s p e r r k n o p f g e d r ü c k t um
a n s c h l i e ß e n d d e n L e n k e r um 9 0 ° n a c h l i n k s o d e r r e c h t s
s c h w e n k e n z u k ö n n e n . N a c h E r r e i c h e n d e r g e w ü n s c h t e n
L e n k e r p o s i t i o n i s t d e r S p a n n h e b e l z u s c h l i e ß e n .
F ü r d i e W i e d e r h e r s t e l l u n g d e r F a h r b e r e i t s c h a f t w i r d d e r
S p a n n h e b e l g e ö f f n e t u n d d e r L e n k e r i n F a h r p o s i t i o n z u r ü c k
g e s c h w e n k t b i s d e r L e n k e r m i t e i n em h ö r b a r e n K l i c k e n
e i n r a s t e t . A n s c h l i e ß e n d w i r d d e r S p a n n h e b e l g e s c h l o s s e n .
D i e V o r s p a n n k r a f t i s t a u s r e i c h e n d , w e n n d e r S p a n n h e b e l a u s
d e r g e ö f f n e t e n P o s i t i o n b i s z u r M i t t e l o c k e r b e w e g t w e r d e n
k a n n u n d a b d e r M i t t e m i t d e n F i n g e r n o d e r d em H a n d b a l l e n
g e d r ü c k t w e r d e n m u s s .
V o r d e r F a h r t i s t s i c h e r z u s t e l l e n , d a s s d e r S p a n n h e b e l f e s t
s i t z t .
A b b i l d u n g 2 5 : L e n k e r v o r b a u
1 S c h n e l l s p a n n h e b e l 3 R ä n d e lm u t t e r
2 E n t s p e r r k n o p f
1
2
3
