E L E K T R I S C H B E T Ä T I G T E G A N G S C H A L T U N G - Zemo ZE-8 Disc Bedienungsanleitung

3 4 0 3 0 3 6 _ 1 . 0 _ 0 9 . 1 6
5 6

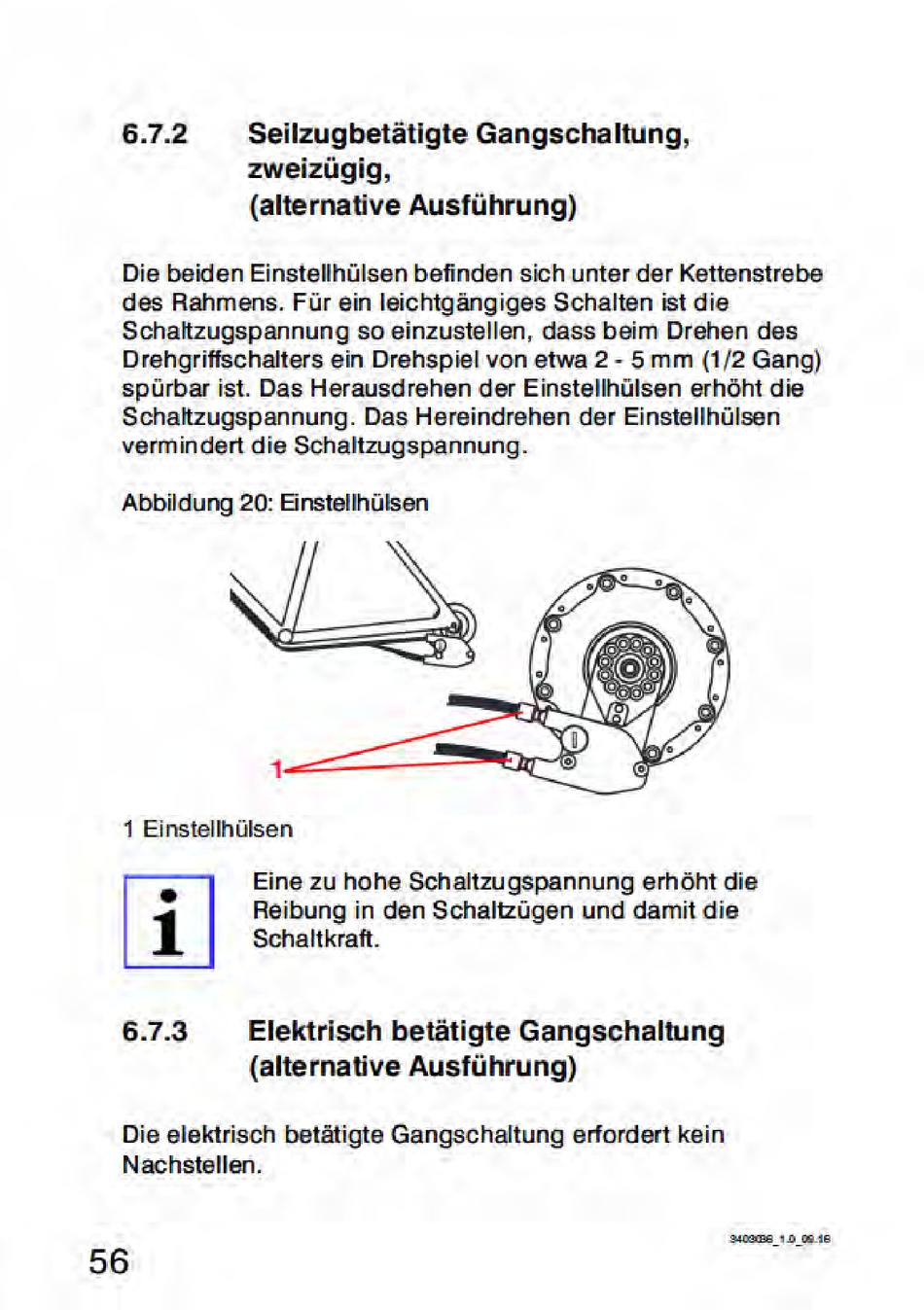

6 . 7 . 2 S e i l z u g b e t ä t i g t e G a n g s c h a l t u n g ,
z w e i z ü g i g ,
( a l t e r n a t i v e A u s f ü h r u n g )
D i e b e i d e n E i n s t e l l h ü l s e n b e f i n d e n s i c h u n t e r d e r K e t t e n s t r e b e
d e s R a hm e n s . F ü r e i n l e i c h t g ä n g i g e s S c h a l t e n i s t d i e
S c h a l t z u g s p a n n u n g s o e i n z u s t e l l e n , d a s s b e im D r e h e n d e s
D r e h g r i f f s c h a l t e r s e i n D r e h s p i e l v o n e t w a 2 - 5 mm ( 1 / 2 G a n g )
s p ü r b a r i s t . D a s H e r a u s d r e h e n d e r E i n s t e l l h ü l s e n e r h ö h t d i e
S c h a l t z u g s p a n n u n g . D a s H e r e i n d r e h e n d e r E i n s t e l l h ü l s e n
v e rm i n d e r t d i e S c h a l t z u g s p a n n u n g .
A b b i l d u n g 2 0 : E i n s t e l l h ü l s e n
1 E i n s t e l l h ü l s e n
E i n e z u h o h e S c h a l t z u g s p a n n u n g e r h ö h t d i e
R e i b u n g i n d e n S c h a l t z ü g e n u n d d am i t d i e
S c h a l t k r a f t .
6 . 7 . 3 E l e k t r i s c h b e t ä t i g t e G a n g s c h a l t u n g
( a l t e r n a t i v e A u s f ü h r u n g )
D i e e l e k t r i s c h b e t ä t i g t e G a n g s c h a l t u n g e r f o r d e r t k e i n
N a c h s t e l l e n .
1
