Hazet 2152/3 Gebrauchsanweisung

D
HAZET-WERK
HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868
Gebrauchsanweisung
Elektronik-Set
Prüfgerät für die Kfz-Elektrik und Elektronik
Sehr geehrter Kunde,
Sie haben eine gute Wahl getroffen. Sie
halten ein HAZET-Qualitäts-Produkt in
Händen, das Sie nun in Betrieb nehmen
wollen.
Allgemeine Information und
Gefahrenhinweise

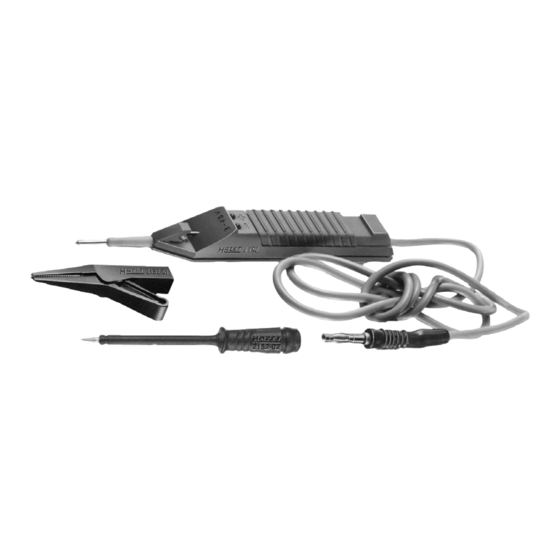

Das HAZET Elektronik Set 2152/3 setzt
sich aus folgenden Geräten zusammen:
Grundgerät 2152 (Spannungsbereich 3 – 48 V)
Krokodilklemme 2152-01
Prüfspitze 2152-02
Benutzen Sie das Elektronik Set nur im Kfz-Bereich und nicht in der Haus-Elektrik. Der
Spannungsbereich beträgt 3 - 48 V. Fassen Sie das Elektronik Set nur am Griff an und ach-
ten Sie darauf, dass Sie die Krokodilklemme
Anwendung
1. Spannungsprüfung
Krokodilklemme
minus. Prüfspitze
etc. Bei Spannung leuchtet die Diode (+) auf.
2. Batterieprüfung
Krokodilklemme
Spannung leuchtet die Diode (+) auf.
3. Scheinwerfer- /Rücklichtprüfung
Krokodilklemme
Spannung leuchtet die Diode (+) auf.
4. Kabelprüfung
Krokodilklemme
ziehen, mit dem Fanghaken das Autokabel einklemmen und mit der Nadelspitze einste-
chen. Bei Spannung leuchtet die Diode (+) auf. Nach der Spannungsprüfung schließt
sich das feine Loch im Kabel wieder.
5. Kabeltest Plus/Minus
Autokabel einstechen, Krokodilklemme
einem Pluskabel leuchtet die Diode (+) bei Anlegen an Minuspol. Bei einem Minuskabel
umgekehrt.
Benutzen Sie das Elektronik Set nur im Kfz-Bereich und nicht in der Haus-
Elektrik. Fassen Sie das Gerät nur am Griff an und achten Sie darauf, dass Sie
die Krokodilklemme
an Masse (blankes Metall am Auto) anklemmen. Die Masse ist immer
an Spannung anlegen, z.B. Sicherungen, Batterie, Prüfklemmen,
an Minuspol der Batterie, Prüfspitze
an Masse klemmen. Prüfspitze
an Masse klemmen. Nadelspitze mit der Schiebemechanik zurück-
nicht während des Prüfvorgangs berühren.
Technische Änderungen vorbehalten
nicht während des Prüfvorgangs berühren.
an Pluspol anklemmen. Bei
an Lampenfassung drücken. Bei
an Batteriepol PLUS oder MINUS anlegen. Bei
2152/3
1
