1.4 Yerleşik Fişler ve Konektörler
Yerleşik fi şler ve konektörler jumper DEĞİLDİR. Bu fi şlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

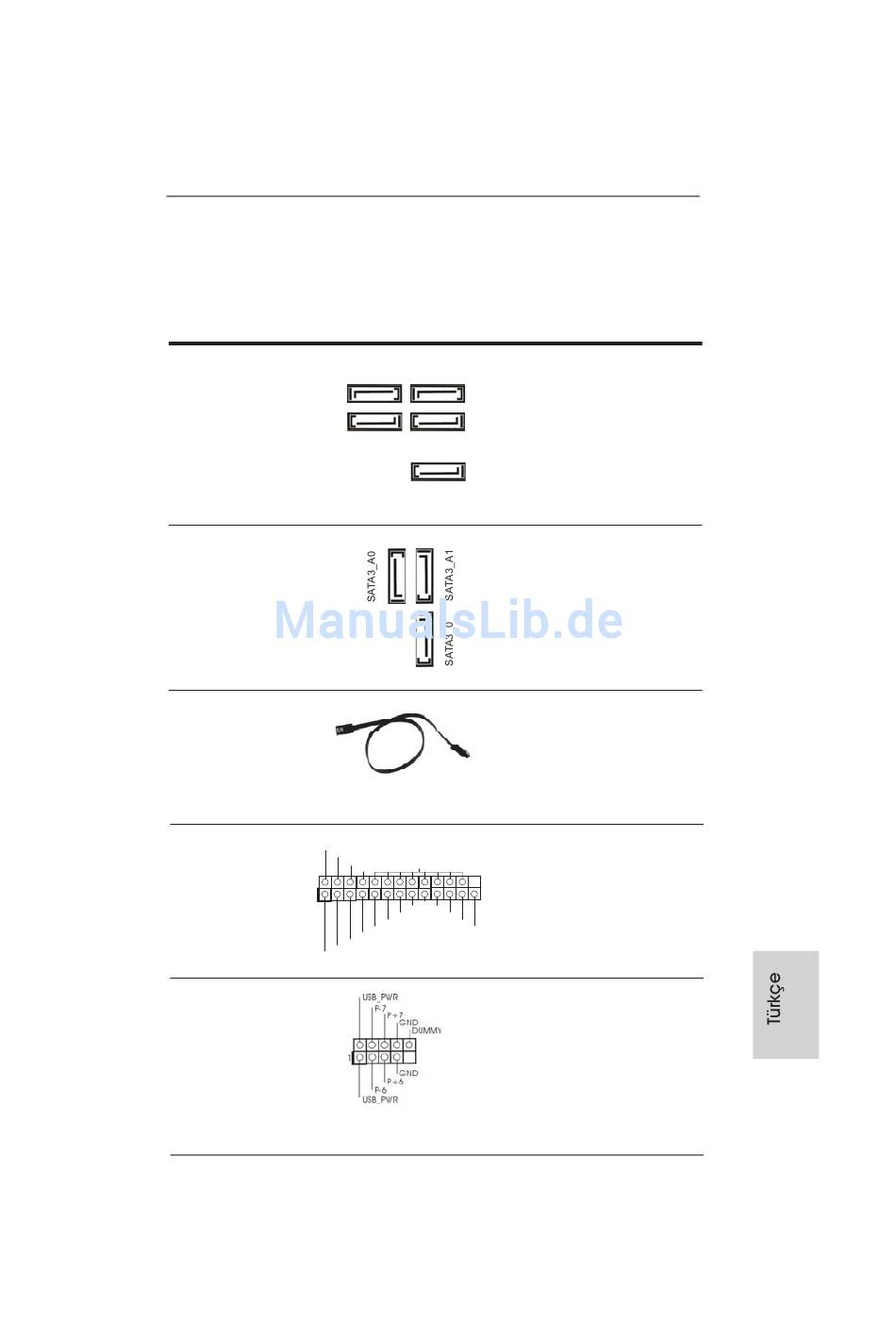

Seri ATA2 Konektörler
(SATA2_1: bkz. s.2, No. 14)
(SATA2_2: bkz. s.2, No. 19)
(SATA2_3: bkz. s.2, No. 15)
(SATA2_4: bkz. s.2, No. 16)
(SATA2_5: bkz. s.2, No. 18)
Seri ATA3 Konektörler
(SATA3_A0: bkz. s.2, No. 7)
(SATA3_A1: bkz. s.2, No. 8)
(SATA3_0: bkz. s.2, No. 9)
Seri ATA (SATA)
Veri Kablosu
(İsteğe bağlı)
Yazdırma Portu Fişi
AFD#
ERROR#
(25-pinli LPT1)
(bkz. s.2 No. 26)
1
SPD0
STB#
USB 2.0 Fişleri
(9-pinli USB6_7)
(bkz. s.2 No. 21)
ASRock B75M R2.0 Motherboard
Bu beş Seri ATA2 (SATA2)
SATA2_1 SATA2_3
konektör, dahili depolama
cihazları için SATA veri
kablolarını destekler. Geçerli
SATA2 arayüzü 3,0 Gb/sn veri
SATA2_2 SATA2_4
aktarım hızına izin verir.
SATA2_5
Bu üç Seri ATA3 (SATA3)
konektör, dahili depolama
cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
SATA veri kablosunu her iki ucu
da SATA / SATA2 / SATA3 sabit
diskine veya anakarttaki
SATA2 / SATA3 konektörüne
bağlanabilir.
Bu, yazdırma portu kablosu için
yazıcı cihazlarının uygun
PINIT#
GND
SLIN#
bağlanmasını sağlayan bir
arayüzdür.
SPD7
SPD6
ACK#
SPD5
BUSY
SPD4 PE
SPD3 SLCT
SPD2
SPD1
G/Ç panelindeki varsayılan dört
USB 2.0 portundan başka, bu
anakartta iki USB 2.0 fi şi
bulunur. Her USB 2.0 fi şi iki
USB 2.0 portunu destekler.
