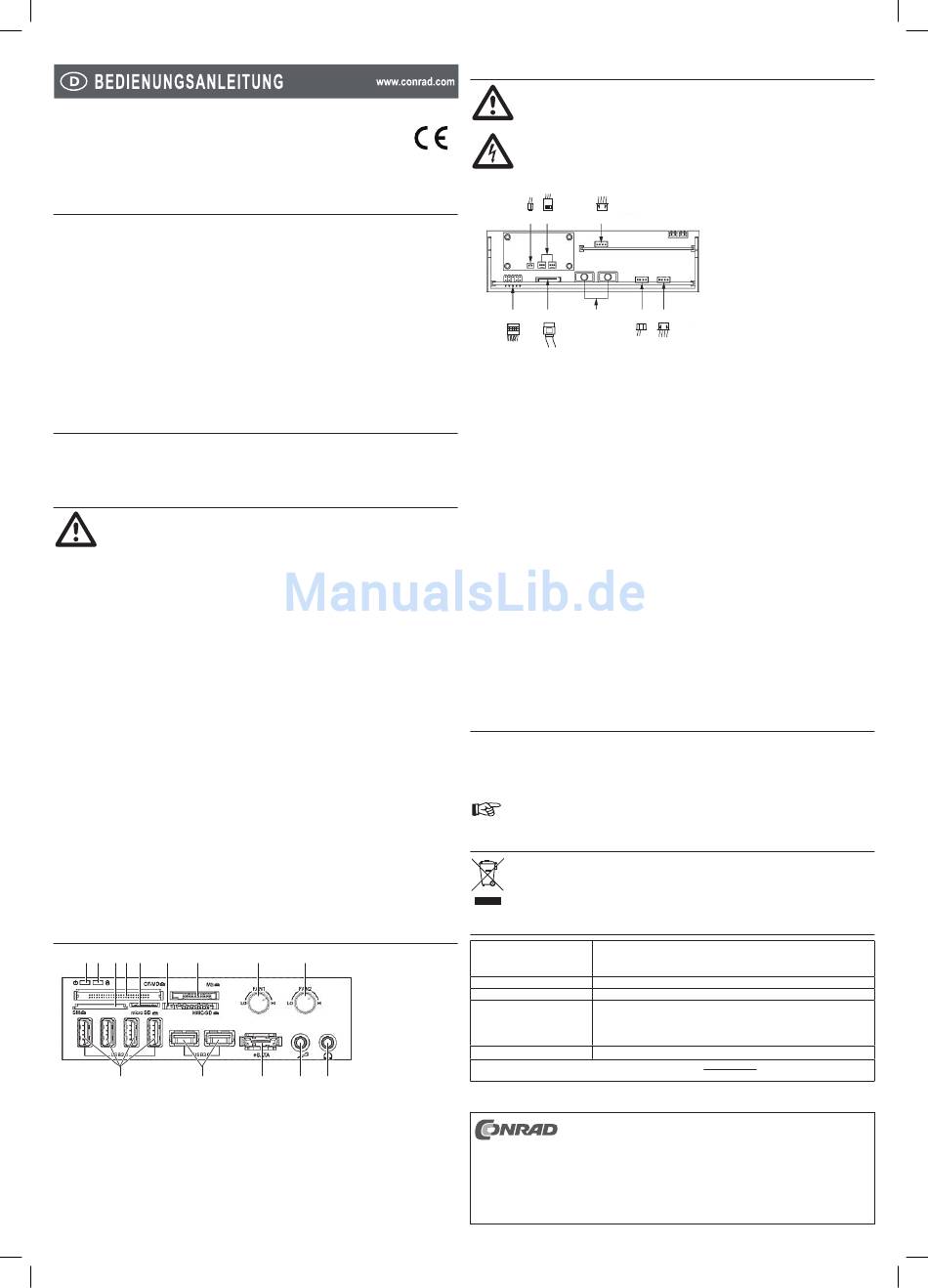

Conrad 41 75 77 Bedienungsanleitung

13,3 cm (5,25") Einbau-Multikartenleser
USB 3.0
Best.-Nr. 41 75 77
1. Bestimmungsgemäße Verwendung
Das Produkt ist zum Einbau in einen 13,3 cm (5.25")-Einschub eines Computergehäuses vorgesehen. An
der Front befinden sich verschiedene Anschlussbuchsen, sowie eine Lüftersteuerung und ein Kartenleser
zum Auslesen/Beschreiben von Karten unterschiedlicher Bauart. Eine Verwendung ist nur in geschlossenen
Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu
vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese
auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
2. Lieferumfang
• Einbau-Multikartenleser • USB 2.0-Kabel
• Stromkabel (4-polig) • SATA-Kabel
• USB 3.0-Kabel • Audio-Kabel
3. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
Personen / Produkt
• Achten Sie auf elektrostatische Aufladung beim Umgang mit elektronischen Bauteilen. Bevor Sie
elektronische Bauteile berühren, fassen Sie zuerst eine metallene Oberfläche an, um anfällige statische
Aufladungen abzuleiten.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen,
hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie
es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe
wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das
Produkt angeschlossen wird.
Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den
Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw.
einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie
sich an unseren technischen Kundendienst oder an andere Fachleute.
4. Bedienelemente
1 2 3 4 5 6 7
14 13
Abb. 1
1 Power-LED (leuchtet beim Betrieb)
2 Kartenleser-LED (leuchtet beim Lesen und
Beschreiben)
3 SM/XD-Einschub
4 CF/MD-Einschub
5 microSD-Einschub
6 MMC/SD-Einschub
7 MS-Einschub
417577_v1_1112_02_m_cs6.indd 1
Version 11/12
• 2 x Lüfterkabel
• 4 x Schraube
• Bedienungsanleitung
8 9
12 11 10
8 Lüfterdrehzahlregler (1)
9 Lüfterdrehzahlregler (2)
10 Kopfhörer-Eingang
11 Mikrofon-Eingang
12 eSATA-Buchse
13 USB 3.0-Port
14 USB 2.0-Port
5. Einbau
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den Einbau von
einer FACHKRAFT oder einer entsprechenden Fachwerkstatt durchführen!
Durch unsachgemäßen Einbau werden sowohl das Produkt, als auch Ihr Computer und
alle angeschlossenen Geräte beschädigt.
Vorsicht, Lebensgefahr!
Schalten Sie den Computer, in den das Produkt eingebaut werden soll und alle
angeschlossenen Geräte aus und trennen Sie alle Geräte von der Netzspannung, ziehen
Sie den Netzstecker! Das Ausschalten über den Ein-/Ausschalter genügt nicht!
A B C
H G F E
Abb. 2
1. Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig ab.
2. Suchen Sie einen freien 13,3 cm (5.25")-Einbauschacht und entfernen Sie die zugehörige Frontblende.
Dahinter liegt möglicherweise eine Metallabschirmung, die entfernt werden muss. Bei manchen Gehäusen
kann diese abgeschraubt werden, bei manchen ist sie vorsichtig herauszubrechen. Je nach Gehäuse ist
dazu vorher die komplette Frontblende des Gehäuses abzunehmen.
3. Verbinden Sie die mitgelieferten Anschlusskabel mit den jeweiligen Anschlüssen am Multikartenleser
(siehe Abb. 2).
4. Die Stromversorgung erfolgt über ein spezielles Y-Kabel. Stecken Sie den kleinen zweipoligen Stecker an
den Anschluss (A) und den grossen zweipoligen Stecker an den Anschluss (E) an.
5. Verbinden Sie das USB 2.0-Kabel mit den Anschlüssen (D) und (C) und das SATA-Kabel mit dem
Anschluss (G) am Multikartenleser. Verbinden Sie das Audio-Kabel mit dem Anschluss (H).
6. Verbinden Sie je ein Lüfterkabel mit den Anschlüssen (B).
7. Schieben Sie die Kabel und das Multi-Panel in den 13,3 cm (5.25")-Einbauschacht Ihres
Computergehäuses, schrauben Sie den Multikartenleser danach mit den beiliegenden Schrauben fest.
8. Verbinden Sie nun die Kabel vom Multikartenleser mit den entsprechenden Anschlüssen Ihres Mainboards.
Achten Sie dabei auf die Hinweise in der Anleitung des Mainboard-Herstellers.
9. Verbinden Sie das USB 3.0-Kabel mit dem USB 3.0-Anschluss am Mainboard.
10. Verbinden Sie die beiden Lüfterkabel mit entsprechenden im Computer vorhandenen Lüftern.
11. Verbinden Sie das 13,3 cm (5.25")-Stromkabel mit einem entsprechenden Stromanschluss Ihres
Computernetzteils.
12. Verlegen Sie die Kabel so, dass sie nicht in einen Lüfter des Computers gelangen können. Verwenden Sie
zur Fixierung z.B. Kabelbinder.
13. Kontrollieren Sie alle Verbindungen nochmals und verschließen anschließend das Gehäuse des
Computers.
14. Verbinden Sie Ihren Computer und Monitor mit der Netzspannung und schalten Sie alle Geräte ein.
15. Startet Ihr Computer nicht korrekt, so schalten Sie Ihn sofort wieder aus und kontrollieren Sie sämtliche
Einstellungen und Kabelverbindungen.
6. Inbetriebnahme
1. Verbinden Sie die externen Geräte und Speicherkarten mit den entsprechend bezeichneten Anschlüssen
am Multikartenleser.
2. Die beiden Drehknöpfe an der Vorderseite des Multikartenlesers dienen zur Einstellung der Lüfterdrehzahl
von zwei Lüftern. Eine Drehung gegen den Uhrzeigersinn verringert die Lüfterdrehzahl, eine Drehung im
Uhrzeigersinn erhöht sie.
Die folgenden Kartentypen sind gleichzeitig lesbar: XD, CF, MS, SD.
Kartentypen die NICHT gleichzeitig lesbar sind, betreffen SD und microSD.
7. Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
8. Technische Daten
Unterstützte Kartenformate: SD, SDHC, SDXC, microSD, microSDHC, microSDXC, miniSD, CF, MD,
xD, MMC, RS-MMC, MMCmicro, MMC 4.0, MS, MS Duo, MS PRO, M2,
MS PRO-HG, MS PRO-HG Duo
Front-Anschlüsse: 4 x USB 2.0, 2 x USB 3.0, eSata, Audio (In/Out)
USB-Standard: USB 3.0 / USB 2.0 / USB 1.1
Betriebssysteme: Microsoft® Windows 98SE (Treiber erforderlich*), ME (Treiber erforderlich*),
2000, XP (Home, Pro, mit SP1, SP2, SP3) nur 32 Bit,
Vista™ (32/64 bit), 7 (32/64 bit), 8, 8 Pro, Enterprise, RT,
Mac OS (9.0 oder höher), Linux (2.4.18 oder höher)
Gewicht: 203 g (Multikartenleser)
*Die benötigten Software-Treiber zum Herunterladen finden Sie auf www.conrad.de auf der zugehörigen Produktseite
unter dem Reiter „Dokumente & Downloads".
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder
Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen
Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des
Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© 2012 by Conrad Electronic SE.
A 12 V/DC Anschluss
B Lüfter-Anschluss
C Kartenleser-Anschluss
D USB 2.0-Anschluss
E 5 V/DC Anschluss
F USB 3.0-Anschluss
G SATA-Anschluss
H Audio-Anschluss
