Hitec Digital programmeur & testeur de servos pour tous les servos

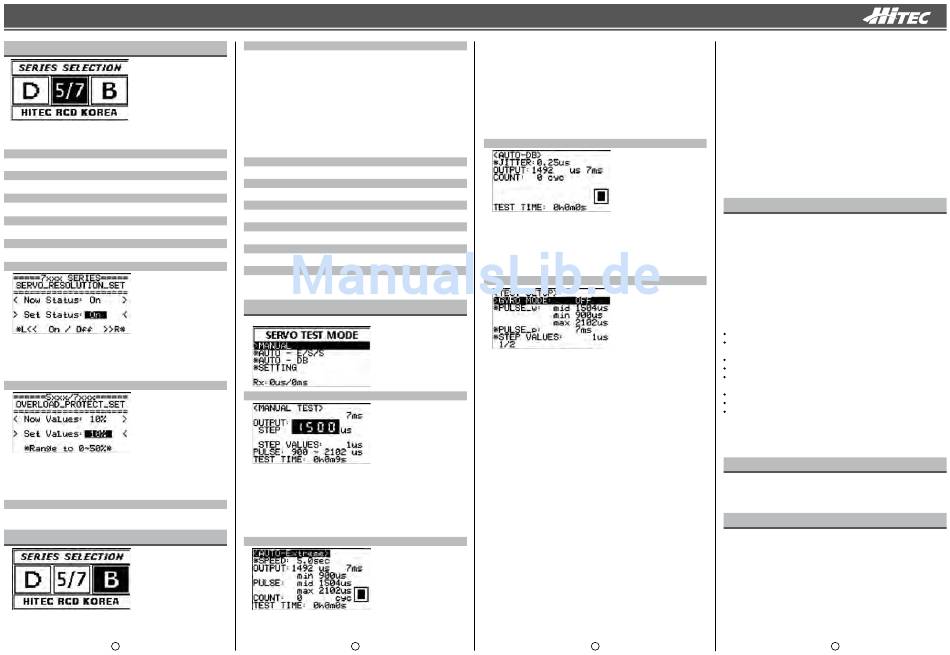

Mode programme série 5XXX / 7XXX
Branchez une batterie 3.5~8.4V à la prise BATT/RX.
Branchez un servo série 5000/7000 à la prise « SERVO » et sélectionnez « 5/7 » à
l'écran.
1. Réglage EPA/ Neutre
IDEM série D
2. Réglage CW ou CCW
IDEM série D
3. Réglage largeur zone de neutre
IDEM série D
4. Réglage vitesse
IDEM série D
5. Réglage Fail Safe
IDEM série D
6. Réglage haute résolution
1) Sélectionnez SERVO_RESOLUTION en tournant la molette, puis appuyez dessus
pour conirmer.
2) Réglez la valeur On/Off en tournant la molette, puis appuyez dessus pour
conirmer.
3) Appuyez sur la touche « BACK » pour sortir du menu.
7. Réglage protection surcharge
1) Sélectionnez OVERLOAD PROTECTION en tournant la molette, puis appuyez
dessus pour conirmer.
2) Réglez la valeur voulue en tournant la molette, puis appuyez dessus pour
conirmer.
3) Appuyez sur la touche « BACK » pour sortir du menu.
8. Restauration aux valeurs d'usine
IDEM série D
Mode programme série BLDC
Branchez une batterie 3.5~8.4V à la prise BATT/RX.
Branchez un servo série BLDC à la prise « SERVO » et sélectionnez « B » à l'écran.
5
1. Réglage EPA/ Neutre
1) Appuyez sur la molette de déilement et sélectionnez EPA/Neutral.
2) Pour modiier la valeur PULSE, la molette doit être en position neutre.
3) Pour activer la fonction, appuyez sur la molette. Ensuite, tournez le bouton de
réglage PULSE jusqu'à la position voulue avant d'appuyer sur la molette pour
conirmer.
4) Gauche : Appuyez sur la molette pour activer la fonction.
Tournez le bouton PULSE jusqu'en butée à gauche et déplacez-le jusqu'à la
position voulue, puis appuyez sur la molette pour conirmer.
5) Droite : Appuyez sur la molette pour activer la fonction.
Tournez le bouton PULSE jusqu'en butée à droite et déplacez-le jusqu'à la
position voulue, puis appuyez sur la molette pour conirmer.
6) Appuyez sur la touche « BACK » pour sortir du menu.
2. Réglage CW ou CCW
IDEM série D
3. Réglage largeur zone de neutre
IDEM série D
4. Réglage vitesse
IDEM série D
5. Réglage Fail Safe
IDEM série D
6. Réglage Soft Start
IDEM série D
7. Restauration aux valeurs d'usine
IDEM série D
Réglage mode test
Mettez le commutateur TEST/PROG sur TEST.
1. Test des opérations de base (manuel)
1) Tournez la molette et sélectionnez « MANUAL », puis appuyez dessus pour
conirmer.
2) Vous pouvez tester un servo en utilisant le bouton PULSE.
3) Sélectionnez « STEP », puis appuyez sur la molette pour activer la fonction.
Vous pouvez modiier la valeur PULSE par pas d'une minute (appuyez à nouveau
sur la molette pour sortir).
4) Appuyez sur la molette pour mettre le servo en position de réglage du FAIL SAFE.
5) Appuyez sur la touche « BACK » pour sortir du menu.
2. Test auto des opérations (Auto – E/SS)
6
HFP-30
1) Tournez la molette et sélectionnez « AUTO – E/S/S », puis appuyez dessus pour
conirmer.
2) Dans le mode Auto Test, vous pouvez sélectionner les fonctions en appuyant sur
la molette.
Ex) Mode Extrême
- Tournez la molette pour sélectionner la vitesse d'opération du servo, puis
appuyez dessus pour conirmer.
- Pendant le test, vous pouvez régler la vitesse d'opération en tournant la
molette.
- Pendant le test, vous pouvez démarrer et arrêter en appuyant sur la molette.
3) Appuyez sur la touche « BACK » pour sortir du menu.
3. Test résolution auto ( Auto – DB)
1) Tournez la molette et sélectionnez « AUTO – DB », puis appuyez dessus pour
conirmer.
2) Tournez la molette et sélectionnez la valeur « JITTER », puis appuyez dessus
pour conirmer.
3) Pendant le test, vous pouvez régler la vitesse d'opération en tournant la molette.
4) Pendant le test, vous pouvez démarrer et arrêter en appuyant sur la molette.
5) Appuyez sur la touche « BACK » pour sortir du menu.
4. Paramètres
1) Tournez la molette et sélectionnez « TEST SETUP » sous Auto – DB, puis
appuyez dessus pour conirmer.
- Appuyez sur la molette pour sélectionner « GYRO MODE » et réglez sur « ON/
OFF » en tournant la molette.
Pour conirmer le réglage, appuyez à nouveau sur la molette (mode GYRO en
test, la plage d'opération peut être modiiée).
2) Tournez la molette et sélectionnez « PULSE_w », puis appuyez dessus pour
conirmer.
- Mid :
Tournez la molette pour régler une position centrale pour le test.
Appuyez sur la molette pour conirmer.
- Min :
Appuyez sur la molette pour activer la fonction. Réglez la position du servo en
butée à gauche en tournant la molette. Appuyez sur la molette pour conirmer.
- Max :
Appuyez sur la molette pour activer la fonction. Réglez la position du servo en
butée à droite en tournant la molette. Appuyez sur la molette pour conirmer.
3) Tournez la molette et sélectionnez « PULSE_p », puis appuyez dessus pour
conirmer.
- Modiiez le Frame Time en tournant la molette, puis appuyez dessus pour
conirmer (veuillez noter qu'un servo analogique fonctionnera incorrectement
si la valeur est inférieure à 14 ms).
4) Tournez la molette et sélectionnez « STEP VALUES », puis appuyez dessus pour
conirmer.
- Modiiez la valeur STEP en tournant la molette, puis appuyez dessus pour
conirmer.
7
Notice d'utilisation
5) Tournez la molette et sélectionnez « TEST », puis appuyez dessus pour conirmer.
- SPEED :
Appuyez sur la molette pour activer la fonction et réglez la vitesse voulue en
tournant la molette.
Appuyez sur la molette pour conirmer.
- COUNT :
Appuyez sur la molette pour activer la fonction et réglez la valeur COUNT
voulue en tournant la molette.
Appuyez sur la molette pour conirmer.
6) Tournez la molette et sélectionnez « LCD CONTRAST », puis appuyez dessus
pour conirmer.
- Tournez la molette et sélectionnez la luminosité voulue en appuyant dessus.
Appuyez sur la molette pour conirmer.
7) Tournez la molette et sélectionnez « SET DEFAULT », puis appuyez dessus pour
conirmer.
- Tournez la molette et sélectionnez le réglage par défaut ou non en tournant la
molette.
Appuyez sur la molette pour conirmer.
Garantie/Exclusion de responsabilité
MULTIPLEX Modellsport GmbH & Co.KG décline toute responsabilité pour la perte,
les dégâts ou les coûts encourus en raison de l'utilisation non conforme ou incor-
recte de ce produit. Dans les limites permises par la loi, l'obligation de MULTIPLEX
Modellsport GmbH & Co.KG de réparer les dommages, quel que soit le motif juri-
dique, se limite au prix facturé pour le volume des marchandises directement impli-
quées dans l'événement générateur du dommage de MULTIPLEX Modellsport GmbH
& Co.KG. Cette disposition n'est pas applicable dès lors que MULTIPLEX Modellsport
GmbH & Co.KG engage sa responsabilité sans restrictions pour faute intentionnelle
ou négligence grave en vertu des prescriptions légales contraignantes.
Nous garantissons nos produits en vertu des dispositions légales en vigueur. Veuil-
lez vous adresser à votre détaillant pour faire valoir toute prétention de garantie.
La garantie ne couvre pas les dysfonctionnements causés par :
· Une utilisation non conforme
· Un entretien non conforme, inexistant ou tardif ou encore un entretien réalisé
par un service non agréé
· Des connexions erronées
· L'utilisation d'accessoires non d'origine MULTIPLEX/HiTEC
· Une modiication/réparation non réalisée par MULTIPLEX ou par le S.A.V. de
MULTIPLEX
· Une détérioration involontaire ou volontaire
· Des défauts liés à l'usure normale
· L'utilisation au mépris des spéciications techniques ou avec des composants
d'autres fabricants.
MULTIPLEX Modellsport GmbH & Co.KG
Westliche Gewerbestraße 1
D-75015 Bretten-Gölshausen
Déclaration de conformité CE
L'évaluation de l'appareil a été réalisée suivant les directives européennes harmo-
nisées. Vous possédez donc un produit dont la conception satisfait aux objectifs de
protection de la Communauté européenne relatifs à l'utilisation des appareils en
toute sécurité.
Elimination
Le symbole de la poubelle barrée sur le produit indique qu'il ne doit pas être
éliminé avec les autres ordures ménagères, mais via un système d'élimination
adapté.
Dans les pays de l'UE (Union européenne), les appareils électriques ne peuvent pas
être éliminés avec les ordures ménagères ou les déchets non recyclables (WEEE -
Waste of Electrical and Electronic Equipment, directive 2002/96/CE).
Veuillez déposer l'appareil usagé au point de collecte public de votre commune
ou de votre domicile (par ex. déchetterie). L'appareil y sera recyclé correctement
et gratuitement. En restituant votre appareil usagé, vous apportez une précieuse
contribution à la protection de l'environnement.
8
